LAN-GSW/PH

型番 特長 JANコード 定価 備考
LAN-GSW05/PH ギガビット対応 スイッチングハブ
プラスチック筐体、AC外付け
4992072047600 ¥2,700(税別) 5ポート、
ホワイト
LAN-GSW05/PHB ギガビット対応 スイッチングハブ
プラスチック筐体、AC外付け
4992072047617 ¥2,700(税別) 5ポート、
ブラック
LAN-GSW08/PH ギガビット対応 スイッチングハブ
プラスチック筐体、AC外付け
4992072047624 ¥4,300(税別) 8ポート、
ホワイト
LAN-GSW08/PHB ギガビット対応 スイッチングハブ
プラスチック筐体、AC外付け
4992072047631 ¥4,300(税別) 8ポート、
ブラック
■主な特長:

電解コンデンサに日本メーカー製を採用したギガビットイーサネット対応スイッチングハブ

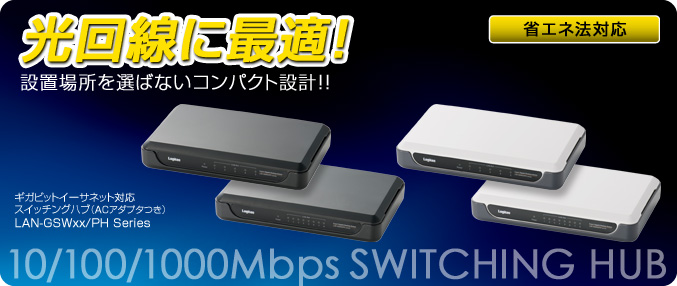

「LAN-GSW/PHシリーズ」は、ギガビットイーサネット(1000BASE-T)に対応したLANポートを搭載したエコ省電力タイプのプラスチック筐体ハブです。
ジャンボフレームに対応しジャンボフレーム対応機器との間でより高速なデータ転送が可能です。

▼パソコンをはじめ、デジタル家電やゲーム機等幅広い機器で使用出来ます。


▼省電力機能を搭載
接続していないポート、リンクしていないポートを自動的に判別し、電力供給量を抑えるほか、接続機器までのLANケーブル長さによって電力供給量を調節する省電力タイプのスイッチングハブです。使用者が意識することなく、省エネを実践することができます。





底面に「ねじ用のフック穴」を装備!

底面に「ねじ用のフック穴」を2か所装備していますので、壁面などにスイッチングハブ本体を固定することができます。




全てのLANポートは、「Auto MDI/MDI-X機能」に対応!

全てのLANポートは、「Auto MDI/MDI-X機能」に対応しています。
接続先のLANポートの仕様に応じて自動的に識別を行い接続しますので、LANポートの仕様や、ストレートケーブル/クロスケーブルの違いを意識する必要がありません。


発熱の少ない小型ACアダプタを採用

発熱の少ない小型ACアダプタを採用していますので、コンセント周りもすっきりと設置できます。




アンケートにご協力ください

マニュアル

型番/カラー LAN-GSW05/PH :5ポート / ホワイト
LAN-GSW05/PHB:5ポート / ブラック
LAN-GSW08/PH :8ポート / ホワイト
LAN-GSW08/PHB:8ポート / ブラック
接続方式 1000BASE-T/100BASE-TX/10BASE-T
ネットワークタイプ IEEE802.3ab/IEEE802.3u/IEEE802.3
スイッチング方式 ストア&フォワード
通信モード フルデュプレックス/ハーフデュプレックス
フィルタリング速度 1,488,000パケット/秒(1000Mbps)
148,800パケット/秒(100Mbps)
14,880パケット/秒(10Mbps)
スイッチングファブリック LAN-GSW05/PH:10.0Gbps
LAN-GSW05/PHB:10.0Gbps
LAN-GSW08/PH:16.0Gbps
LAN-GSW08/PHB:16.0Gbps
最大パケット転送能力 LAN-GSW05/PH:7.4Mpps
LAN-GSW05/PHB:7.4Mpps
LAN-GSW08/PH:11.9Mpps
LAN-GSW08/PHB:11.9Mpps
EAPOLパケット透過 対応
BPDUパケット透過 対応
MACアドレス登録数 LAN-GSW05/PH : 2,048件 (全ポート合計)
LAN-GSW05/PHB : 2,048件 (全ポート合計)
LAN-GSW08/PH : 8,192件 (全ポート合計)
LAN-GSW08/PHB : 8,192件 (全ポート合計)
バッファメモリ LAN-GSW05/PH:128Kbytes(各ポートに動的割当て)
LAN-GSW05/PHB:128Kbytes(各ポートに動的割当て)
LAN-GSW08/PH:128Kbytes(各ポートに動的割当て)
LAN-GSW08/PHB:128Kbytes(各ポートに動的割当て)
フローコントロール制御 IEEE802.3x(フルデュプレックス時)
バックプレッシャ(ハーフデュプレックス時)
ジャンボフレーム 対応 (9Kbytes)
オートネゴシエーション 対応 (1000/100/10Mbps)
Auto MDI/MDI-X 対応
ノンブロッキング 対応
動作時環境条件 温度 :0℃〜40℃
相対湿度 :10%〜90% (ただし、結露無きこと)
保管時環境条件 温度 :-10℃〜55℃
相対湿度 :10%〜90% (ただし、結露無きこと)
入力電圧(製品本体) AC100-240V±10% 50/60Hz
消費電力(定格) LAN-GSW05/PH:3.2W
LAN-GSW05/PHB:3.2W
LAN-GSW08/PH:5.4W
LAN-GSW08/PHB:5.4W
外形寸法
(幅×奥行き×高さ)
165×108×28mm (突起部を除く)
質量 LAN-GSW05/PH:178.5g(本体のみ)
LAN-GSW05/PHB:178.5g(本体のみ)
LAN-GSW08/PH:205.0g(本体のみ)
LAN-GSW08/PHB:205.0g(本体のみ)
設置方向 指定無し
コネクタ形状 RJ-45
冷却ファン なし
保証期間 1年間
適合規格 VCCI ClassB
省エネ法に基づく表記事項
※1
区分D
エネルギー消費効率(W/Gbit/s)※2 LAN-GSW05/PH(B) :D 区分:0.6 W/Gbit/s
最大実効伝送速度(Gbit/s)※3 LAN-GSW05/PH(B) :5.0 Gbit/s
測定時のポート速度とポート数 LAN-GSW05/PH(B) :1Gbit/s: 5
PoE最大供給電力(W) -

エネルギー消費効率(W/Gbit/s)※2 LAN-GSW08/PH(B) :D 区分:0.7 W/Gbit/s
最大実効伝送速度(Gbit/s)※3 LAN-GSW08/PH(B) :8.0 Gbit/s
測定時のポート速度とポート数 LAN-GSW08/PH(B) :1Gbit/s: 8
PoE最大供給電力(W) -
※1 省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項
※2 省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したもの
※3 省エネ法で定める測定方法により測定されたフレーム長が1,518バイトの時における最大の実効伝送速度
グリーン購入法 対象外
RoHS指令 非対応
図面データ

LAN-GSW05PHBPDFファイル (PDF:約155KB)

LAN-GSW08PHBPDFファイル (PDF:約166KB)


▼外観図 ※LAN-GSW08/PHBを例にしています。




接続可能な機器

1000BASE-T,100BASE-TX、10BASE-Tのいずれかに対応した
LANポートを搭載した、パソコン、およびネットワーク機器。



付属品/別売アクセサリー

付属品一覧

ACアダプタ 1個
安全にお使いいただくために 1枚
