接続情報

IBM ハードディスクの交換手順

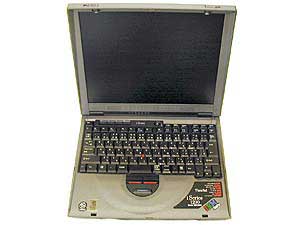

(ThinkPad i Series 1200(1161))

■手順1

これからハードディスクの交換を行います。

安全のためにACアダプタとバッテリを外してください。

■手順2

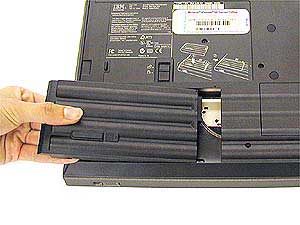

バッテリは写真の場所にあります。

バッテリの外し方は、パソコン本体の取り扱い説明書をご覧ください。

■手順3

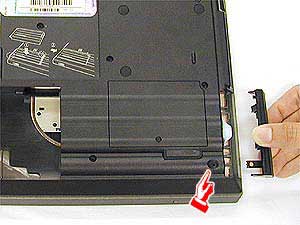

パソコン本体からハードディスクドライブを取り出します。

パソコン本体を裏返し、写真の場所のネジ1点を外します。

次に、写真の様にHDカバーを取り外します。

カバーを空けると青いテープがありますので、このテープを引っ張ってハードディスクドライブを取り出します。

■手順4

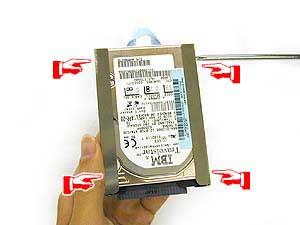

HDケースからハードディスクドライブを取り出します。

HDケースは、写真の場所のネジ4点を外し、横にスライドさせる様に外します。

■手順5

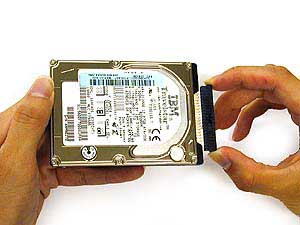

ハードディスクドライブに付いているコネクタを外します。

ドライブからコネクタを外す際は、ドライブのピンを曲げないように先の細いマイナスドライバなどを使用してゆっくり外してください。

また、外したコネクタは、後で新しいドライブへ接続しますので、接続する場所と向きを覚えておいてください。

■手順6

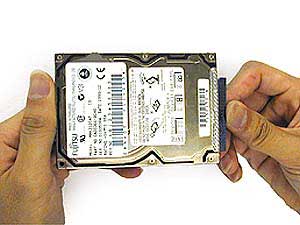

先程外したコネクタを新しいハードディスクドライブへ取り付けます。

コネクタは正しい場所・方向でしか接続できないようになっています。無理な力を入れてピンを曲げないように注意してください。

■手順7

新しいハードディスクドライブを、HDケースに入れます。

手順4で外した逆の手順でHDケースに入れます。
写真の場所へネジ4点をネジ止めしてください。

■手順8

新しいハードディスクドライブをパソコン本体へセットし、HDカバーを取り付けます。

手順3で取り出した場所へ新しいハードディスクドライブを入れます。
それから、手順2で外したHDカバーを付け、写真の場所へネジ1点を止めてください。

■手順9

最後に、バッテリパックを元に戻して作業完了です。
