ネットワーク

LAN-SW/PSxE

型番 特長 JANコード 定価 備考
LAN-SW03PSBE 100BASE-TX対応 小型スイッチングハブ 4992072064836 ¥1,810(税別) ブラック
LAN-SW03PSWE 4992072064843 ¥1,810(税別) ホワイト
LAN-SW05PSBE 4992072064850 ¥2,180(税別) ブラック
LAN-SW05PSWE 4992072064867 ¥2,180(税別) ホワイト
■主な特長:

業界最小! 超小型・エコ省電力設計の100BASE-TX対応スイッチングハブ

▼全モデル業界最小! 設置場所を選ばない超コンパクト設計

最小サイズの3ポートモデルでは、たった幅73.3×奥行き42.0×高さ13.5mm、最大サイズの5ポートモデルでも、幅73.3×奥行き51.5×高さ13.5mmという業界最小の超コンパクトサイズを実現しており、設置場所を選びません。
機器の裏側などに隠して設置することもできます。

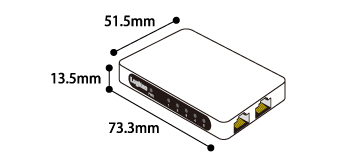

▲5ポートでも手のひらサイズを実現

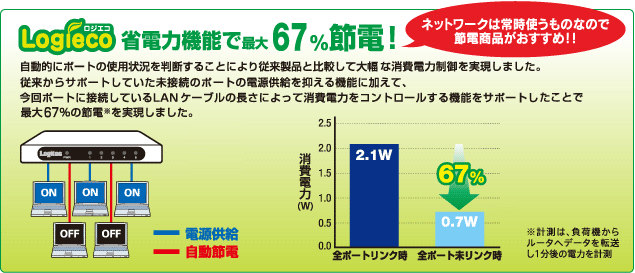

▼省電力機能を搭載
接続していないポート、リンクしていないポートを自動的に判別し、電力供給量を抑えるほか、接続機器までのLANケーブル長さによって電力供給量を調節する省電力タイプのスイッチングハブです。使用者が意識することなく、省エネを実践することができます。



ACアダプタ付属タイプ「LAN-SW/PSシリーズ」


「LAN-SW/PSシリーズ」にはコンパクトなminiUSB-ACアダプタが付属します。家庭用コンセントやACタップに接続しても、邪魔にならずに使用できます。

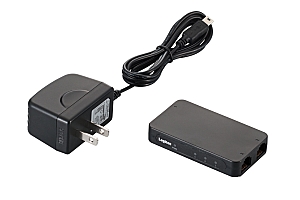

▲LAN-SW/PSシリーズにはminiUSB-ACアダプタが付属しています

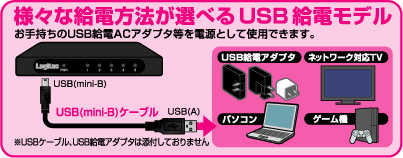

USB給電で動作可能

両モデルとも、電力をminiUSBポート、またはmicroUSBポートから受けるタイプです。モバイルシーンや家庭用コンセントがない、または確保しづらい場所でも気軽に使用できます。


▲本体にminiUSB、microUSB給電ポートを装備

パソコンだけでなく、デジタル家電やゲーム機などUSB給電が可能な機器と組み合わせて使用すれば、電源の配線まわりをすっきりできます。
※USB給電用ケーブルは、お好みの長さにあわせて別途ご用意いただく必要あります。





全てのLANポートは、「Auto MDI/MDI-X機能」に対応!

全てのLANポートは、「Auto MDI/MDI-X機能」に対応しています。
接続先のLANポートの仕様に応じて自動的に識別を行い接続しますので、LANポートの仕様や、ストレートケーブル/クロスケーブルの違いを意識する必要がありません。





マニュアル

型番/カラー LAN-SW03PSBE:3ポート/ブラック
LAN-SW03PSWE:3ポート/ホワイト
LAN-SW05PSBE:5ポート/ブラック
LAN-SW05PSWE:5ポート/ホワイト
接続方式 100BASE-TX/10BASE-T
ネットワークタイプ IEEE802.3u/IEEE802.3
スイッチング方式 ストア&フォワード
通信モード フルデュプレックス/ハーフデュプレックス
フィルタリング速度 148,800パケット/秒(100Mbps)
14,880パケット/秒(10Mbps)
スイッチングファブリック 3ポートモデル : 1.0Gbps
5ポートモデル : 1.0Gbps
最大パケット転送能力 3ポートモデル : 0.4Mpps
5ポートモデル : 0.7Mpps
EAPOLパケット透過 対応
BPDUパケット透過 対応
MACアドレス登録数 3ポートモデル : 2,048件(全ポート合計)
5ポートモデル : 2,048件(全ポート合計)
バッファメモリ 3ポートモデル : 48Kbytes(各ポートに動的割当て)
5ポートモデル : 48Kbytes(各ポートに動的割当て)
フローコントロール制御 IEEE802.3x(フルデュプレックス時)
バックプレッシャ(ハーフデュプレックス時)
オートネゴシエーション 対応 (100/10Mbps)
Auto MDI/MDI-X 対応
ノンブロッキング 対応
動作時環境条件 温度 :0℃〜40℃
相対湿度 :10%〜90% (ただし、結露無きこと)
保管時環境条件 温度 :-10℃〜55℃
相対湿度 :10%〜90% (ただし、結露無きこと)
入力電圧(製品本体) DC5V±5%(製品本体)
ACアダプタ
AC100-240V±10% 50/60Hz(ACアダプタ)
消費電力(定格) 3ポートモデル : 1.6W
5ポートモデル : 2.1W
外形寸法
(幅×奥行き×高さ)
3ポートモデル : 約73.3×約42.0×約13.5mm(本体のみ)
5ポートモデル : 約73.3×約51.5×約13.5mm(本体のみ)
質量 3ポートモデル : 29g(本体のみ)
5ポートモデル : 39g(本体のみ)
設置方向 指定無し
コネクタ形状 RJ-45
冷却ファン なし
保証期間 1年間
適合規格 VCCI Class B
省エネ法に基づく表記事項
※1
区分D
■3ポートモデル:LAN-SW03PSBE、LAN-SW03PSWE
エネルギー消費効率(W/Gbit/s)※2 :5.2 W/Gbit/s
最大実効伝送速度(Gbit/s)※3 :0.3 Gbit/s
測定時のポート速度とポート数 :100Mbit/s : 3

■5ポートモデル:LAN-SW05PSBE、LAN-SW05PSWE
エネルギー消費効率(W/Gbit/s)※2 :4.2 W/Gbit/s
最大実効伝送速度(Gbit/s)※3 :0.5 Gbit/s
測定時のポート速度とポート数 :100Mbit/s : 5

※1 省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項
※2 省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したもの
※3 省エネ法で定める測定方法により測定されたフレーム長が1,518バイトの時における最大の実効伝送速度
グリーン購入法 対象外
RoHS指令 対応

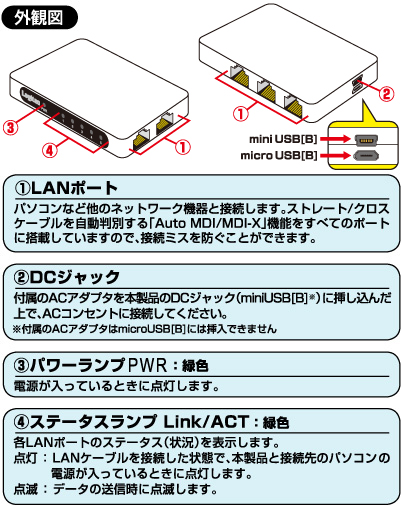

▲LAN-SW05PSBEを例にしています。



接続可能な機器

100BASE-TX、10BASE-Tのいずれかに対応したLANポートを搭載した、パソコン、テレビ、およびネットワーク機器。



付属品/別売アクセサリー

付属品一覧

ACアダプタ 1個
安全にお使いいただくために 1枚
