型番	特長	JANコード	定価	備考
LAN-GSW05/PAB	GigaBit LAN-HUB/5ポート/ACアダプタ	4992072019539	￥4,300（税別）	ブラック
LAN-GSW05/PAW	GigaBit LAN-HUB/5ポート/ACアダプタ	4992072025011	￥4,300（税別）	ホワイト
LAN-GSW08/PAB	GigaBit LAN-HUB/8ポート/ACアダプタ	4992072019522	￥6,400（税別）	ブラック
LAN-GSW08/PAW	GigaBit LAN-HUB/8ポート/ACアダプタ	4992072025028	￥6,400（税別）	ホワイト

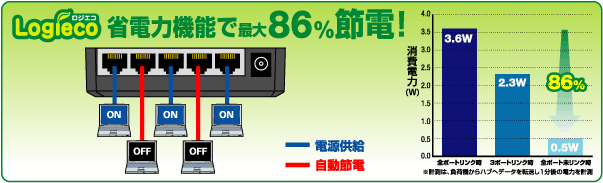

省電力機能で最大86％節電（LAN-GSW05/PAにおける理論値）

自動的にポートの使用状況を判断することにより従来製品と比較して大幅な消費電力制御を実現しました。
従来からサポートしていた未接続のポートへの電源供給を抑える機能に加えて、今回ポートに接続しているLANケーブルの長さによって消費電力をコントロールする機能をサポートしたことで、全ポートリンク時、全ポート非リンク時を比較して最大86％（LAN-GSW05/PAにおける理論値）の節電を実現しました。

「おまかせ節電」で電気料金をおまかせ節約

■法人利用の場合
例えば、業務時間(AM9：00〜PM6：00)を除いて接続機器を使用しないとき

※AM9：00〜PM6：00は全ポートリンクアップ、PM6：00〜翌AM9：00は全ポートリンクダウンとし、
365日同時条件で使用した場合の試算となります。
試算時(2010年5月現在)の電気料金契約は東京電力「重量電灯C」契約、第3段階料金にて試算。
LAN-GSW05P/PA：（3.6Wx9h+0.5Wx15h）x365日x24.13円/kWh=約351円/年
LAN-GSW05/P：（3.6Wx24h）x365日x24.13円/kWh=約761円/年

全てのLANポートは、「Auto MDI/MDI-X機能」に対応！

全てのLANポートは、「Auto MDI/MDI-X機能」に対応しています。
接続先のLANポートの仕様に応じて自動的に識別を行い接続しますので、LANポートの仕様や、ストレートケーブル／クロスケーブルの違いを意識する必要がありません。

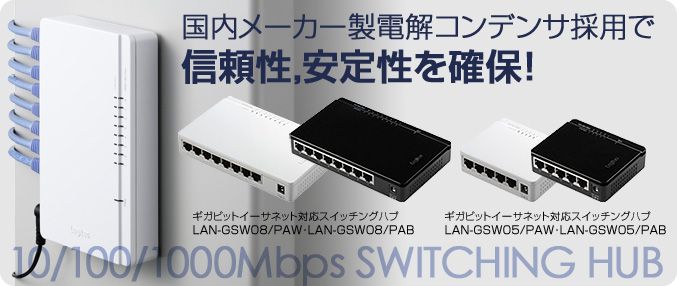

電解コンデンサに日本メーカー製を採用したギガビットイーサネット対応スイッチングハブ

「LAN-GSW/PAシリーズ」はギガビットイーサネット（1000BASE-T）対応のスイッチングハブです。
ギガビットイーサネット、および100BASE-TX、10BASE-Tに対応したパソコンや、ネットワーク対応テレビ、ゲーム機などをまとめて接続することが可能です。
主要パーツに国内メーカー製品を採用し、優れた安定性と信頼性を確保しています。

ファンレスによる静音性を確保

駆動音のないファンレス設計により、デスクまわりでも気にせず使用することができます。

底面に「マグネット」と「ねじ用のフック穴」を装備！

底面に着脱可能な「マグネット」を装備していますので、スチール製のデスク、その他家具などに固定することができます。
マグネットを外せば、スチール製以外の場所への固定に便利な「ねじ用のフック穴」が使用できます。

RoHS指令に準拠した、環境にやさしい製品！

本製品は、EUの「RoHS指令（電器・電子機器に対する特定有害物質の使用制限）」に準拠した、環境にやさしい製品です。
RoHS指令の対象物質である鉛、水銀、カドミウム、六価クロム、ポリ臭化ビフェニール、ポリ臭化ジフェニルエーテルについて、許容値をクリアしています。

省電力機能で最大86％節電（LAN-GSW05/PAにおける理論値）

準備

型番

LAN-GSW08/PAB ：8ポート
(LAN-GSW08/PAW)

LAN-GSW05/PAB ：5ポート
(LAN-GSW05/PAW)

接続方式

1000BASE-T／100BASE-TX／10BASE-T

ネットワークタイプ

IEEE802.3ab／IEEE802.3u／IEEE802.3

スイッチング方式

ストア＆フォワード

通信モード

フルデュプレックス／ハーフデュプレックス

フィルタリング速度

1488000パケット/秒（1000Mbps）
148800パケット/秒（100Mbps）
14880パケット/秒（10Mbps）

MACアドレス登録数

LAN-GSW08/PAB ：4096 件（全ポート合計）
(LAN-GSW08/PAW)
LAN-GSW05/PAB ：4096 件（全ポート合計）
(LAN-GSW05/PAW)

ジャンボフレーム

LAN-GSW08/PAB ：対応（9Kbytes）
(LAN-GSW08/PAW)
LAN-GSW05/PAB ：対応（12Kbytes）
(LAN-GSW05/PAW)

バッファメモリ

LAN-GSW08/PAB ：128Kbytes（各ポートに動的割当て）
(LAN-GSW08/PAW)
LAN-GSW05/PAB ：128Kbytes（各ポートに動的割当て）
(LAN-GSW05/PAW)

フローコントロール制御

IEEE802.3x

オートネゴシエーション

対応（1000/100/10Mbps）

Auto MDI/MDI-X

対応

ノンブロッキング

対応

スイッチファブリック

LAN-GSW08/PAB ：16.0Gbps
(LAN-GSW08/PAW)
LAN-GSW05/PAB ：10.0Gbps
(LAN-GSW05/PAW)

最大パケット転送能力

LAN-GSW08/PAB ：11.9Mpps
(LAN-GSW08/PAW)
LAN-GSW05/PAB ：7.4Mpps
(LAN-GSW05/PAW)

EAP/BPDU透過機能

対応

IGMP

MLD

動作時環境条件

温度：0℃〜40℃
相対湿度：10％〜90％（ただし、結露無きこと

保管時環境条件

温度：-10℃〜70℃
相対湿度：10％〜90％（ただし、結露無きこと）

入力電圧

AC100V±10％ 50/60Hz

消費電力
（定格）

LAN-GSW08/PAB ：5.6W（ACアダプタを含む）
(LAN-GSW08/PAW)
LAN-GSW05/PAB ：3.2W（ACアダプタを含む）
(LAN-GSW05/PAW)

外形寸法
（幅×奥行き×高さ）

LAN-GSW08/PAB ：163×102×29.5mm（突起部を除く）
(LAN-GSW08/PAW)
LAN-GSW05/PAB ：99×82×29.5mm（突起部を除く）
(LAN-GSW05/PAW)

質量

LAN-GSW08/PAB ：250g（本体のみ）
(LAN-GSW08/PAW)
LAN-GSW05/PAB ：130g（本体のみ）
(LAN-GSW05/PAW)

設置方向

指定無し

コネクタ形状

RJ-45

冷却ファン

なし

ユニット前面装備

電源表示ランプ（POWER）
LAN-GSW08/PAB ：Link/Ack表示ランプ ×8
(LAN-GSW08/PAW)
LAN-GSW08/PAB ：10/100/1000Mbps 表示ランプ ×8
(LAN-GSW08/PAW)
LAN-GSW05/PAB ：Link/Ack表示ランプ ×5
(LAN-GSW05/PAW)
LAN-GSW05/PAB ：10/100/1000Mbps 表示ランプ ×5
(LAN-GSW05/PAW)

ユニット背面装備

LAN-GSW08/PAB ：LANコネクタ ×8
(LAN-GSW08/PAW)
LAN-GSW08/PAB ：電源コネクタ（ACアダプタ用)
(LAN-GSW08/PAW)
LAN-GSW05/PAB ：LANコネクタ ×5
(LAN-GSW05/PAW)
LAN-GSW05/PAB ：電源コネクタ（ACアダプタ用）

ユニット底面装備

マグネット ×2
ねじフック穴 ×2

保証期間

1年間

適合規格

VCCI ClassB

省エネ法に基づく表記事項
※1
区分Ｄ

エネルギー消費効率（W/Gbit/s）※2	LAN-GSW05/PAB(W) ：D 区分：0.6 W/Gbit/s LAN-GSW08/PAB(W)：D 区分：0.7 W/Gbit/s
最大実効伝送速度（Gbit/s）※3	LAN-GSW05/PAB(W)：5.0 Gbit/s LAN-GSW08/PAB(W) ：8.0 Gbit/s
測定時のポート速度とポート数	LAN-GSW05/PAB(W)：1Gbit/s：　5 LAN-GSW08/PAB(W)：1Gbit/s：　8
PoE最大供給電力（W）	-

※1 省エネ法（エネルギーの使用の合理化に関する法律）に基づく表示事項
※2 省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したもの
※3 省エネ法で定める測定方法により測定されたフレーム長が1,518バイトの時における最大の実効伝送速度

グリーン購入法

対象外

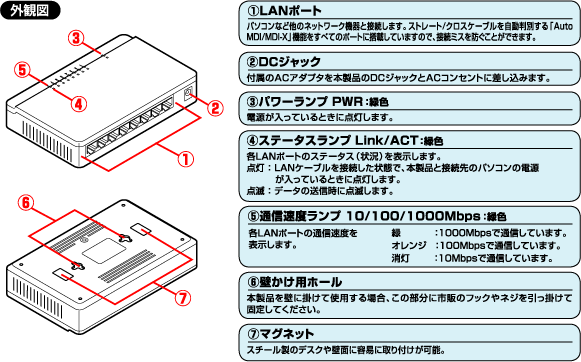

外観図

LAN-GSW05/PAB(PAW) PDF（約70KB）
LAN-GSW08/PAB(PAW) PDF（約70KB）

1000BASE-T，100BASE-TX、10BASE-Tのいずれかに対応したLANポートを搭載した、パソコン、およびネットワーク機器。

付属品一覧

ACアダプタ	1個
マニュアル（保証書付き）	1枚
