接続情報

ハードディスクの交換手順
(TOSHIBA DynaBook Satellite 2550X,2100)


■手順1

これからハードディスクドライブの交換作業を行います。

安全のためにACアダプタとバッテリを外してください。

■手順2

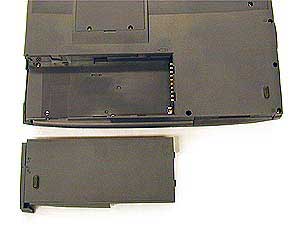

バッテリは写真の位置にあります。

詳しくは、パソコン本体の取り扱い説明書をご覧ください。

■手順3

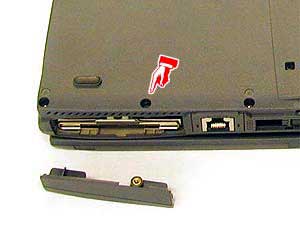

パソコンの側面にあるHDカバーを外します。

パソコンを裏返し、PCカードスロットのある面を手前に置きます。
それから、矢印の場所にあるネジ1点を外し、カバーを手前に取り外します。

■手順4

パソコン本体からハードディスクドライブを取り外します。

写真の場所にあるネジ1点を外し、レバーを持って手前に引き出します。

■手順5

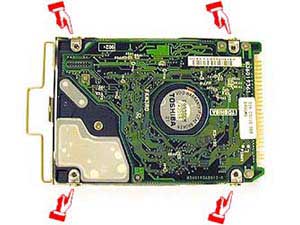

金具からハードディスクドライブを取り外します。

写真の場所にあるネジ4点を外してください。


■手順6

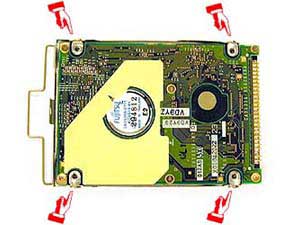

新しいハードディスクドライブに先程外した金具を取り付けます。

写真の場所へネジ4点を止めてください。

■手順7

新しいハードディスクドライブをパソコン本体へセットします。

手順4と逆の手順でハードディスクドライブをセットし、写真の場所へネジ1点を止めます。

■手順8

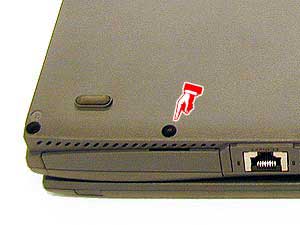

手順3で外したHDカバーを取り付けます。

手順3と逆の手順でHDカバーを取り付け、写真の場所へネジ1点を止めます。

■手順9

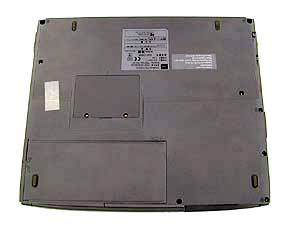

バッテリを元に戻して作業完了です。
