接続情報
■ハードディスクの交換方法
SONY VAIO 505 Series


代表機種:PCG-505GX
■手順1

これからハードディスクドライブの交換作業を行います。

安全のためにACアダプタとバッテリを外してください。


ご注意
ハードディスクの交換作業を行った場合、パソコン本体メーカの保証は受けられなくなります。
■手順2

写真の様にパソコンの本体とモニタを接合している部分のキャップを外します。

■手順3

パソコンの裏にあるネジ8点を外します。


ご注意
ネジは大小 2種類のネジが存在します。組み立て時に間違えないように外した場所を覚えておいてください。

■手順4

パソコンを静かに表に戻し、モニタを開きます。

続いて、キーボードを外しますが、写真の場所にフレキシブルケーブルで接続されています。
フレキシブルケーブルに傷をつけないように、やさしく作業を行ってください。

■手順5

キーボードを軽く持ち上げ手前に少し移動させます。

キーボードを移動させると、写真の場所にフレキシブルケーブルが接続されているコネクタが見えますので、これを外します。

■手順6

続いて、キーボードを軽く持ち上げモニタ側に少し移動させます。

キーボードを移動させると、写真の場所にフレキシブルケーブルが接続されているコネクタが見えますので、これを外します。

■手順7

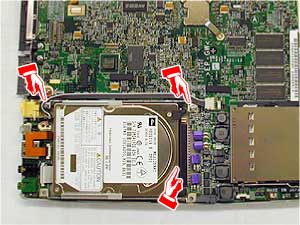

キーボードを取り外すと、ハードディスクドライブが見えます。

写真の場所のネジ2点とコネクタを外し、ハードディスクドライブをパソコン本体から取り外します。

■手順8

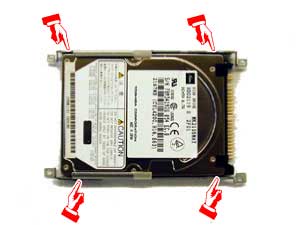

写真の場所のネジ4点を外し、ハードディスクドライブから金具を取り外します。
後は、ハードディスクドライブを交換し、逆の手順で組み立ててください。
