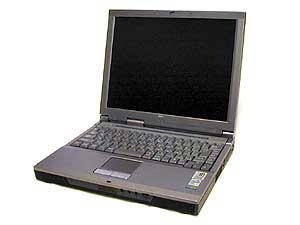

■手順１
これからハードディスクドライブの交換作業を行います。
安全のためにACアダプタとバッテリを外してください。
バッテリの外し方は、パソコン本体の取り扱い説明書をご覧ください。
|
|
■手順２

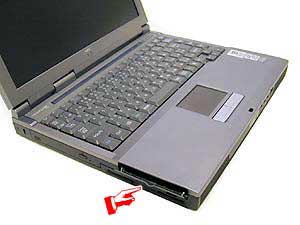

パソコンの側面にあるHDカバーを開きます。
写真の場所にあるカバーを開いてください。
|
|
■手順３

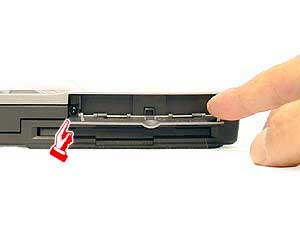

ハードディスクドライブを固定しているネジ1点を外します。
写真はHDカバーを開いた状態です。
矢印の場所にネジがありますので、これを外してください。
|
|
■手順４

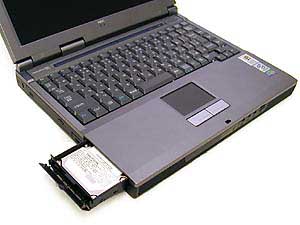

ハードディスクドライブをパソコン本体から取り出します。
写真の様にハードディスクドライブを横へ引き出してください。
|
|
■手順５

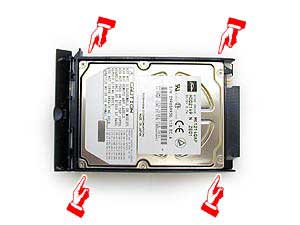

ハードディスクドライブから金具を取り外します。
写真の場所にあるネジ4点(両サイド)を外し、ハードディスクドライブを金具から取り出してください。
|
|
■手順６

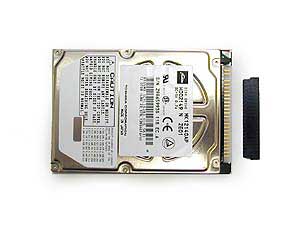

ハードディスクドライブに取り付けられたコネクタを外します。
写真の様に先の細いマイナスドライバなどで、ゆっくりと丁寧に外してください。
|
|
■手順７

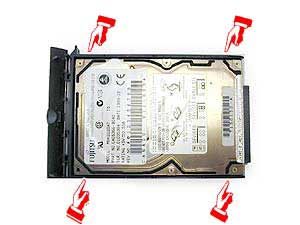

新しいハードディスクドライブにコネクタを接続し、金具を取り付けますます。
手順6で外したコネクタを新しいハードディスクドライブへ接続します。
次に、手順5で外した金具を取り付け、ネジ4点で固定します。
|
|
■手順８
新しいハードディスクドライブをパソコン本体へセットします。
手順4で外した場所へ新しいハードディスクドライブを入れます。
|
|
■手順９
新しいハードディスクドライブをネジで固定します。
写真の場所へネジ1点で固定してください。
|
|
■手順１０
HDカバーを閉じます。
最後にバッテリを元に戻してください。
|
