■手順１
これからハードディスクドライブの交換作業を行います。

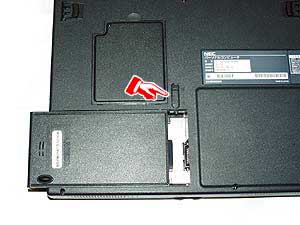

安全のためにACアダプタとバッテリを外してください。
バッテリは、写真の矢印の場所にロックがありますので、これをスライドしながら横に取り外します。
|
|
■手順２

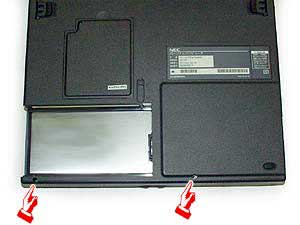

ネジ2点を外します。
写真の場所にあるネジ2点をプラスドライバで外してください。
|
|
■手順３
パームレスト部分を開きます。
パソコン本体を静かにひっくり返して、液晶ディスプレイを開きます。
次に、パームレスト部分を写真のように開いてください。
パームレスト部分は、ツメで数カ所固定されています。先の細いマイナスドライバなどでツメを外しながら開いてください。
|
|
■手順４

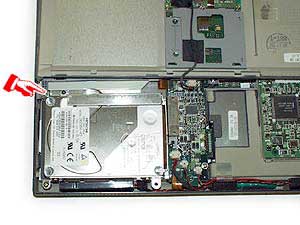

ハードディスクドライブがむきだしの状態になります。
写真の場所にあるネジ1点を外してください。
|
|
■手順５

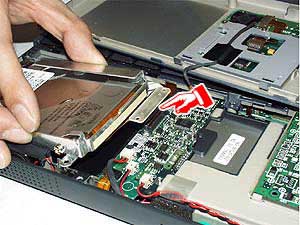

パソコン本体からハードディスクドライブを取り出します。
写真の矢印の場所のコネクタを上に持ち上げてはずし、ハードディスクドライブを取り出してください。
コネクタを外す際、無理な力を入れると基板やコネクタを破損しますので十分注意してください。
|
|
■手順６

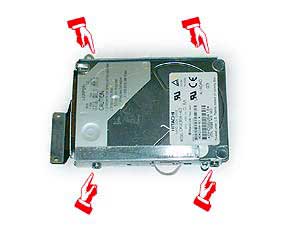

ハードディスクドライブから金具を取り外します。
写真の場所にあるネジ4点(両サイド)を外し、ハードディスクドライブを金具から取り出してください。
|
|
■手順７

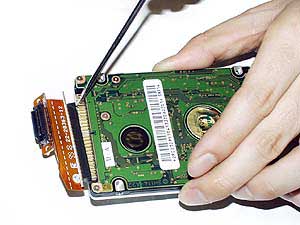

ハードディスクドライブに取り付けられたフレキシブルケーブルを外します。
写真の様に先の細いマイナスドライバなどで、ゆっくりと丁寧に外してください。
|
|
■手順８

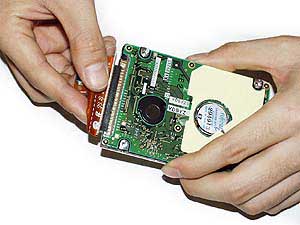

新しいハードディスクドライブにフレキシブルケーブルを接続します。
手順7で外したフレキシブルケーブルを新しいハードディスクドライブへ接続します。
このとき、ピンやコネクタが破損しないようにゆっくりと接続してください。
|
|
■手順９
新しいハードディスクドライブに金具を取り付けます。
手順6で外した金具を逆の手順で取り付けます。
写真の場所へネジ4点で固定してください。
|
|
■手順１０
新しいハードディスクドライブをパソコン本体にセットします。
写真の場所へネジ1点で固定し、手順5で外したコネクタを接続します。
|
|
■手順１１
パームレスト部分を閉じ、裏側からネジ止めします。
パームレスト部分を静かに閉じ、ツメがロックされるまでしっかりと押さえます。
次に、液晶パネルを閉じ、パソコン本体を静かに裏返します。
次に、写真の場所へネジ2点を締めます。
|
|
■手順１２
最後に、バッテリを元に戻して作業完了です。
|
