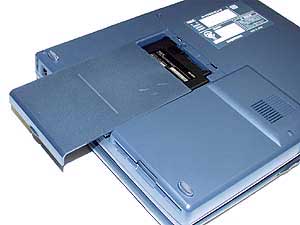

■手順１
これからハードディスクドライブの交換作業を行います。
安全のためにACアダプタとバッテリを外してください。
バッテリの外し方は、パソコン本体の取り扱い説明書をご覧ください。
|
|
■手順２

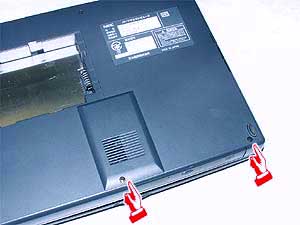

ネジ2点を外します。
パソコン本体を静かに裏返し、写真の場所にあるネジ2点をプラスドライバで外してください。
|
|
■手順３

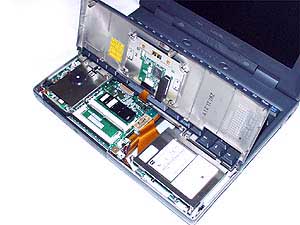

パームレスト部分を開きます。
パソコン本体を静かにひっくり返して、液晶ディスプレイを開きます。
次に、パームレスト部分を1cmほど手前に引きながら、写真のように開いてください。
|
|
■手順４

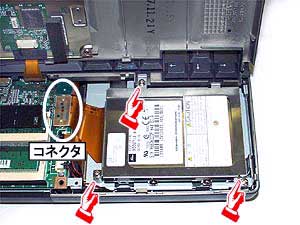

ハードディスクドライブがむきだしの状態になります。
ここで、写真のコネクタを持ち上げて外してください。
次に、写真矢印の場所にあるネジ3点を外してください。
コネクタとネジを外したら、ハードディスクドライブを持ち上げるように取り出してください。
|
|
■手順５

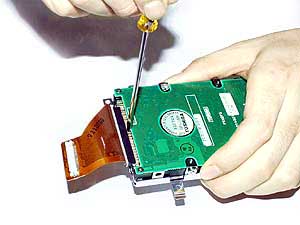

ハードディスクドライブに取り付けられたフレキシブルケーブルを外します。
写真の様に先の細いマイナスドライバなどで、ゆっくりと丁寧に外してください。
|
|
■手順６

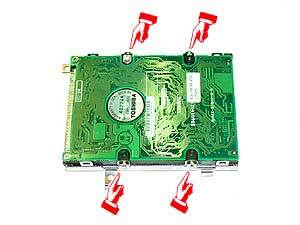

ハードディスクドライブから金具を取り外します。
写真の場所にあるネジ4点(両サイド)を外し、ハードディスクドライブを金具から取り出してください。
|
|
■手順７

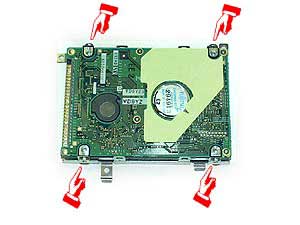

新しいハードディスクドライブに金具を取り付けます。
手順6で外した金具を逆の手順で取り付けます。
写真の場所へネジ4点で固定してください。
|
|
■手順８

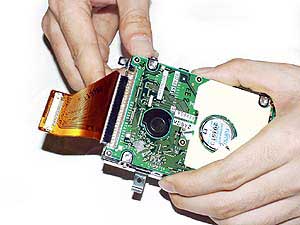

新しいハードディスクドライブにフレキシブルケーブルを接続します。
手順5で外したフレキシブルケーブルを新しいハードディスクドライブへ接続します。
このとき、ピンやコネクタが破損しないようにゆっくりと接続してください。
|
|
■手順９
新しいハードディスクドライブをパソコン本体にセットします。
手順4で取り出した場所へ、新しいハードディスクドライブを入れます。
次に、写真の場所へネジ3点で固定し、コネクタを接続します。
|
|
■手順１０
パームレスト部分を閉じ、裏側からネジ止めします。
パームレスト部分を静かに閉じます。
次に、液晶パネルを閉じ、パソコン本体を静かに裏返します。
次に、写真の場所へネジ2点を締めます。
|
|
■手順１１
最後に、バッテリを元に戻して作業完了です。
|
