■手順１
これからハードディスクドライブの交換作業を行います。
安全のためにACアダプタとバッテリを外してください。
バッテリの外し方は、パソコン本体の取り扱い説明書をご覧ください。 |
|
■手順２
ネジ3点を外します。
写真の場所のネジ3点をプラスドライバで外してください。
|
|
■手順３
パームレスト部分を開きます。
パソコン本体を静かにひっくり返して、液晶ディスプレイを開きます。
次に、パームレスト部分を写真のように開いてください。
パームレスト部分は、ツメで数カ所固定されています。先の細いマイナスドライバなどでツメを外してください。
|
|
■手順４
ハードディスクドライブがむきだしの状態になります。
写真の場所にあるネジ2点を外してください。
|
|
■手順５
パソコン本体からハードディスクドライブを取り出します。

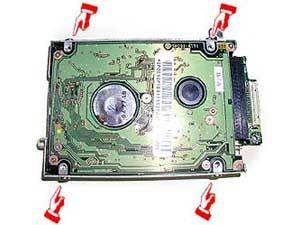

次に、写真の場所にあるネジ4点を外して、金具を取ります。
次に、コネクタ(基板)を外してください。
コネクタを外す際、無理な力を入れると基板やコネクタを破損しますので十分注意してください。
|
|
■手順６

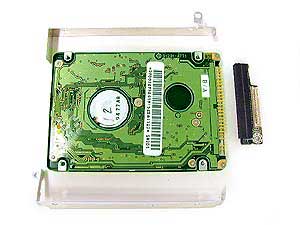

写真の様な状態になります。
新しいハードディスクドライブに交換し、手順5と逆の手順でコネクタ(基板)と金具を取り付けます。
|
|
■手順７
新しいハードディスクドライブをパソコン本体へセットします。
手順4と逆の手順でパソコン本体へセットし、写真の場所へネジ2点で止めます。
|
|
■手順８
パームレスト部分を閉じます。
パームレスト部分を閉じる時は、ツメがロックするまでしっかり押さえてください。
|
|
■手順９
パソコンを裏返し、手順2で外したネジ3点を止めます。
最後にバッテリを戻して作業完了です。
|
