LSV-5S4RQSシリーズ

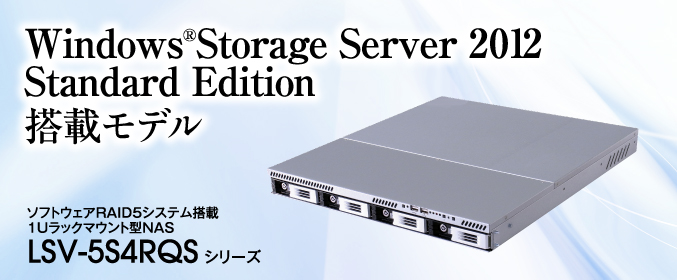

Windows®Storage Server 2012 Standard Edition搭載モデル ソフトウェアRAID5システム搭載1Uラックマウント型NAS LSV-5S4RQS シリーズ

印刷用ページはこちら

WSS2008R2std SMB2.1 SMB2.0 SMB1.0 ユーザー登録無制限 RAID5 HDDx4 HotSwap GigabitLAN&2 メール通知
USB2.0×6 eSATA×1 1年保証 オンサイト保守(オプション) 19型ラックマウントタイプ
※ディスク0はホットスワップ非対応です。
製品型番 総容量 JANコード 標準価格(税別) 備考
LSV-5S8T/4RQS 8TB 4580333547916 \298,000 (税別)

販売終了

LSV-5S4T/4RQS 4TB 4580333547909 \278,000 (税別)
LSV-5S2T/4RQS 2TB 4580333547893 \258,000 (税別)

製品特長

Windows® Storage Sever 2012 standard edition 搭載

本製品はMicrosoft社製最新のサーバーOS、WindowsServer2012をベースとした「Windows®StorageServer2012」を搭載しています。Windowsクライアントとの親和性はもとより、Windowsならではの安定した稼動性、SMB3.0搭載による高速データ転送、最大ボリューム容量が拡張されたiSCSIドライブターゲット機能、ActiveDirectory完全対応によりユーザ管理/アクセス管理の利便性向上、ACLによる下層フォルダに対してのアクセス権対応、共有データのバックアップ機能(Windowsサーバーバックアップ)、iSCSI機能によるNASのサーバ用外部ストレージ化、ボリュームシャドウコピー機能による全ファイルの世代管理機能など、Microsoft社の長年のサーバーOSの技術が凝縮されています。もちろん、ウイルスチェックソフトなどのセキュリティソフトやバックアップソフトのインストールも可能です。
また、コスト面で見てもWidnowsServer導入時に通常必要となるクライアントライセンス(CAL)が不要なため、導入時のトータルコストの削減に寄与します。
本製品に搭載されているWindows®StorageServerOSは一般的に販売されているWorkgroupEditionの上位版となるStandardEditionです。WorkgroupEditionの場合、ユーザ登録が50ユーザまでと云う制限がありまが、本モデルの場合はユーザ登録数が「無制限」となります。NASにアクセスするトータルユーザ数が50を超える場合はこのStandardEdition搭載のNASをご購入ください。

高性能・高信頼性HDドライブ・全数スクリーニング試験済

本製品に搭載されているHDドライブはデータへのアクセス性能向上を図るため、7200rpmの高速回転タイプを採用しています。また、高速なだけでなくRAID構成での長時間運用に耐えうる信頼性の高いHDドライブを独自に厳選して搭載しております。更には、国内工場での生産時に搭載する全てのHDドライブに対してスクリーニング試験を実施。この試験にパスしたドライブのみで出荷をしております。お客様に安心してご利用いただけるように万全のチェック体制を整えております。

高性能・高信頼性HDドライブ・全数スクリーニング試験済

高信頼性電源ユニットを搭載

本製品に搭載している電源ユニットには厳選した高信頼性電源を採用しています。長時間稼動で運用するNASにとって電源は製品の心臓とも云える重要なユニットです。ロジテックNASは高信頼性電源を採用することで更なる信頼性を確保しています。また、電源の寿命に影響する最大要因である熱処理に関しても、前面大半を占めるスリットからダイレクトに吸気する事により製品本体内の冷却性能を高め、更なる品質向上を実現しています。

管理を便利・簡単に「ロジテックツール」標準搭載

NASの管理をより便利に簡単にするために、ロジテックのNASだけに搭載されたオリジナルユーティリティ「ロジテックツール」。WindowsStorageServer標準ではサポートされていない機能を実現しています。

メール通知サービス 本製品に発生したRAIDエラーや停電等による不正電源断などのイベント情報を管理者のメールアドレスに配信します。離れた場所での運用にも安心してご利用いただけます。
スケジュール電源
管理機能
NASの電源は常時ONのままで運用いただくケースがほとんどです。しかし、夜中に関しては、バックアップやWindowsUpdate以外以外は起動している必要がありません。本機能を利用すれば、曜日ごとに電源OFF(休止)/ONの時間を設定可能です。
RAIDビルダー 本製品に搭載されたHDDのRAID構成の変更や、リビルドなどのメンテナンス作業をが簡単に行えます。WindowsServerのRAIDの知識が無くとも簡単にRAIDの管理を行うことが可能です。
パワーボタン
挙動設定
パワーボタンの挙動を「一発シャットダウン」か「無反応」のいずれかの選択をすることが可能です。
フォルダ
アナライザ
ドライブ内のどのフォルダが多くの容量を消費しているのかをグラフィカルに確認できます。NASの空き容量が少なくなってきたときの整理用ツールとしてご活用いただけます。他にも便利な機能が搭載されています。詳しくは下記ロジテックツール特集ページをご確認ください。

メールでお知らせや、タイマー機能でらくらく管理!

LT(ロジテックツール) 詳細はこちら

オプションで最大5年間の保守サービスを用意

企業でNASを使用する場合、一番大きな運用コストが管理者の人件費といわれています。即ち、管理者の手間を省くことが運用コストの大きな低減につながるのです。そこで重要なのが保守サービスとなります。ロジテックのNAS製品は製品購入後、最大5年までの保守契約が可能で、万が一のトラブル発生時でも、迅速にハードウェアメンテナンスを行うことが可能です。保守サービスは日本全国対応可能ですので、管理者不在の拠点へのNAS製品の導入も安心して行うことが可能です。 お客様の運用に合わせて、サービスマンが訪問し、メンテナンス作業を行う「オンサイト保守」と、パーツのみを提供させていただく「デリバリー保守」の2パターンをご用意しました。運用に合わせた保守をご選択ください。

サービスマンが訪問オンサイト保守サービス 詳細はこちら

スマホからもセキュアなアクセス「ServersMan@CAS」搭載

本製品にはフリービット社製「ServersMan@CAS」が標準搭載されています。一般的なリモートアクセスツールでありがちな「ルーターに穴を開ける」事を行うことなくリモートアクセスを可能にします。スマートフォンの通信も全てSSLで暗号化されているので、セキュアにリモートアクセスを行うことが可能です。
スマートフォンはIOS、Androidに対応、スマートフォン側のアプリも無償でダウンロード可能となっております。

ServersMan@CAS

serversman 詳しくはこちら

HDD×4構成で用途に合わせたRAIDパターン

本製品にはRAID機能が搭載されており、データ領域のRAIDパターンも以下の4パターンより選択可能です。

パターン 説明
※[ ]内は使用目的例
使用可能容量(理論値)
2TBモデル 4TBモデル 8TBモデル 12TBモデル
パターン1 RAID5モード
[通常のファイルサーバとして]
D:1380GB D:2880GB D:5880GB D:8880GB
パターン2 RAID5モード(HDD3台)+シングルドライブ
[ファイルサーバ+簡易バックアップとして]
D:920GB
E:500GB
D:1920GB
E:1000GB
D:3920GB
E:2000GB
D:5920GB
E:3000GB
パターン3 RAID1(ミラーリング)モード×2構成
[高可用性ファイルサーバとして]
D:460GB
E:500GB
D:960GB
E:1000GB
D:1960GB
E:2000GB
D:2960GB
E:3000GB
パターン4 RAID0(ストライピング)モード
[バックアップ用やテンポラリ用途に]
D:1840GB D:3840GB D:7840GB D:11840GB

パターン1

パターン2

パターン3

パターン4

※パターン図はデータエリアを示し、OS領域については省略しています。 ※パターン4(RAID0)の場合、他のパターンと比較して耐障害性の確保はできません。 ※RAID構成を変更する場合、データエリアのすべてのデータが消去されますのでご注意ください。

また、システム領域もRAID1(ミラーディスク)で構成され、システムの可用性を高めています。更にホットスワップにも対応しており、通電状態でのハードディスクドライブの交換が可能です。無論、ドライブ復旧(リビルド)作業中もネットワーククライアントからのデータへのアクセスも可能で、トラブル発生時の業務への影響を最小限に抑えます。 また、システム領域に関しては全てのパターンにおいてミラードライブで構成。

アプリケーションのインストールにも対応

WindowsServerOS搭載の本製品はストレージ管理に係わるアプリケーションのインストールが可能となっております。ウイルスチェックソフトやバックアップソフトなど、よりセキュアにより便利に利用いただけます。また、皆様に安心してアプリケーションをご利用いただくために、これらのアプリケーションの動作確認をロジテックでも行っております。詳しくはこちらのページにてご確認ください。

アプリケーションのインストールにも対応

動作確認済みソフトウェア 一覧はこちら


製品仕様

型番 LSV-5S2T/4RQS
LSV-5S4T/4RQS
LSV-5S8T/4RQS
CPU Intel Atom D525(1.8GHz Dualcore)
メモリ 4GB
LANポート 1000BASE-T/100BASE-TX 2ポート搭載
USB2.0ポート (UPS、バックアップユニット接続用)6ポート搭載
sSATAポート (バックアップユニット接続用)1ポート搭載
対応RAIDレベル RAID5,1(ホットスワップ),0
HDドライブ構成 LSV-5S2T/4RQS 500GB×4台
LSV-5S4T/4RQS 1TB×4台
LSV-5S8T/4RQS 2TB×4台
データ領域容量 LSV-5S2T/4RQS 約1380GB(RAID5)
LSV-5S4T/4RQS 約2880GB(RAID5)
LSV-5S8T/4RQS 約5880GB(RAID5)
データ領域容量
(Windows上)
LSV-5S2T/4RQS 約(RAID5)
LSV-5S4T/4RQS 約(RAID5)
LSV-5S8T/4RQS 約(RAID5)
最大データ領域容量
※1GB=1,000,000,000バイト計算
:NTFSフォーマット
LSV-5S2T/4RQS 約1840GB(RAID0)
LSV-5S4T/4RQS 約3840GB(RAID0)
LSV-5S8T/4RQS 約7840GB(RAID0)
ディスク回転数 7200rpm
OS Windows Storage Server 2012 Standard Edition
動作時環境条件 温度 10℃〜35℃
相対湿度 20%〜80%(ただし、結露無きこと)
保管時環境条件 温度 -20℃〜50℃
相対湿度 20%〜80%
入力電圧 AC100V±10% 50/60Hz
発熱量 LSV-5S2T/4RQS 205.2kJ/h
LSV-5S4T/4RQS 205.2kJ/h
LSV-5S8T/4RQS 212.4kJ/h
消費電力(定格) LSV-5S2T/4RQS 57W
LSV-5S4T/4RQS 57W
LSV-5S8T/4RQS 59W
グリーン購入法 適合
エネルギー消費効率 LSV-5S2T/4RQS 区分i 0.0310W/GB
LSV-5S4T/4RQS 区分i 0.0148W/GB
LSV-5S8T/4RQS 区分i 0.0075W/GB
外形寸法(幅×奥行き×高さ) 432.6×496×44mm(突起部を除く)
質量 LSV-5S2T/4RQS 約9.5kg
LSV-5S4T/4RQS 約9.5kg
LSV-5S8T/4RQS 約10.4kg
設置方向 水平
設置方法 ラックマウント設置
冷却ファン 内部冷却用ファン ×4
LANコネクタ形状 RJ-45(AUTO MDI/X) ×2
eSATAポートコネクタ形状 eSATAコネクタ ×1
USB2.0コネクタ形状 USB シリーズA ×6
VGAポート ミニD-sub15p ×1(メンテナンス用)
ユニット前面装備 電源スイッチ(プッシュタイプ:ソフトスイッチ)
パワーランプ
LEDインフォメーションパネル
HDDモジュール(0〜3)(ドライブロック搭載)
USB2.0コネクタ×2
ユニット背面装備 LANコネクタ×2
VGAコネクタ(メンテナンス用)
USB2.0コネクタ×4
eSATAコネクタ×1
電源コネクタ
本体カラー シルバー
保証期間 無償保証:1年間

■付属品

NAS本体 1台
電源ケーブル(アース付き) 1本
クイックスタートガイド 1枚
クイックリペアガイド 1枚
Microsoftライセンス規約(EULA) 1枚
ソフトウェア(DVD)
LogitecNASサポートディスク
1枚
ソフトウェア(CD-ROM)OSリカバリーディスク 1枚
ドライブロックキー 2個
ラック固定金具 2本
ラック固定金具取付用ネジ 4本

管理ツールの特長

NASの設定や管理は、クライアントパソコンのリモートデスクトップから、NAS本体に内蔵された管理ツールをリモートデスクトップを経由して行います。ストレージ管理に特化したメニューで操作ができるので、管理者の負担を軽減できます。

  • ・サーバ名の設定
  • ・ネットワーク (IPアドレス等) の設定
  • ・共有フォルダの設定
  • ・インストールしたアプリケーションの管理
  • ・省電力管理
  • ・メール通知設定
  • ・データバックアップ
  • ・ログ管理
  • ・ディスクのイジェクト処理

クライアント環境

クライアント環境
Windows 8
Windows 7
Windows Vista
Windows XP Home Edition/Professional
Windows 2000 Professional Service Pack 1 以降
WindowsServer2012
WindowsStorageServer2012
WindowsServer2008(R2)
WindowsStorageServer2008(R2)
WindowsServer2003(R2)
WindowsStorageServer2003(R2)
Mac OS X 10.0.4 〜
Linux
設定/管理時のクライアント環境
Windows 8
Windows 7
Windows Vista
Windows XP Professional ※64bit版を除く
WindowsServer2012
WindowsServer2008(R2)
WindowsServer2003(R2) ※64bit版を除く

※対応OSは、いずれも日本語OSに限ります。
 パソコンは、上記OSのいずれかを搭載し、LAN環境に接続されていることが必要です。
※ルータを越えた転送を行う使用方法については、セキュリティの関係上、テクニカルサポート等ではサポートできません。

ネットワーク性能/データ運用性能

対応プロトコル
・TCP/IP
対応ファイルシステム
・SMB3.0:Windows8/WindowsServer2012/WindowsStorageServer2012環境
・SMB2.1:Windows8/Windows7/WindowsServer2012/WindowsStorageServer2012/WindowsServer2008R2/WindowsStorageServer2008R2環境
・SMB2.0:WindowsVista/WindowsServer2008/WindowsStorageServer2008環境
・SMB1.0:WindowsXp/Windows2003(R2)環境/MacOS X環境/Linux環境
・NFS:Linux環境 ※
・http/WebDAV/FTP:Windows環境/MacOS X環境/Linux環境 ※
・iSCSIターゲット ※
※出荷時デフォルト設定では有効になっておりません。
サーバー機能
SIS:○
DFS:○
DFS-R:○
プリントサーバー:○
DHCPサーバー:○
DNSサーバー:○
クォータ管理(ユーザ):○
クォータ管理(フォルダ):○
ファイルスクリーン管理:○
記憶域レポート管理:○
主な管理機能
・ユーザー/グループ作成(Windowsドメイン参照可能)
 最大登録可能ユーザー数:無制限(理論値)
 最大登録可能グループ数:無制限(理論値)
・共有フォルダ作成
 最大登録可能共有フォルダ数:無制限(理論値)
・推奨同時アクセスクライアント数:50クライアント程度
・共有フォルダへのアクセス権限設定
・ユーザーパスワード設定/変更
・UPSコントロール機能
・状況/障害通知機能(E-mail)
・障害警報機能(E-Mail/BEEP/LCD):RAIDエラー等

オプション品

■別売品(スペアドライブ)

  • <スペアドライブ>
  • SPD-5S500HR(オープンプライス)
  • SPD-5S1000HR(オープンプライス)
  • SPD-5S2000HR(オープンプライス)
  • <スライドレールキット>
  • LSV-RMKT-R01(オープンプライス)

■保守サービス

オンサイト保守※
SB-NASD-HP-01 オンサイト保守1年間パック 標準価格 \31,500
SB-NASD-HP-02 オンサイト保守2年間パック 標準価格 \50,000
SB-NASD-HP-03 オンサイト保守3年間パック 標準価格 \83,000
SB-NASD-HP-04 オンサイト保守4年間パック 標準価格 \123,000
SB-NASD-HP-05 オンサイト保守5年間パック 標準価格 \168,000
SB-NASD-HP-12 オンサイト保守2年目延長1年パック 標準価格 \29,000
SB-NASD-HP-13 オンサイト保守3年目延長1年パック 標準価格 \41,000
SB-NASD-HP-14 オンサイト保守4年目延長1年パック 標準価格 \56,000
SB-NASD-HP-15 オンサイト保守5年目延長1年パック 標準価格 \68,000
デリバリ保守
SB-NAS-DS-01 デリバリー保守1年間パック 標準価格 \17,000
SB-NAS-DS-02 デリバリー保守2年間パック 標準価格 \30,000
SB-NAS-DS-03 デリバリー保守3年間パック 標準価格 \40,000
SB-NAS-DS-04 デリバリー保守4年間パック 標準価格 \55,000
SB-NAS-DS-05 デリバリー保守5年間パック 標準価格 \70,000
SB-NAS-DS-11 デリバリー保守1年間延長パック 標準価格 \28,000
