NAS

LSV-5S4REWシリーズ

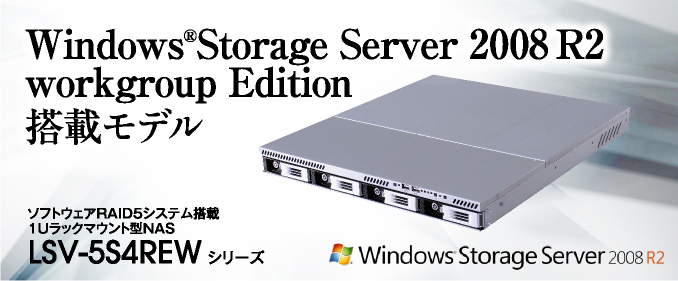

高信頼性HDD×4台、RAID5ラックマウント型NAS ソフトウェアRAID5システム搭載 1Uラックマウント型NAS LSV-5S4REW シリーズ

印刷用ページはこちら

WSS2008R2std SMB2.1 SMB2.0 SMB1.0 RAID5 HDDx4 HotSwap メール通知 GigabitLAN&2 USB2.0×4
USB3.0×2 USB3.0×1 高信頼性電源搭載 3年保証 オンサイト保守(オプション) 19型ラックマウントタイプ
※ディスク0はホットスワップ非対応です。
製品型番 総容量 JANコード 標準価格(税別) 備考
LSV-5S12T/4REW 12TB 4580333550794 298,000円
LSV-5S12T/4REWV 12TB 4580333553658 318,000円

製品特長

Windows®StorageSever 2008R2 workgroup edition搭載

本製品はMicrosoft社製Windows®Server2008R2ベースのOS、「Windows®StorageServer2008R2」を搭載しています。Windowsクライアントとの親和性はもとより、Windowsならではの安定した稼動性、SMB2.1搭載による高速データ転送、ActiveDirectory完全対応によりユーザ管理/アクセス管理の利便性向上、ACLによる下層フォルダに対してのアクセス権対応、共有データのバックアップ機能(Windowsサーバーバックアップ)、iSCSI機能によるNASのサーバ用外部ストレージ化、ボリュームシャドウコピー機能による全ファイルの世代管理機能など、Microsoft社の長年のサーバーOSの技術が凝縮されています。もちろん、ウイルスチェックソフトなどのセキュリティソフトやバックアップソフトのインストールも可能です。
また、コスト面で見てもWindows Server導入時に通常必要となるクライアントライセンス(CAL)が不要なため、導入時のトータルコストの削減に寄与します。
尚、本製品はクライアントライセンスは不要ですが、本製品に登録可能なユーザ数は50ユーザーまでに制限されています。50ユーザー以上でご利用いただく場合は、こちらのモデルをご購入ください。

Windows Sotrage Server2008 R2

Windows StorageServer2008R2  特集ページへ

スクリーニング済みNAS専用HDドライブWD REDシリーズ搭載

本製品に搭載するHDDはウエスタンデジタル社がNAS向けに開発したHDD「RED」シリーズを搭載。ファイルサーバー用途を前提とした高い信頼性と耐久性、高パフォーマンスを実現しつつも、大幅な消費電力の削減と発熱の低下を実現しました。この高信頼性ドライブを国内自社工場で全数スクリーニング試験を実施。この試験にパスしたドライブのみで出荷しております。

□ハード面での信頼性を向上
WD REDは今まで一般的にNASに搭載されていたHDDと異なり、エンタープライズ向けHDDに迫る1,000,000時間のMTBF(平均故障間隔)を達成。24時間365日稼働の設計と併せ、更なる信頼性向上を実現しました。

□RAIDシステム構築時の問題/振動対策:NAS ware
NASに搭載されるRAIDシステムを構築して使用する際の課題であるHDD間の振動の相互干渉に対し、WD REDはNAS wareにより自己振動の抑制を実現し、システムとしての信頼性を向上しました。

□発熱の低下とパフォーマンスの維持
HDDに対して熱は信頼性を落とす大敵です。WD REDは7200rpmクラスのHDD並みのデータ転送速度を実現しつつ5400rpmクラスのHDD並みの発熱量に抑えました。パフォーマンスを維持しつつ信頼性の向上を実現しました。

全てのHDドライブに対してスクリーニング試験を実施

管理を便利・簡単に「ロジテックツール」標準搭載

NASの管理をより便利に簡単にするために、ロジテックのNASだけに搭載されたオリジナルユーティリティ「ロジテックツール」。WindowsStorageServer標準ではサポートされていない機能を実現しています。

メール通知サービス 本製品に発生したRAIDエラーや停電等による不正電源断などのイベント情報を管理者のメールアドレスに配信します。離れた場所での運用にも安心してご利用いただけます。
RAIDビルダー 本製品に搭載されたHDDのRAID構成の変更や、リビルドなどのメンテナンス作業をが簡単に行えます。WindowsServerのRAIDの知識が無くとも簡単にRAIDの管理を行うことが可能です。
パワーボタン
挙動設定
パワーボタンの挙動を「一発シャットダウン」か「無反応」のいずれかの選択をすることが可能です。
フォルダ
アナライザ
ドライブ内のどのフォルダが多くの容量を消費しているのかをグラフィカルに確認できます。NASの空き容量が少なくなってきたときの整理用ツールとしてご活用いただけます。他にも便利な機能が搭載されています。詳しくは下記ロジテックツール特集ページをご確認ください。

メールでお知らせや、タイマー機能でらくらく管理!

LT(ロジテックツール) 詳細はこちら

オプションで最大5年間の保守サービスを用意

企業でNASを使用する場合、一番大きな運用コストが管理者の人件費といわれています。即ち、管理者の手間を省くことが運用コストの大きな低減につながるのです。そこで重要なのが保守サービスとなります。ロジテックのNAS製品は製品購入後、最大5年までの保守契約が可能で、万が一のトラブル発生時でも、迅速にハードウェアメンテナンスを行うことが可能です。保守サービスは日本全国対応可能ですので、管理者不在の拠点へのNAS製品の導入も安心して行うことが可能です。 お客様の運用に合わせて、サービスマンが訪問し、メンテナンス作業を行う「オンサイト保守」と、パーツのみを提供させていただく「デリバリー保守」の2パターンをご用意しました。運用に合わせた保守をご選択ください。

サービスマンが訪問オンサイト保守サービス 詳細はこちら

スマホからもセキュアなアクセス「ServersMan@CAS」搭載

本製品にはフリービット社製「ServersMan@CAS」が標準搭載されています。一般的なリモートアクセスツールでありがちな「ルーターに穴を開ける」事を行うことなくリモートアクセスを可能にします。スマートフォンの通信も全てSSLで暗号化されているので、セキュアにリモートアクセスを行うことが可能です。
スマートフォンはIOS、Androidに対応、スマートフォン側のアプリも無償でダウンロード可能となっております。

ServersMan@CAS

serversman 詳しくはこちら

仮想ディスクで使い方が広がる「VVAULT」搭載

LSV-5S4REWシリーズにはオレガ社製ストレージ仮想化ソフト「VVAULT(Basic版)」が、LSV-5S4REWVにはBasic版の制限を解除した「VVAULT Pro(1年ライセンス版)」が標準搭載されています。VVAULTを使うと仮想ディスクを利用した様々な機能が実現可能です。

VVAULT

  • バックアップデバイスを一括領域として:2つのUSBストレージデバイスを接続し、それを一括領域として認識させることで大容量のバックアップデバイスとして利用可能です。
  • NAS to NASのレプリケーションとして:VVAULT搭載のライブバックアップ機能を利用することでNAS間でのデータレプリケーションが可能になります。
  • 古いNASから新しいNASにシームレスにデータを移行する:古いNASのボリュームを仮想ドライブを構成するネットワークストレージとして登録することで、クライアントPCからは新しいNAS経由で古いNASのデータにアクセスでき、さらにバックグラウンドで古いNASのデータを新しいNASに移行することが可能。シームレスなデータ移行が可能となります。
  • 内蔵RAID1ボリュームをRAID10相当に利用する。

※VVALUTのサポートについて

  • VVAULT Basic版
    株式会社オレガのサポートコミュニティ「カスタマーズ・スクエア(登録無料)」のみのサポートとなります。
    電話・メールでの問い合わせ窓口はございません。
  • VVAULT Pro版(お客様がオレガでアップグレードされた場合)
    株式会社オレガのサポートコミュニティ「カスタマーズ・スクエア(登録無料)」のみのサポートとなります。
    電話・メールでの問い合わせ窓口はございません。
  • VVAULT Pro版(エレコムで販売のPro1年ライセンス版WindowsNASまたは追加購入ライセンスをご購入された場合)
    エレコムネットワークサポートで一次受付を致します。 お問合せ先はこちら

※本製品に搭載の「VVAULT Basic」では、接続可能なストレージ数が2台までに制限されています。制限を解除するには有償版ライセンスへのアップグレードが必要になります。

vvault 詳しくはこちら

HDD×4構成で用途に合わせたRAIDパターン

本製品にはRAID機能が搭載されており、データ領域のRAIDパターンも以下の4パターンより選択可能です。

パターン 説明
※[ ]内は使用目的例
使用可能容量(理論値)
12TBモデル
パターン1 RAID5モード
[通常のファイルサーバとして]
D:8880GB
パターン2 RAID5モード(HDD3台)+シングルドライブ
[ファイルサーバ+簡易バックアップとして]
D:5920GB
E:3000GB
パターン3 RAID1(ミラーリング)モード×2構成
[高可用性ファイルサーバとして]
D:2960GB
E:3000GB
パターン4 RAID0(ストライピング)モード
[バックアップ用やテンポラリ用途に]
D:11870GB

パターン1

パターン2

パターン3

パターン4

※パターン図はデータエリアを示し、OS領域については省略しています。 ※パターン4(RAID0)の場合、他のパターンと比較して耐障害性の確保はできません。 ※RAID構成を変更する場合、データエリアのすべてのデータが消去されますのでご注意ください。

また、システム領域もRAID1(ミラーディスク)で構成され、システムの可用性を高めています。更にホットスワップにも対応しており、通電状態でのハードディスクドライブの交換が可能です。無論、ドライブ復旧(リビルド)作業中もネットワーククライアントからのデータへのアクセスも可能で、トラブル発生時の業務への影響を最小限に抑えます。 また、システム領域に関しては全てのパターンにおいてミラードライブで構成。

アプリケーションのインストールにも対応

WindowsServerOS搭載の本製品はストレージ管理に係わるアプリケーションのインストールが可能となっております。ウイルスチェックソフトやバックアップソフトなど、よりセキュアにより便利に利用いただけます。また、皆様に安心してアプリケーションをご利用いただくために、これらのアプリケーションの動作確認をロジテックでも行っております。詳しくはこちらのページにてご確認ください。

アプリケーションのインストールにも対応

動作確認済みソフトウェア 一覧はこちら

バックアップツール標準搭載

本製品にはシステム/データバックアップが可能なユーティリティを用途に合わせて2種類搭載し、NAS内のシステムおよびデータのバックアップにご活用いただけます。 OS標準の「Windows Server バックアップ」と、スケジュール機能を強化した「データフォルダバックアップツール」を標準搭載しています。

□Windows Server バックアップ
Windows Server標準のバックアップツールで、データエリアだけでなく、システムエリアのバックアップにも対応します。システムの設定変更時やアプリケーションバージョンアップ時等に実行いただくと安心です。バックアップしたシステムデータは製品添付のリカバリDVDから戻すことで、データエリアをそのままで「ベアメタル復旧」を実行することができます。

□データフォルダバックアップツール
Windows Server バックアップでは1種類のスケジュールしか登録できませんが、データフォルダバックアップなら複数のバックアップスケジュールを登録することが可能ですので、より自由度の高いバックアップの構築が可能です。

アプリケーションのインストールにも対応


製品仕様

型番 LSV-5S12T/4REW
LSV-5S12T/4REWV
CPU Intel Atom CPU(Dualcore)
メモリ 4GB
LANポート 1000BASE-T/100BASE-TX 2ポート搭載
USB3.0ポート 2ポート(前面)搭載
USB2.0ポート (UPS、バックアップユニット接続用)4ポート搭載
sSATAポート (バックアップユニット接続用)1ポート搭載
対応RAIDレベル RAID5,1(ホットスワップ※),0
HDドライブ構成 3TB×4台
データ領域容量
※全機種、
1GB=1,000,000,000バイト計算
約8880GB(RAID5)
最大データ領域容量
※1GB=1,000,000,000バイト計算
:NTFSフォーマット
約11840GB(RAID0)
OS Windows Storage Server 2008 R2
workgroup Edition
動作時環境条件 温度 0°C〜40°C
相対湿度 20%〜80%(ただし、結露無きこと)
保管時環境条件 温度 -20℃〜50℃
相対湿度 20%〜80%
入力電圧 AC100V±10% 50/60Hz
発熱量 180kJ/h
消費電力(定格) 50W
グリーン購入法 適合
エネルギー消費効率
(省エネ法に基づく表示)
区分M 0.0042W/GB
外形寸法(幅×奥行き×高さ) 432.6×496×44mm(突起部を除く)
質量 約10.5kg
設置方向 ラックマウント設置
設置方法 ラックマウント設置
冷却ファン 内部冷却用ファン ×4
LANコネクタ形状 RJ-45(AUTO MDI/X) ×2
eSATAポートコネクタ形状 eSATAコネクタ ×1
USB3.0コネクタ形状 USBシリーズA×2
USB2.0コネクタ形状 USB シリーズA ×4
VGAポート ミニD-sub15p ×1(メンテナンス用)
ユニット前面装備 電源スイッチ(プッシュタイプ:ソフトスイッチ)
パワーランプ
LEDインフォメーションパネル
HDDモジュール(0〜3)(ドライブロック搭載)
USB3.0コネクタ×2
ユニット背面装備 LANコネクタ×2
VGAコネクタ(メンテナンス用)
USB2.0コネクタ×4
eSATAコネクタ×1
電源コネクタ
本体カラー シルバー
保証期間 無償保証:3年間

※WindowsStorageServer2008R2のソフトRAIDの仕様により、起動ディスクにエラーが発生した場合は、リビルドの前にシステムの再起動が必要となります。

■付属品

NAS本体 1台
電源ケーブル(アース付き:約1m) 1本
クイックスタートガイド 1枚
クイックリペアガイド 1枚
Microsoftライセンス規約(EULA) 1枚
ソフトウェア(CD-ROM)
LogitecNASサポートディスク
1枚
ソフトウェア(DVD)OSリカバリーディスク 1枚
VVAULT Pro ライセンスキー 1枚(LSV-5S4REWVシリーズのみ)
ドライブロックキー 2個
スライドレール金具 2本
スライドレール金具取付用ネジ 4本

管理ツールの特長

NASの設定や管理は、クライアントパソコンのリモートデスクトップから、NAS本体に内蔵された管理ツールをリモートデスクトップを経由して行います。ストレージ管理に特化したメニューで操作ができるので、管理者の負担を軽減できます。

  • ・サーバ名の設定
  • ・ネットワーク (IPアドレス等) の設定
  • ・共有フォルダの設定
  • ・インストールしたアプリケーションの管理
  • ・省電力管理
  • ・メール通知設定
  • ・データバックアップ
  • ・ログ管理
  • ・ディスクのイジェクト処理

クライアント環境

クライアント環境
Windows 8.1
Windows 8
Windows 7
Windows Vista
Windows XP Home Edition/Professional
Windows 2000 Professional Service Pack 1 以降
WindowsServer2012
WindowsStorageServer2012
WindowsServer2008(R2)
WindowsStorageServer2008(R2)
WindowsServer2003(R2)
WindowsStorageServer2003(R2)
Mac OS X 10.4.5 から
Linux
設定/管理時のクライアント環境
Windows 8.1
Windows 8
Windows 7
Windows Vista
Windows XP Professional Windows XP Professional ※64bit版を除く
WindowsServer2008(R2)
WindowsServer2003(R2) ※64bit版を除く

※対応OSは、いずれも日本語OSに限ります。
 パソコンは、上記OSのいずれかを搭載し、LAN環境に接続されていることが必要です。
※ルータを越えた転送を行う使用方法については、セキュリティの関係上、テクニカルサポート等ではサポートできません。

ネットワーク性能/データ運用性能

対応プロトコル
・TCP/IP
対応ファイルシステム
・SMB2.1:Windows 8.1/Windows 8/WindowsSerner2012(R2含む)/
 WindowsStorageServer2012(R2含む)/WindowsServer2008R2/WindowsStorageServer2008R2
・SMB2.0:WindowsVista/WindowsServer2008/WindowsStorageServer2008環境
・SMB1.0:WindowsXp/Windows2003(R2)環境/MacOS X環境/Linux環境
・NFS:Linux環境 ※
・http/WebDAV/FTP:Windows環境/MacOS X環境/Linux環境 ※
・iSCSIターゲット ※
※出荷時デフォルト設定では有効になっておりません。
サーバー機能
SIS:×
DFS:○
DFS-R:○
プリントサーバー:○
DHCPサーバー:○
DNSサーバー:×
クォータ管理(ユーザ):○
クォータ管理(フォルダ):○
ファイルスクリーン管理:○
記憶域レポート管理:○
主な管理機能
・ユーザー/グループ作成(Windowsドメイン参照可能)
 最大登録可能ユーザー数:50(規定による制限)
 最大登録可能グループ数:無制限(理論値)
・共有フォルダ作成
 最大登録可能共有フォルダ数:無制限(理論値)
・最大同時ログイン可能クライアント数:50クライアント(規定による制限)
・同時アクセスクライアント数:50クライアント(規定による制限)
・共有フォルダへのアクセス権限設定
・ユーザーパスワード設定/変更
・UPSコントロール機能
・状況/障害通知機能(E-mail)
・障害警報機能(E-Mail/BEEP/LCD):RAIDエラー等

オプション品

■別売品(スペアドライブ)

  • SPD-5S3000ZR(オープンプライス)

■保守サービス

オンサイト保守※
SB-NASD-HP-01 オンサイト保守1年間パック 標準価格 ¥31,500
SB-NASD-HP-02 オンサイト保守2年間パック 標準価格 ¥50,000
SB-NASD-HP-03 オンサイト保守3年間パック 標準価格 ¥83,000
SB-NASD-HP-04 オンサイト保守4年間パック 標準価格 ¥123,000
SB-NASD-HP-05 オンサイト保守5年間パック 標準価格 ¥168,000
SB-NASD-HP-12 オンサイト保守2年目延長1年パック 標準価格 ¥29,000
SB-NASD-HP-13 オンサイト保守3年目延長1年パック 標準価格 ¥41,000
SB-NASD-HP-14 オンサイト保守4年目延長1年パック 標準価格 ¥56,000
SB-NASD-HP-15 オンサイト保守5年目延長1年パック 標準価格 ¥68,000

※本製品添付の取付金具で固定されている場合、オンサイト保守作業員による製品の取り外し、設置は行いません。
お客様による取り外し、設置をお願いいたします。

デリバリ保守
SB-NAS-DS-01 デリバリー保守1年間パック 標準価格 ¥17,000
SB-NAS-DS-02 デリバリー保守2年間パック 標準価格 ¥30,000
SB-NAS-DS-03 デリバリー保守3年間パック 標準価格 ¥40,000
SB-NAS-DS-04 デリバリー保守4年間パック 標準価格 ¥55,000
SB-NAS-DS-05 デリバリー保守5年間パック 標準価格 ¥70,000
SB-NAS-DS-11 デリバリー保守1年間延長パック 標準価格 ¥28,000
