LSV-5S4CQWシリーズ

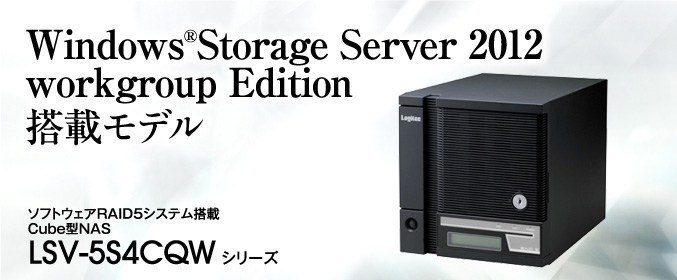

Windows®Storage Server 2012 workgroup Edition 搭載モデル。ソフトウェアRAID5システム搭載 Cube型NAS LSV-5S4CQW シリーズ

印刷用ページはこちら

WSS2012wkg SMB3.0 SMB2.1 SMB1.0 RAID5 HDDx4 HotSwap スケジュール電源管理 メール通知 GigabitLAN&2
USB3.0×3 USB2.0×4 1年保証 オンサイト保守(オプション)
※ディスク0はホットスワップ非対応です。
製品型番 総容量 JANコード 標準価格(税別) 備考
LSV-5S12T/4CQW 12TB 4580333547817 218,000円

販売終了

LSV-5S8T/4CQW 8TB 4580333547800 188,000円
LSV-5S4T/4CQW 4TB 4580333547794 160,000円
LSV-5S2T/4CQW 2TB 4580333547787 148,000円

製品特長

Windows®StorageServer2012 workgroup Edition 搭載

本製品はOSとして、Windowsクライアントとの親和性が高いWindows Storage Server 2012 workgroup Edition を搭載したシリーズです。Windowsクライアントとの親和性はもとより、Windowsならではの安定した稼動性、SMB2.1搭載による高速データ転送<ベンチマーク表示>、ActiveDirectory完全対応によりユーザ管理/アクセス管理の利便性向上、ACLによる下層フォルダに対してのアクセス権対応<図表表示>、共有データのバックアップ機能(Windowsサーバーバックアップ)、iSCSI機能によるNASのサーバ用外部ストレージ化、ボリュームシャドウコピー機能による全ファイルの世代管理機能など、Microsoft社の長年のサーバーOSの技術が凝縮されています。もちろん、ウイルスチェックソフトなどのセキュリティソフトやバックアップソフトのインストールも可能です。 また、コスト面で見てもWidnowsServer導入時に通常必要となるクライアントライセンス(CAL)が不要なため※、導入時のトータルコストの削減に寄与します。

※:クライアントライセンスは不要ですが、本製品に登録可能なユーザ数は50ユーザまでに制限されています。

高性能・高信頼性HDドライブ・全数スクリーニング試験済

本製品に搭載されているHDドライブはデータへのアクセス性能向上を図るため、7200rpmの高速回転タイプを採用しています。また、高速なだけでなくRAID構成での長時間運用に耐えうる信頼性の高いHDドライブを独自に厳選して搭載しております。更には、国内工場での生産時に搭載する全てのHDドライブに対してスクリーニング試験を実施。この試験にパスしたドライブのみで出荷をしております。お客様に安心してご利用いただけるように万全のチェック体制を整えております。

高性能・高信頼性HDドライブ・全数スクリーニング試験済

管理を便利・簡単に「ロジテックツール」標準搭載

NASの管理をより便利に簡単にするために、ロジテックのNASだけに搭載されたオリジナルユーティリティ「ロジテックツール」。WindowsStorageServer標準ではサポートされていない機能を実現しています。

メール通知サービス 本製品に発生したRAIDエラーや停電等による不正電源断などのイベント情報を管理者のメールアドレスに配信します。離れた場所での運用にも安心してご利用いただけます。
スケジュール電源
管理機能
NASの電源は常時ONのままで運用いただくケースがほとんどです。しかし、夜中に関しては、バックアップやWindowsUpdate以外以外は起動している必要がありません。本機能を利用すれば、曜日ごとに電源OFF(休止)/ONの時間を設定可能です。
RAIDビルダー 本製品に搭載されたHDDのRAID構成の変更や、リビルドなどのメンテナンス作業をが簡単に行えます。WindowsServerのRAIDの知識が無くとも簡単にRAIDの管理を行うことが可能です。
パワーボタン
挙動設定
パワーボタンの挙動を「一発シャットダウン」か「無反応」のいずれかの選択をすることが可能です。
フォルダ
アナライザ
ドライブ内のどのフォルダが多くの容量を消費しているのかをグラフィカルに確認できます。NASの空き容量が少なくなってきたときの整理用ツールとしてご活用いただけます。他にも便利な機能が搭載されています。詳しくは下記ロジテックツール特集ページをご確認ください。

メールでお知らせや、タイマー機能でらくらく管理!

LT(ロジテックツール) 詳細はこちら

高信頼性HDドライブを4台搭載

高信頼性HDドライブを4台搭載し、RAID5 システムを塔載しています。RAID5構成時は1台のHDドライブに障害が発生してもパリティデータの保持によりデータへのアクセスを維持することができ、ホットスワップ(※1)によるリビルド作業で、通常状態に復帰する事が可能で、万一の故障発生時にもシステムを停止することなくメンテナンスが可能です。また、「ギガビットイーサネット対応x2ポート」「USB3.0インターフェースx2ポート」「E-mail通知機能搭載」と、企業やSOHO環境での使用にも最適なモデルです。
※1:NAS本体の電源がオン状態のままで、ディスクの交換が行える機能です。リビルド作業には管理画面からの操作が必要です。

高信頼性HDドライブを4台搭載

アプリケーションのインストールにも対応

WindowsServerOS搭載の本製品はストレージ管理に係わるアプリケーションのインストールが可能となっております。ウイルスチェックソフトやバックアップソフトなど、よりセキュアにより便利に利用いただけます。また、皆様に安心してアプリケーションをご利用いただくために、これらのアプリケーションの動作確認をロジテックでも行っております。詳しくはこちらのページにてご確認ください。

アプリケーションのインストールにも対応

動作確認済みソフトウェア 一覧はこちら

高信頼性電源ユニットを搭載

本製品に搭載している電源ユニットには厳選した高信頼性電源を採用しています。長時間稼動で運用するNASにとって電源は製品の心臓とも云える重要なユニットです。ロジテックNASは高信頼性電源を採用することで更なる信頼性を確保しています。また、電源の寿命に影響する最大要因である熱処理に関しても、前面大半を占めるスリットからダイレクトに吸気する事により製品本体内の冷却性能を高め、更なる品質向上を実現しています。

オプションで最大5年間の保守サービスを用意

企業でNASを使用する場合、一番大きな運用コストが管理者の人件費といわれています。即ち、管理者の手間を省くことが運用コストの大きな低減につながるのです。そこで重要なのが保守サービスとなります。ロジテックのNAS製品は製品購入後、最大5年までの保守契約が可能で、万が一のトラブル発生時でも、迅速にハードウェアメンテナンスを行うことが可能です。保守サービスは日本全国対応可能ですので、管理者不在の拠点へのNAS製品の導入も安心して行うことが可能です。 お客様の運用に合わせて、サービスマンが訪問し、メンテナンス作業を行う「オンサイト保守」と、パーツのみを提供させていただく「デリバリー保守」の2パターンをご用意しました。運用に合わせた保守をご選択ください。

サービスマンが訪問オンサイト保守サービス 詳細はこちら

機密情報・個人情報もしっかり保護、ACE-CNX搭載

企業で使用するNASにとって、企業秘密や個人情報など、漏洩が許されないデータの取り扱いを視野に入れなくてはいけません。ネットワークのアクセスセキュリティをいくら厳重にしても、物理的にNASが盗難にあった場合はネットワークの設定はセキュリティとしては意味がありません。だからといって全ての社内データをメインフレームで取り扱うには莫大なコストを必要としてしまいます。
ロジテックのNASはVIA TECHNOLOGIES社の「ACE-CNX」によるディスク暗号化機能を搭載。NASユニットが物理的な盗難にあっても、ディスク上のデータが暗号化されているので、非常に安心です。また、CPU内の暗号化アクセラレータを利用した暗号化ですので、暗号化を有効にした場合でもCPUへの負荷を最小限に抑えています。

※暗号化ディスクでは、共有フォルダのシャドウコピー、Windows Server Backup、ロジテックツールの「データフォルダバックアップ」をご利用になれません。

WindowsStorageServer搭載ソフトRAIDタイプのNASでディスク暗号化機能を搭載しているのはロジテックだけです。ディスク暗号化機能  詳細はこちら

スマホからもセキュアなアクセス「ServersMan@CAS」搭載

本製品にはフリービット社製「ServersMan@CAS」が標準搭載されています。一般的なリモートアクセスツールでありがちな「ルーターに穴を開ける」事を行うことなくリモートアクセスを可能にします。スマートフォンの通信も全てSSLで暗号化されているので、セキュアにリモートアクセスを行うことが可能です。
スマートフォンはIOS、Androidに対応、スマートフォン側のアプリも無償でダウンロード可能となっております。

ServersMan@CAS

仮想ディスクで使い方が広がる「VVAULT(BASIC版)」搭載

本製品にはオレガ社製ストレージ仮想化ソフト「VVAULT Basic」が標準搭載されています。VVAULTを使うと仮想ディスクを利用した様々な機能が実現可能です。

VVAULT

  • バックアップデバイスを一括領域として:2つのUSBストレージデバイスを接続し、それを一括領域として認識させることで大容量のバックアップデバイスとして利用可能です。
  • NAS to NASのレプリケーションとして:VVAULT搭載のライブバックアップ機能を利用することで2台のNAS間でのデータレプリケーションが可能になります。
  • 古いNASから新しいNASにシームレスにデータを移行する:古いNASのボリュームを仮想ドライブを構成するネットワークストレージとして登録することで、クライアントPCからは新しいNAS経由で古いNASのデータにアクセスでき、さらにバックグラウンドで古いNASのデータを新しいNASに移行することが可能。シームレスなデータ移行が可能となります。
  • 内蔵RAID1ボリュームをRAID10相当に利用する。

※VVALUTのサポートについて

  • VVAULT Basic版
    株式会社オレガのサポートコミュニティ「カスタマーズ・スクエア(登録無料)」のみのサポートとなります。
    電話・メールでの問い合わせ窓口はございません。
  • VVAULT Pro版(お客様がオレガでアップグレードされた場合)
    株式会社オレガのサポートコミュニティ「カスタマーズ・スクエア(登録無料)」のみのサポートとなります。
    電話・メールでの問い合わせ窓口はございません。
  • VVAULT Pro版(エレコムで販売のPro1年ライセンス版WindowsNASまたは追加購入ライセンスをご購入された場合)
    エレコムネットワークサポートで一次受付を致します。 お問合せ先はこちら

※本製品に搭載の「VVAULT Basic」では、接続可能なストレージ数が2台までに制限されています。制限を解除するには有償版ライセンスへのアップグレードが必要になります。

HDD×4構成で用途に合わせたRAIDパターン

本製品にはRAID機能が搭載されており、データ領域のRAIDパターンも以下の4パターンより選択可能です。

パターン 説明
※[ ]内は使用目的例
使用可能容量(理論値)
2TBモデル 4TBモデル 8TBモデル 12TBモデル
パターン1 RAID5モード
[通常のファイルサーバとして]
D:1380GB D:2880GB D:5880GB D:8880GB
パターン2 RAID5モード(HDD3台)+シングルドライブ
[ファイルサーバ+簡易バックアップとして]
D:920GB
E:500GB
D:1920GB
E:1000GB
D:3920GB
E:2000GB
D:5920GB
E:3000GB
パターン3 RAID1(ミラーリング)モード×2構成
[高可用性ファイルサーバとして]
D:460GB
E:500GB
D:960GB
E:1000GB
D:1960GB
E:2000GB
D:2960GB
E:3000GB
パターン4 RAID0(ストライピング)モード
[バックアップ用やテンポラリ用途に]
D:1840GB D:3840GB D:7840GB D:11840GB

パターン1

パターン2

パターン3

パターン4

※パターン図はデータエリアを示し、OS領域については省略しています。 ※パターン4(RAID0)の場合、他のパターンと比較して耐障害性の確保はできません。 ※RAID構成を変更する場合、データエリアのすべてのデータが消去されますのでご注意ください。

また、システム領域もRAID1(ミラーディスク)で構成され、システムの可用性を高めています。更にホットスワップにも対応しており、通電状態でのハードディスクドライブの交換が可能です。無論、ドライブ復旧(リビルド)作業中もネットワーククライアントからのデータへのアクセスも可能で、トラブル発生時の業務への影響を最小限に抑えます。 また、システム領域に関しては全てのパターンにおいてミラードライブで構成。

製品仕様

型番 LSV-5S2T/4CQW
LSV-5S4T/4CQW
LSV-5S8T/4CQW
LSV-5S12T/4CQW
CPU VIA nano X2 CPU 1.6+GHz(1.8GHz)
メモリ 4GB
LANポート 1000BASE-T/100BASE-TX 2ポート搭載
シリアルポート RS-232C準拠(UPS接続用)
USB3.0ポート (バックアップユニット接続用)2ポート搭載
※リカバリーDVDなどの起動用には利用できません。
USB2.0ポート (UPS、バックアップユニット接続用)4ポート搭載
対応RAIDレベル RAID5,1(ホットスワップ),0
HDドライブ構成 LSV-5S2T/4CQW 500GB×4台
LSV-5S4T/4CQW 1TB×4台
LSV-5S8T/4CQW 2TB×4台
LSV-5S12T/4CQW 3TB×4台
データ領域容量
※全機種、
1GB=1,000,000,000バイト計算
LSV-5S2T/4CQW 約1380GB(RAID5)
LSV-5S4T/4CQW 約2880GB(RAID5)
LSV-5S8T/4CQW 約5880GB(RAID5)
LSV-5S12T/4CQW 約8880GB(RAID5)
最大データ領域容量
※1GB=1,000,000,000バイト計算
:NTFSフォーマット
LSV-5S2T/4CQW 約1840GB(RAID0)
LSV-5S4T/4CQW 約3840GB(RAID0)
LSV-5S8T/4CQW 約7840GB(RAID0)
LSV-5S12T/4CQW 約11840GB(RAID0)
ディスク回転数 7200rpm
OS Windows Storage Server 2012
workgroup Edition
動作時環境条件 温度 0℃〜40℃
相対湿度 20%〜80%(ただし、結露無きこと)
保管時環境条件 温度 -20℃〜50℃
相対湿度 20%〜80%
入力電圧 AC100V±10% 50/60Hz
発熱量 LSV-5S2T/4CQW 252kJ/h
LSV-5S4T/4CQW 288kJ/h
LSV-5S8T/4CQW 324kJ/h
LSV-5S12T/4CQW 324kJ/h
消費電力(定格) LSV-5S2T/4CQW 70W
LSV-5S4T/4CQW 80W
LSV-5S8T/4CQW 90W
LSV-5S12T/4CQW 90W
消費電力(最大) LSV-5S2T/4CQW 120W
LSV-5S4T/4CQW 120W
LSV-5S8T/4CQW 130W
LSV-5S12T/4CQW 140W
グリーン購入法 適合
エネルギー消費効率
(省エネ法に基づく表示)
LSV-5S2T/4CQW 区分i 0.0380W/GB
LSV-5S4T/4CQW 区分i 0.0208W/GB
LSV-5S8T/4CQW 区分i 0.0115W/GB
LSV-5S12T/4CQW 区分i 0.0076W/GB
VCCI VCCI ClassA準拠
外形寸法(幅×奥行き×高さ) 184×280×193mm(突起部を除く)
質量 LSV-5S2T/4CQW 約6.5kg
LSV-5S4T/4CQW 約6.5kg
LSV-5S8T/4CQW 約7.5kg
LSV-5S12T/4CQW 約7.8kg
設置方向 垂直
設置方法 机上設置
冷却ファン HDドライブ用ファン ×1
電源用ファン ×1(内部)
LANコネクタ形状 RJ-45(AUTO MDI/X) ×2
シリアルコネクタ形状 D-sub 9ピン ×1
USB3.0コネクタ形状 USB シリーズA ×2
USB2.0コネクタ形状 USB シリーズA ×4
VGAポート ミニD-sub15p ×1(メンテナンス用)
ユニット前面装備 電源スイッチ(プッシュタイプ:ソフトスイッチ)
パワーランプ
LANアクティブランプ(LANポート1連動)
液晶パネル
HDDアクセスランプ
HDDモジュール(0〜3)
セキュリティロック
ユニット背面装備 LANコネクタ×2
シリアルコネクタ
VGAコネクタ(メンテナンス用)
USB3.0コネクタ×2
USB2.0コネクタ×4
電源コネクタ(3極,アース付き)
本体カラー ブラック
梱包寸法(幅×奥行き×高さ) 390×294×313mm
梱包質量 10.0kg
保証期間 無償保証:1年間

■付属品

NAS本体 1台
電源ケーブル(アース付き:約1m) 1本
クイックスタートガイド 1枚
クイックリペアガイド 1枚
Microsoftライセンス規約(EULA) 1枚
ソフトウェア(CD-ROM)
LogitecNASサポートディスク
1枚
ソフトウェア(CD-ROM)OSリカバリーディスク 1枚
セキュリティキー 2個

管理ツールの特長

NASの設定や管理は、クライアントパソコンのリモートデスクトップから、NAS本体に内蔵された管理ツールをリモートデスクトップを経由して行います。ストレージ管理に特化したメニューで操作ができるので、管理者の負担を軽減できます。

  • ・サーバ名の設定
  • ・ネットワーク (IPアドレス等) の設定
  • ・共有フォルダの設定
  • ・インストールしたアプリケーションの管理
  • ・省電力管理
  • ・メール通知設定
  • ・データバックアップ
  • ・ログ管理
  • ・ディスクのイジェクト処理

クライアント環境

クライアント環境
Windows 8
Windows 7
Windows Vista
Windows XP Home Edition/Professional
Windows 2000 Professional Service Pack 1 以降
WindowsServer2012
WindowsStorageServer2012
WindowsServer2008(R2)
WindowsStorageServer2008(R2)
WindowsServer2003(R2)
WindowsStorageServer2003(R2)
Mac OS X 10.0.4 から
Linux
設定/管理時のクライアント環境
Windows 8
Windows 7
Windows Vista
Windows XP Professional ※64bit版を除く
WindowsServer2012
WindowsServer2008(R2)
WindowsServer2003(R2) ※64bit版を除く

※対応OSは、いずれも日本語OSに限ります。
 パソコンは、上記OSのいずれかを搭載し、LAN環境に接続されていることが必要です。
※ルータを越えた転送を行う使用方法については、セキュリティの関係上、テクニカルサポート等ではサポートできません。

ネットワーク性能/データ運用性能

対応プロトコル
・TCP/IP
対応ファイルシステム
・SMB3.0:Windows8/WindowsServer2012/WindowsStorageServer2012環境
・SMB2.1:Windows7/WindowsServer2008R2/WindowsStorageServer2008R2環境
・SMB2.0:WindowsVista/WindowsServer2008/WindowsStorageServer2008環境
・SMB1.0:WindowsXp/Windows2003(R2)環境/MacOS X環境/Linux環境
・NFS:Linux環境 ※
・http/WebDAV/FTP:Windows環境/MacOS X環境/Linux環境 ※
・iSCSIターゲット ※
※出荷時デフォルト設定では有効になっておりません。
サーバー機能
SIS:×
DFS:○
DFS-R:○
プリントサーバー:○
DHCPサーバー:×
DNSサーバー:×
クォータ管理(ユーザ):○
クォータ管理(フォルダ):○
ファイルスクリーン管理:○
記憶域レポート管理:○
主な管理機能
・ユーザー/グループ作成(Windowsドメイン参照可能)
 最大登録可能ユーザー数:50(規定による制限)
 最大登録可能グループ数:無制限(理論値)
・共有フォルダ作成
 最大登録可能共有フォルダ数:無制限(理論値)
・最大同時ログイン可能クライアント数:50クライアント(規定による制限)
・同時アクセスクライアント数:50クライアント(規定による制限)
・共有フォルダへのアクセス権限設定
・ユーザーパスワード設定/変更
・UPSコントロール機能
・状況/障害通知機能(E-mail)
・障害警報機能(E-Mail/BEEP/LCD):RAIDエラー等
・スケジュール電源管理機能:曜日ごとに電源ON/OFF(休止)の時間設定が可能
・ディスク暗号化

オプション品

■別売品(スペアドライブ)

  • SPD-5S500S(オープンプライス)
  • SPD-5S1000S(オープンプライス)
  • SPD-5S2000S(オープンプライス)
  • SPD-5S3000S(オープンプライス)

■保守サービス

オンサイト保守
SB-NASD-HP-01 オンサイト保守1年間パック 標準価格 \31,500
SB-NASD-HP-02 オンサイト保守2年間パック 標準価格 \50,000
SB-NASD-HP-03 オンサイト保守3年間パック 標準価格 \83,000
SB-NASD-HP-04 オンサイト保守4年間パック 標準価格 \123,000
SB-NASD-HP-05 オンサイト保守5年間パック 標準価格 \168,000
SB-NASD-HP-12 オンサイト保守2年目延長1年パック 標準価格 \29,000
SB-NASD-HP-13 オンサイト保守3年目延長1年パック 標準価格 \41,000
SB-NASD-HP-14 オンサイト保守4年目延長1年パック 標準価格 \56,000
SB-NASD-HP-15 オンサイト保守5年目延長1年パック 標準価格 \68,000
デリバリ保守
SB-NAS-DS-01 デリバリー保守1年間パック 標準価格 \17,000
SB-NAS-DS-02 デリバリー保守2年間パック 標準価格 \30,000
SB-NAS-DS-03 デリバリー保守3年間パック 標準価格 \40,000
SB-NAS-DS-04 デリバリー保守4年間パック 標準価格 \55,000
SB-NAS-DS-05 デリバリー保守5年間パック 標準価格 \70,000
SB-NAS-DS-11 デリバリー保守1年間延長パック 標準価格 \28,000
