NAS

LSV-5S4CKWA/Bシリーズ

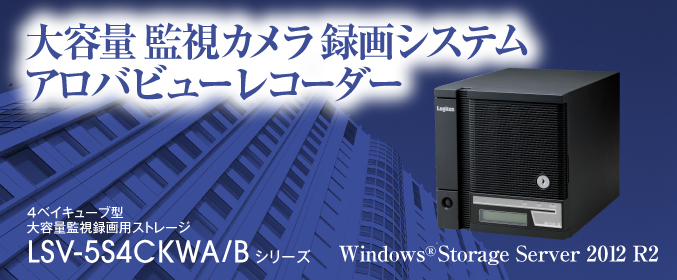

Windows®Storage Server 2012 R2 workgroup Edition&RAID5搭載 4ベイキューブ型 大容量監視録画システム アロバビューレコーダ LSV-5S4CKWA_B シリーズ

印刷用ページはこちら

WSS2012R2wkg SMB3.0 カメラ台数4台&10台 RAID5 HDD×4 HotSwap GigabitLAN×2 USB3.0×2 USB2.0×4 3年保証
オンサイト保守(オプション) スケジュール電源管理 メール通知
※ディスク0はホットスワップ非対応です。
製品型番 総容量 JANコード 標準価格(税別) 備考
LSV-5S16T4CKWB 16TB 4580333558400 ¥428,000

アロバビュー10ライセンス添付

LSV-5S12T4CKWB 12TB 4580333558394 ¥368,000

アロバビュー10ライセンス添付

LSV-5S8T/4CKWA 8TB 4580333558387 ¥278,000

アロバビュー4ライセンス添付

LSV-5S4T/4CKWA 4TB 4580333558370 ¥258,000

アロバビュー4ライセンス添付


製品特長

長時間録画に対応した低コストIP監視カメラ録画システム

企業用ファイルサーバーとして実績のあるWINASシリーズのハードウェア/システムを利用し、ルクレ社「アロバビュー」を搭載した事で、安定して運用いただける長時間録画が可能な監視カメラ録画システムを低コストで実現いたしました。

システム例

すぐに使える。ルクレ社「アロバビュー」プリインストール

本製品には監視カメラ録画システムアプリケーションとして、7年連続国内シェアNo.1(※)のルクレ社「アロバビュー」をプリインストールしています。解りやすいユーザインターフェースが好評で、コンビニから発電所まで10,000社以上の導入実績を誇ります。10メーカー、350機種以上の監視・防犯カメラに対応しており、さまざまな環境の監視録画ストレージとしてご利用いただけます。
製品のプリインストールライセンスは4カメラ版と10カメラ版の2種類を用意しております。
※テクノ・システムリサーチ社調べ

アロバビューロゴ

  • ● 面倒なインストール作業は不要
  • ● 同じネットワークが存在するカメラを自動登録。面倒なカメラ設定も不要
  • ● カメラ1000台を超えるようなシステムに多数導入されている安心の信頼性
  • ● カメラメーカーを問わないマルチベンダー仕様で350機種以上のカメラに対応
  • ● 録画再生は簡単3ステップ小規模システムにおける初心者でも簡単に扱える直観的な操作性
  • ● 操作・表示画面をお好みにカスタマイズ、イベント発生時の通知機能を搭載
  • ● クライアントPCから外部機器を遠隔制御可能
  • ● 録画映像をダウンロード可能
  • ● アロバビューのサポートもワンストップ化

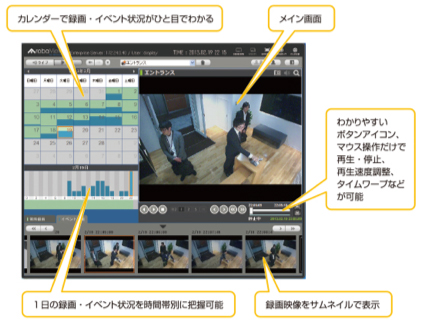

アロバビューメイン画面

Windows®StorageServer2012 R2 workgroup Edition 搭載

本製品には長時間での連続稼働での録画のため Windows® StorageServer2012 R2 workgroup Editionを搭載しています。Microsoft社の長年のサーバーOSの技術が凝縮されており、長時間運用での安定性を実現しています。

3年保証+WD社Redドライブ搭載で常時稼働でも安心利用

本製品にはWesternDigital社製 NAS用高信頼性HDドライブ「Red」モデルを4台搭載しています。また、冗長性機能として4台のHDDでRAID5 システムを塔載しています。RAID5構成時は1台のHDドライブに障害が発生してもパリティデータの保持によりデータへのアクセスを維持、録画の継続を行うことができ、ホットスワップ(※1)によるリビルド作業で、通常状態に復帰する事が可能です。
※アロバビューのアプリケーションとしての保証期間は1年となります。

Redドライブ



録画管理もストレージ管理もブラウザ経由で簡単に

本製品の管理はブラウザ経由で行うことが可能です。録画管理はアロバビューの管理ページに、ストレージ管理についてはロジテックツール(ロジテックNAS用管理ツール)のWebUIで行うことが可能です。一般的なWindowsServerのGUIではなく、ブラウザベースで操作できますので、Windows Serverの知識の無い方でも即ご利用いただけます。

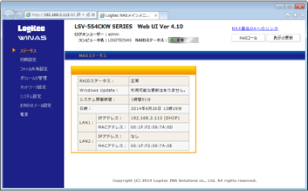

ブラウザベースで管理可能

UPSでの管理にも対応。

本製品のは連続稼働を想定してるので、万が一の電源障害に備えたUPS(無停電電源装置)の管理にも対応しています。不意の停電等でも正常にNASをシャットダウンできるので、重要な録画データを保持する事が可能です。また、復電時には自動的には自動的に本製品の電源もONになりますので、手間をかけることなく運用いただけます。

【対応UPS】
APC:SmartUPSシリーズ+Powerchute(BusinessEdition/NetworkShutdown)
OMRON:BY-Sシリーズ
ユタカ電機:YESW-73WAシリーズ
ダイトエレクトロン:Eatonシリーズ

大容量 HDDx4のRAID5構成で出荷

本製品は長時間録画に対応するため、HDDを4本搭載、更に冗長化に対応する為にRAID5で構成されております。また、システム領域もRAID1(ミラーディスク)で構成され、システムの可用性を高めています。更にホットスワップにも対応しており、通電状態でのハードディスクドライブの交換が可能です。無論、ドライブ復旧(リビルド)作業中もデータへのアクセスも可能で、トラブル発生時の業務への影響を最小限に抑えます。

説明 使用可能容量(理論値)
4TBモデル 8TBモデル 12TBモデル 16TBモデル
RAID5モード
D:2880GB D:5880GB D:8880GB D:11880GB

スクリーニング済みNAS専用HDドライブWD REDシリーズ搭載

本製品に搭載するHDDはウエスタンデジタル社がNAS向けに開発したHDD「RED」シリーズを搭載。ファイルサーバー用途を前提とした高い信頼性と耐久性、高パフォーマンスを実現しつつも、大幅な消費電力の削減と発熱の低下を実現しました。この高信頼性ドライブを国内自社工場で全数スクリーニング試験を実施。この試験にパスしたドライブのみで出荷しております。

□ハード面での信頼性を向上
WD REDは今まで一般的にNASに搭載されていたHDDと異なり、エンタープライズ向けHDDに迫る1,000,000時間のMTBF(平均故障間隔)を達成。24時間365日稼働の設計と併せ、更なる信頼性向上を実現しました。

□RAIDシステム構築時の問題/振動対策:NAS ware
NASに搭載されるRAIDシステムを構築して使用する際の課題であるHDD間の振動の相互干渉に対し、WD REDはNAS wareにより自己振動の抑制を実現し、システムとしての信頼性を向上しました。

□発熱の低下とパフォーマンスの維持
HDDに対して熱は信頼性を落とす大敵です。WD REDは7200rpmクラスのHDD並みのデータ転送速度を実現しつつ5400rpmクラスのHDD並みの発熱量に抑えました。パフォーマンスを維持しつつ信頼性の向上を実現しました。

全てのHDドライブに対してスクリーニング試験を実施

オンサイト・デリバリの各種保守サービスにも対応

本製品では長期間、安心してご利用いただけるように、ハードウェアの保守として、オンサイト保守サービス、デリバリ保守サービスをオプションでご用意しております。万が一の録画ユニットのハードウェアトラブルの場合でも、迅速な対応が可能となります。詳しくはオンサイト保守サービスパックページをご参照ください。

オンサイト保守サービス 詳細はこちら



製品仕様

型番 LSV-5S4T/4CKWA
LSV-5S8T/4CKWA
LSV-5S12T4CKWB
LSV-5S16T4CKWB
CPU VIA nano X2 CPU 1.6+GHz(1.8GHz)
メモリ 4GB
LANポート 1000BASE-T/100BASE-TX 2ポート搭載
シリアルポート RS-232C準拠(UPS接続用)
USB3.0ポート (バックアップユニット接続用)2ポート搭載
※リカバリーDVDなどの起動用には利用できません。
USB2.0ポート (UPS、バックアップユニット接続用)4ポート搭載
対応RAIDレベル RAID5,1(ホットスワップ),0
HDドライブ構成 LSV-5S4T/4CKWA 1TB×4台
LSV-5S8T/4CKWA 2TB×4台
LSV-5S12T/4CKWB 3TB×4台
LSV-5S16T/4CKWB 4TB×4台
データ領域容量 LSV-5S4T/4CKWA 約2880GB (RAID5)
LSV-5S8T/4CKWA 約5880GB (RAID5)
LSV-5S12T/4CKWB 約8880GB (RAID5)
LSV-5S16T/4CKWB 約11880GB (RAID5)
最大データ領域容量
※(1GB=1,000,000,000
バイト計算):NTFSフォーマット
LSV-5S4T/4CKWA 約3840GB (RAID0)
LSV-5S8T/4CKWA 約7840GB (RAID0)
LSV-5S12T/4CKWB 約11840GB (RAID0)
LSV-5S16T/4CKWB 約15840GB (RAID0)
OS Windows Storage Server 2012 R2 workgroup Edition
動作時環境条件 温度 0°C〜40°C
相対湿度 20%〜80%(ただし、結露無きこと)
保管時環境条件 温度 -20°C〜50°C
相対湿度 20%〜80%
入力電圧 AC100V±10% 50/60Hz
消費電力(定格) LSV-5S4T/4CKWA 65W
LSV-5S8T/4CKWA 70W
LSV-5S12T/4CKWB 70W
LSV-5S16T/4CKWB 75W
消費電力(最大) LSV-5S4T/4CKWA 100W
LSV-5S8T/4CKWA 100W
LSV-5S12T/4CKWB 110W
LSV-5S16T/4CKWB 110W
発熱量 LSV-5S4T/4CKWA 234kJ/h
LSV-5S8T/4CKWA 252kJ/h
LSV-5S12T/4CKWB 252kJ/h
LSV-5S16T/4CKWB 270kJ/h
グリーン購入法 適合
エネルギー消費効率 LSV-5S4T/4CKWA 区分i, 0.0169W/GB
LSV-5S8T/4CKWA 区分i, 0.0089W/GB
LSV-5S12T/4CKWB 区分i, 0.0059W/GB
LSV-5S16T/4CKWB 区分i, 0.0047W/GB
VCCI VCCI ClassA
外形寸法(幅×奥行き×高さ) 184×280×193mm(突起部を除く)
質量 LSV-5S4T/4CKWA 約6.5kg
LSV-5S8T/4CKWA 約7.5kg
LSV-5S12T/4CKWB 約7.8kg
LSV-5S16T/4CKWB 約7.8kg
設置方向 垂直
設置方法 机上設置
冷却ファン HDドライブ用ファン ×1
電源用ファン ×1(内部)
コネクタ形状 LAN RJ-45(AUTO MDI/X) ×2
シリアル D-sub 9ピン
USB3.0 USBシリーズA ×2
USB2.0 USBシリーズA ×4
VGAポート ミニD-sub15p ×1(メンテナンス用)
ユニット前面装備 電源スイッチ(プッシュタイプ:ソフトスイッチ)
パワーランプ
LANアクティブランプ(LANポート1連動)
液晶パネル
HDDアクセスランプ
HDDモジュール(0〜3)
セキュリティロック
ユニット背面装備 LANコネクタ×2
シリアルコネクタ
VGAコネクタ(メンテナンス用)
USB3.0コネクタ×2
USB2.0コネクタ×4
電源コネクタ(3極,アース付き)
本体カラー ブラック
梱包寸法(幅×奥行き×高さ) 390×313×294mm
梱包質量 10.0kg
保証期間 無償保証:3年間 ※アロバビューアプリケーションは1年間

■付属品

NAS 1台
電源ケーブル(アース付き) 1本
ソフトウェア(CD-ROM)
LogitecNASサポートディスク
1枚
ソフトウェア(DVD-ROM)
OSリカバリーディスク
1枚
アロバビューライセンスパック 1個
クイックスタートガイド 1枚
クイックリペアガイド 1枚
Microsoftライセンス規約(EULA) 1枚
セキュリティキー 2個

クライアント環境

設定/管理時のクライアント環境
(リモートデスクトップ接続)
Windows 8.1
Windows 8
Windows 7
Windows Vista
Windows XP Professional ※64bit版を除く
WindowsServer2012(R2)
WindowsServer2008(R2)
WindowsServer2003(R2) ※64bit版を除く
(WebUI:ブラウザ経由)
Windows 8.1
Windows 8
Windows 7
Windows Vista
WindowsServer2012(R2)
WindowsServer2008(R2)

いずれのOSでもInternetExplorer9以上であること。
InternetExplorer以外のブラウザでの動作はサポート対象外です。

※対応OSは、いずれも日本語OSに限ります。
 パソコンは、上記OSのいずれかを搭載し、LAN環境に接続されていることが必要です。
※ルータを越えた転送を行う使用方法については、セキュリティの関係上、テクニカルサポート等ではサポートできません。

ネットワーク性能/データ運用性能

対応プロトコル
・TCP/IP
対応ファイルシステム
・SMB3.0:Windows8.1/Windows8/WindowsServer2012(R2)/WindowsStorageServer2012(R2)環境
・SMB2.1:Windows7/WindowsServer2008R2/WindowsStorageServer2008R2環境
・SMB2.0:WindowsVista/WindowsServer2008/WindowsStorageServer2008環境
・SMB1.0:WindowsXp/Windows2003(R2)環境/MacOS X環境/Linux環境
・NFS:Linux環境 ※
・http/WebDAV/FTP:Windows環境/MacOS X環境/Linux環境 ※
・iSCSIターゲット ※

※出荷時デフォルト設定では有効になっておりません。

オプション品

■別売品(スペアドライブ)

  • スペアドライブ「SPD-5S1000ZS」 :標準価格 ¥オープンプライス
  • スペアドライブ「SPD-5S2000ZS」 :標準価格 ¥オープンプライス
  • スペアドライブ「SPD-5S3000ZS」 :標準価格 ¥オープンプライス
  • スペアドライブ「SPD-5S4000ZS」 :標準価格 ¥オープンプライス

■保守パック

データ復旧サービス付オンサイト保守
SB-NASD-DF-01 オンサイト保守1年間パック :標準価格 ¥51,500
SB-NASD-DF-02 オンサイト保守2年間パック :標準価格 ¥90,000
SB-NASD-DF-03 オンサイト保守3年間パック :標準価格 ¥143,000
SB-NASD-DF-04 オンサイト保守4年間パック :標準価格 ¥203,000
SB-NASD-DF-05 オンサイト保守5年間パック :標準価格 ¥268,000
SB-NASD-DF-12 オンサイト保守2年目延長1年パック :標準価格 ¥49,000
SB-NASD-DF-13 オンサイト保守3年目延長1年パック :標準価格 ¥61,000
SB-NASD-DF-14 オンサイト保守4年目延長1年パック :標準価格 ¥76,000
SB-NASD-DF-15 オンサイト保守5年目延長1年パック :標準価格 ¥88,000
オンサイト保守
SB-NASD-HP-01 オンサイト保守1年間パック :標準価格 ¥31,500
SB-NASD-HP-02 オンサイト保守2年間パック :標準価格 ¥50,000
SB-NASD-HP-03 オンサイト保守3年間パック :標準価格 ¥83,000
SB-NASD-HP-04 オンサイト保守4年間パック :標準価格 ¥123,000
SB-NASD-HP-05 オンサイト保守5年間パック :標準価格 ¥168,000
SB-NASD-HP-12 オンサイト保守2年目延長1年パック :標準価格 ¥29,000
SB-NASD-HP-13 オンサイト保守3年目延長1年パック :標準価格 ¥41,000
SB-NASD-HP-14 オンサイト保守4年目延長1年パック :標準価格 ¥56,000
SB-NASD-HP-15 オンサイト保守5年目延長1年パック :標準価格 ¥68,000
デリバリ保守
SB-NAS-DS-01 デリバリー保守1年間パック  :標準価格 ¥17,000
SB-NAS-DS-02 デリバリー保守2年間パック  :標準価格 ¥30,000
SB-NAS-DS-03 デリバリー保守3年間パック  :標準価格 ¥40,000
SB-NAS-DS-04 デリバリー保守4年間パック  :標準価格 ¥55,000
SB-NAS-DS-05 デリバリー保守5年間パック  :標準価格 ¥70,000
SB-NAS-DS-11 デリバリー保守1年間延長パック :標準価格 ¥28,000

■動作確認済み機器

無停電源ユニットUPS
APC社:Smart-UPSシリーズ
OMRON社:BYシリーズ、BNシリーズ
ダイトエレクトロン株式会社:EatonUPS 5P,5PX,EXシリーズ
