LSV-5S4CWG series  竹 RAID5システム搭載省電力キューブ型NAS

製品の特徴と主なテクノロジー

本製品は、低消費電力ハードディスクを採用したRAID5搭載NASです。ピークタイムにおける消費電力は、従来モデル「LSV-5S4C」シリーズの90Wと比較して約40%ダウンの58W、また同容量帯の一般的な汎用サーバの180Wと比較した場合、約66%ダウンという、低消費電力性能を持つNASです。
さらにスケジュールに従って電源のON/OFFを曜日単位で設定できる休止モード設定で、総合的な消費電力カットにも貢献いたします。
平成23年7月1日より施行された電気事業法第27条への対策にはもちろん、恒常的な電力消費の低減に役立ちます。
Ethernetネットワークに接続することにより、クライアントPCとのファイル共有を可能にします。ファイル共有に関する各種管理もクライアントPCからリモートで行う事ができますので、管理者の負担を大幅に軽減できます。OSとして、Windowsクライアントとの親和性が高いWindows Storage Server 2008 R2 workgroup Edition を搭載したシリーズです。
500GB,1TB,2TBのHDドライブを4台搭載し、RAID5 システムを塔載しています。RAID5構成時は1台のHDドライブに障害が発生してもパリティデータの保持によりデータへのアクセスを維持することができ、ホットスワップ(※1)によるリビルド作業で、通常状態に復帰する事が可能で、万一の故障発生時にもシステムを停止することなくメンテナンスが可能です。ユーザは、およそ1380GB,2880GB,5880GBのデータ領域容量を使用することができます。また、「ギガビットイーサネット対応x2ポート」「E-mail通知機能搭載」と、企業やSOHO環境での使用にも最適なモデルです。

※1:NAS本体の電源がオン状態のままで、ディスクの交換が行える機能です。ディスク交換時には管理画面からの操作が必要です。

LSV-5S4C
  • Kicon_GigaBIT対応×2ポート
  • Kicon_HDD×4
  • Kicon_メモリ3GB
  • Kicon_USBポート×4
  • Kicon_UPS対応
  • Kicon_盗難防止機構搭載
  • WindowsStorageServer2003R2
  • omrom_UPS
  • APC
  • グリーン購入法
  • オンサイト保守
  • 1年保障
  • RAID構成変更可
  • ディスク暗号化
●テクノロジー
  • WSS2008R2搭載
  • 圧倒的な高速データ転送
  • 低消費電力HD採用

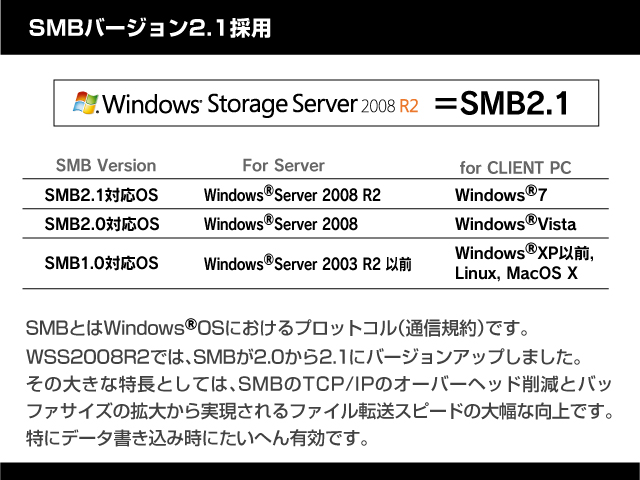

  • SMB2.1対応
  • 国産電源ユニット
  • システムリカバリーDVD

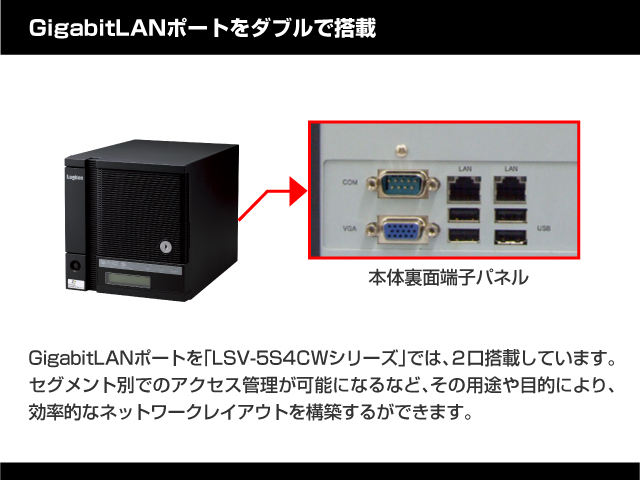

  • GigabitLANが2ポート

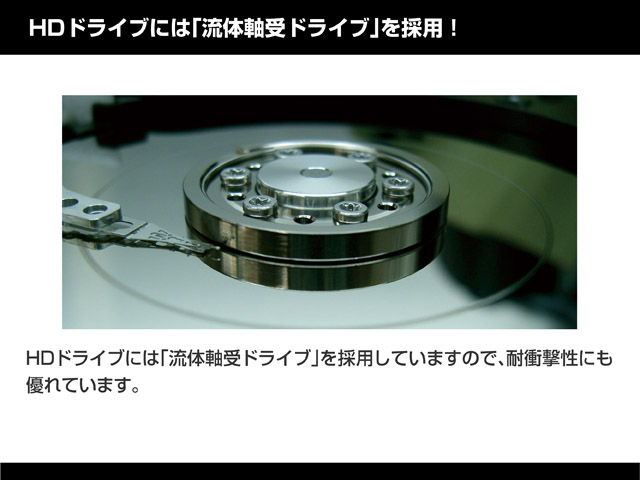

  • 流体軸受ドライブ
  • パソコンで設定・管理
  • アプリケーションインストール

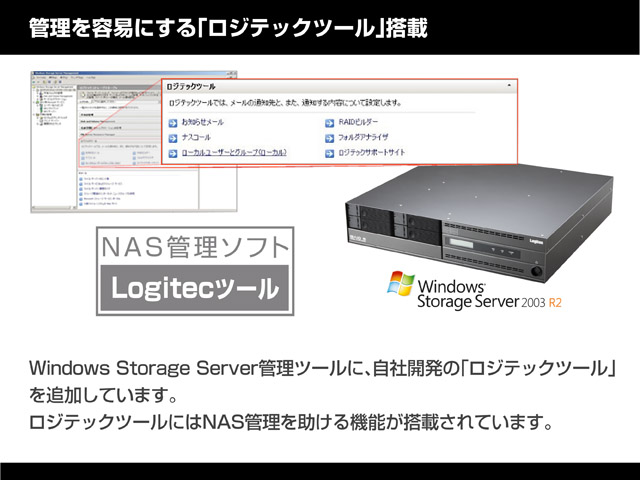

  • ロジテックツール搭載
  • Win/Mac大容量共有
  • 液晶パネル

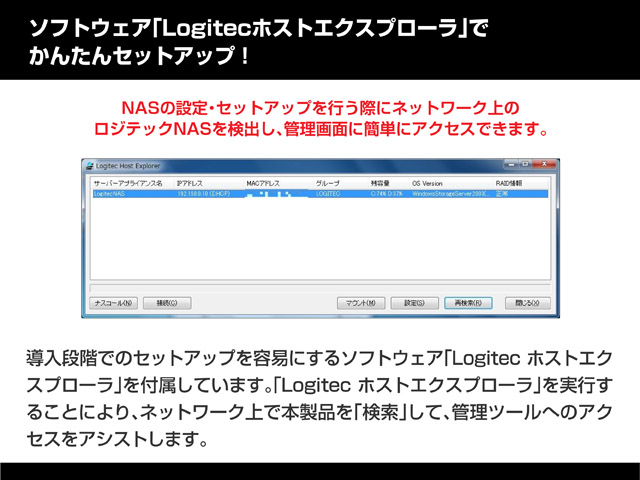

  • Logitec ホストエクスプローラ

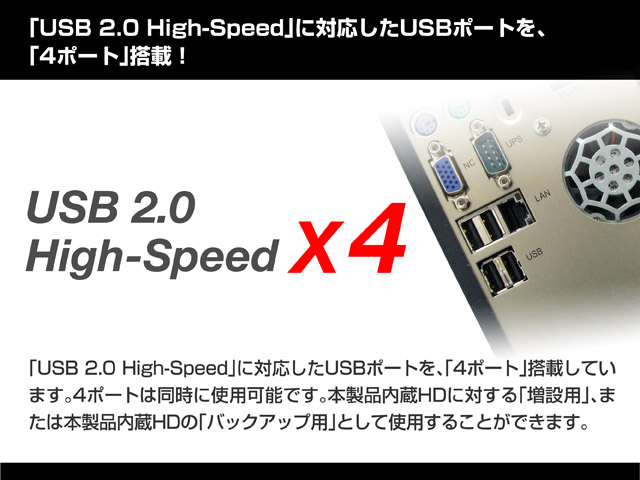

  • USB 2.0 High-Speed×4ポート
  • コンパクト筐体
  • RAIDビルダー搭載
ラインナップ
  • 8TB TYPE
  • 4TB TYPE
  • 2TB TYPE


※記載されている価格は消費税別のメーカー希望小売価格です。[価格表記について]

●従来モデルより約40%の低消費電力を実現

本製品は、低消費電力ハードディスクを採用したRAID5搭載NASです。ピークタイムにおける消費電力は、従来モデル「LSV-5S4C」シリーズの90Wと比較して約40%ダウンの58W、また同容量帯の一般的な汎用サーバの180Wと比較した場合、約66%ダウンという、低消費電力性能を持つNASです。

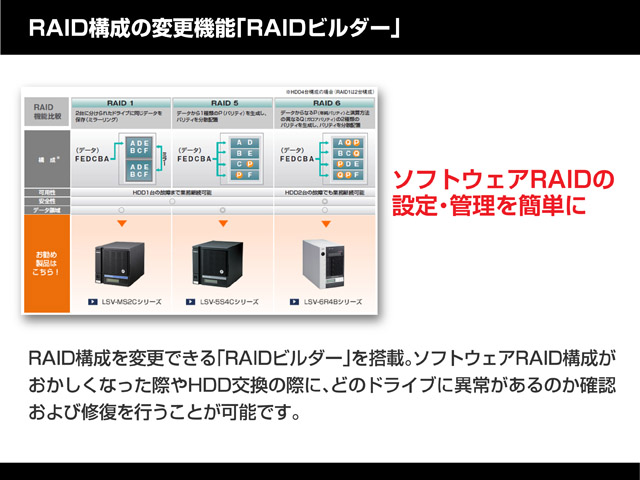

●RAID構成の変更機能「RAIDビルダー」

RAID構成を変更できる「RAIDビルダー」を搭載。ソフトウェアRAID構成がおかしくなった際やHDD交換の際に、どのドライブに異常があるのか確認および修復を行うことが可能です。

また、下記のようにRAID構成パターンを変更することが可能です。※

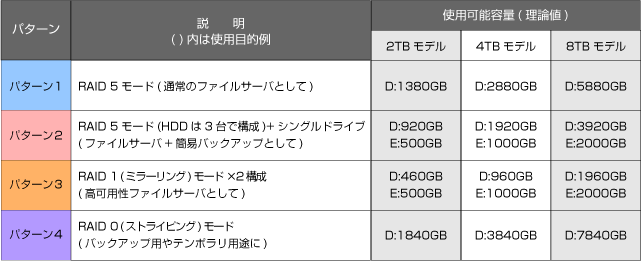

RAID構成パターン表

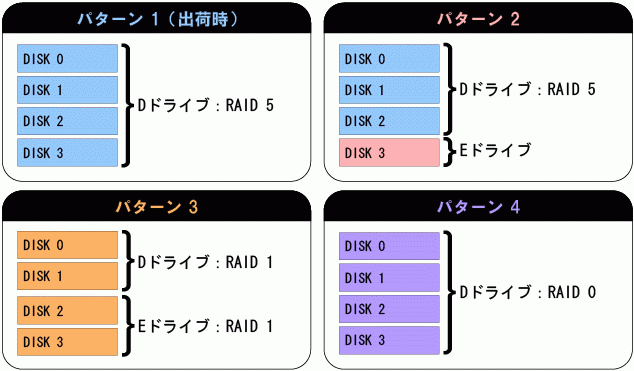

RAID構成パターン図

※パターン図はデータエリアを示し、OS領域については省略しています。
※パターン4(RAID0)の場合、他のパターンと比較して耐障害性の確保はできません。
※RAID構成を変更する場合、データエリアのすべてのデータが消去されますのでご注意ください。

製品関連情報

製品仕様

型番 LSV-5S2T/4CWG LSV-5S4T/4CWG LSV-5S8T/4CWG
CPU VIA nano CPU 1.3+GHz(1.6GHz)
メモリ 3GB
LANポート 1000BASE-T/100BASE-TX 2ポート搭載
シリアルポート RS-232C準拠(UPS接続用)
USBポート (UPS、バックアップユニット接続用) 4ポート搭載
対応RAIDレベル RAID(ホットスワップ)
HDドライブ構成 500GB×4台 1TB ×4台 2TB×4台
データ領域容量 約1380GB(RAID5) 約2880GB(RAID5) 約5880GB(RAID5)
※全機種、1GB=1,000,000,000バイト計算
最大データ領域容量 約1840GB(RAID0) 約3840GB(RAID0) 約7840GB(RAID0)
※(1GB=1,000,000,000バイト計算):NTFSフォーマット
ディスク回転数 IntelliPower
OS Windows Storage Server 2008 R2 workgroup Edition
動作時環境条件 温度:10℃〜35℃、相対湿度 :20%〜80%(ただし、結露無きこと)
保管時環境条件 温度:-20℃〜50℃、相対湿度 :20%〜80%
入力電圧 AC100V±10% 50/60Hz
消費電力(定格) 56W 60W 60W
発熱量 201kJ/h 216kJ/h 216kJ/h
エネルギー消費効率
(省エネ法に基づく表示)
区分i 0.0304W/GB 区分i 0.0156W/GB 区分i 0.0077W/GB
外形寸法
(幅×奥行き×高さ)

184×280×193mm(突起部を除く)

質量 約6.5kg 約7.1kg 約7.3kg
設置方向 垂直
設置方法 机上設置
LANコネクタ形状 RJ-45(AUTO MDI/X) x2
シリアル コネクタ形状 D-sub 9ピン x1
USBコネクタ形状 USB シリーズA ×4
VGAポート ミニD-sub15p x1(メンテナンス用)
冷却ファン HDドライブ用ファン×1、電源用ファン×1(内部)
ユニット前面装備 電源スイッチ(プッシュタイプ:ソフトスイッチ)、パワーランプ
LANアクティブランプ(LANポート1連動)、液晶パネル、HDDアクセスランプ、
HDDモジュール(0〜3)、セキュリティロック
ユニット背面装備 LANコネクタx2、シリアルコネクタ、VGAコネクタ(メンテナンス用)
USB2.0コネクタx4、電源コネクタ(3極,アース付き)
本体カラー
保証期間 無償保証:1年間

※WindowsStorageServer2008R2のソフトRAIDの仕様により、起動ディスクにエラーが発生した場合は、リビルドの前にシステムの再起動が必要となります。

付属品

NAS本体×1台  電源ケーブル(アース付き:約1m)×1本
クイックスタートガイド×1枚  クイックリペアガイド ×1枚
保証書(クイックスタートガイドに印刷)×1枚  Microsoftライセンス規約(EULA)×1枚
ソフトウェア(CD-ROM)LogitecNASサポートディスク×1枚
ソフトウェア(CD-ROM)OSリカバリーディスク×1枚
セキュリティキー×2個

別売品(スペアドライブ)
SPD-5S500G オープンプライス
SPD-5S1000G オープンプライス
SPD-5S2000G オープンプライス
保守サービス

ロジテックNASオンサイト保守についてはこちらをご覧ください(オンサイト保守サービス

管理ツールの特徴

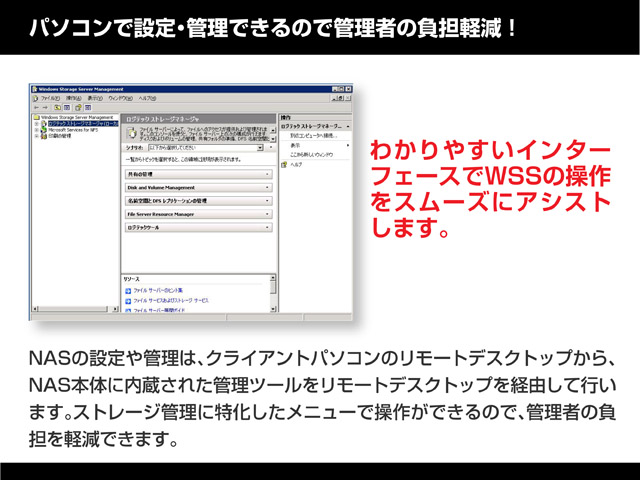

NASの設定や管理は、クライアントパソコンのリモートデスクトップから、NAS本体に内蔵された管理ツールをリモートデスクトップを経由して行います。ストレージ管理に特化したメニューで操作ができるので、管理者の負担を軽減できます。

・サーバ名の設定
・ネットワーク (IPアドレス等) の設定
・共有フォルダの設定
・インストールしたアプリケーションの管理
・省電力管理
・メール通知設定
・データバックアップ
・ログ管理
・ディスクのイジェクト処理

クライアント環境

クライアント環境 Windows 7
Windows Vista
Windows XP Home Edition/Professional
Windows 2000 Professional Service Pack 1 以降
Mac OS X 10.0.4 から
Linux
設定/管理時のクライアント環境 Windows 7
Windows Vista
Windows XP Professional
  • ※対応OSは、いずれも日本語OSに限ります。パソコンは、上記OSのいずれかを搭載し、LAN環境に接続されていることが必要です。
  • ※セキュリティの関係上、ルータを越えた転送を行う使用方法については、未サポートとなります。

ネットワーク性能/データ運用性能

対応プロトコル TCP/IP
対応ファイルシステム * CIFS(SMB2.1) : Windows環境
* DFS
* NFS  : Linux環境
* FTP  : Windows環境/Macintosh環境/Linux環境 ※
※出荷時デフォルト共有フォルダでは有効になっておりません。
主な管理機能 ■ユーザー/グループ作成(Windowsドメイン参照可能)
 最大登録可能ユーザー数:50(理論値)
 最大登録可能グループ数:無制限(理論値)
■共有フォルダ作成
 最大登録可能共有フォルダ数:無制限(理論値)
■ログイン&アクセス
 最大同時ログイン可能クライアント数:50クライアント
 同時アクセスクライアント数:50クライアント(推奨値25)
そのほかの機能 * 共有フォルダへのアクセス権限設定
* ユーザーパスワード設定/変更
* 状況/障害通知機能(E-mail)
* 障害警報機能(E-Mail/BEEP/LCD):RAIDエラー等

確認済みのギガビットイーサネットハブ

LAN-GSW24P/HGW (24ポート)
LAN-GSW08/PCW (8ポート)
LAN-GSW08P/MA (8ポート)
LAN-GSW05/PCW (5ポート)
LAN-GSW05P/MA (5ポート)


FAQ:ロジテックNASとGigaHUBの接続について



確認済みの対応UPS

オムロン管理ソフトウェア:
PowerActPro3.2/4
UPS型式 対応
BNシリーズ
BYシリーズ
BXシリーズ ×※
BZシリーズ ×※
APC管理ソフトウェア:
PowerChute BusinessEditionDelux8.0.1,
PowerChutes NetworkShutdown2.2.3
Windows電源管理
Smart UPSシリーズ
ESシリーズ ×※
CSシリーズ ×※

※UPSが矩形(くけい)波形出力のため使用不可

接続確認済の外付ハードディスクドライブ

 ・暗号機能モデル
   LSV-BK2000/U2、LSV-BK1000/U2
   ※最新ユーティリティは以下でダウンロードできます。
    /down/soft/nas/lsvbku2.html
 ・スタンダードモデル
   LHD-ENU2Wシリーズ

※1:本製品での検証結果です。そのほかのWindows Storage Server搭載NASでの動作を保証するものではありません。
