マルチメディア

D端子-RGBコンバータ

	－　2004年6月中旬　生産終了　－ ■製品型番　　　：LDC-RGB1 ■標準価格　　　：\ 22,000

▼

■製品の概要：

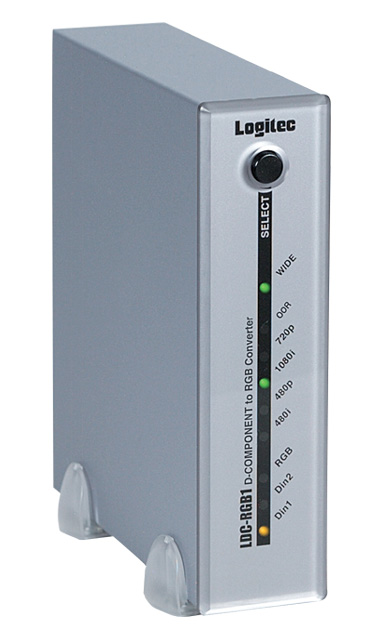

LDC-RGB1は、家庭用AV機器から出力されるコンポーネントビデオ信号（D端子）を、パソコン用CRTモニタで表示可能なアナログRGB信号に変換するためのコンバータです。ハイビジョン画像やプログレッシブ画像を、一般の家庭用TVよりも高解像度なパソコン用CRTモニタで鑑賞することができます。高精細映像の魅力を、あますところなく引き出すことができるビデオコンバータです。

アナログRGB入力も可能で、ビデオ信号切り換え器としての機能を搭載していますので、AV機器とパソコンを同時に接続して、切り換えて使用することができます。
▼

■製品の特長：

D端子の信号をアナログRGB信号に変換する、ビデオコンバータです。
コンポーネントビデオ信号（D端子）を、アナログRGB信号に変換するビデオコンバータです。家庭用AV機器から出力される映像を、パソコン用CRTモニタで表示することができます。

BS/110度CSデジタルハイビジョンチューナーやD-VHSデッキから出力されるハイビジョン画像や、プログレッシブ対応のDVDプレーヤーや家庭用ゲーム機から出力されるプログレッシブ画像を、一般の家庭用TVよりも高解像度なパソコン用CRTモニタで鑑賞することができます。

※プログレッシブ出力が可能な家庭用ゲーム機は、「Xbox」および「ゲームキューブ」です。また、ゲーム自体がプログレッシブに対応している必要があります。

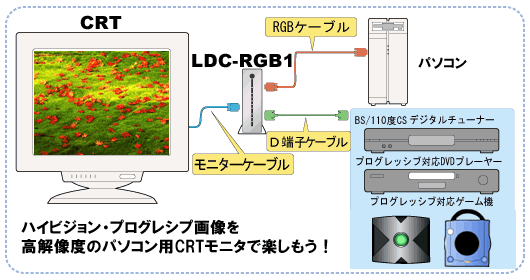

パソコンとAV機器か、ゲーム機を同時に接続して切り換えてご利用できます。

専用LSIの採用により、高精細映像の魅力をあますところなく引き出します。
心臓部にあたるコンポーネント（Y/Pb/Pr）ビデオ信号からRGB信号への変換回路には、ハイビジョンの帯域幅に対応した専用LSIを採用していますので、ハイビジョン放送をはじめとする高精細映像の魅力をあますところなく引き出します。

ハイビジョン対応テレビ	LDC-RGB1＋CRTモニタ
Ｄ３端子入力付きハイビジョン対応３２型フラットワイドテレビ	ダイヤモンドトロン管採用２２型フラットディスプレイ＋LDC-RGB1

【撮影条件】
アストロデザイン信号発生器「VG-847」から1080iモノスコープ信号をＤ端子から入力し、同一条件にて管面撮影
　　　　　　　

ビデオ信号切り換え器としても優れた性能を備えています。
ビデオ信号の切り換えや出力段のドライブには、高帯域ビデオスイッチと高性能ビデオアンプを採用していますので、パソコンのビデオ信号切り換え器としても優れた性能を備えています。
コンパクト設計により、場所をとりません。
47（幅）×170（高さ）×150（奥行き）mmのコンパクト設計を行っていますので、場所をとらずに設置できます。縦置きだけではなく、横置きも可能です。

▼

■対応入力信号：

480P（プログレッシブ）
1080i（ハイビジョン）
720P（ハイビジョン・プログレッシブ）

※480i（D1）のコンポーネントビデオ信号は、アナログRGB信号に変換できません。また、対応入力信号以外の信号が入力された場合、画面表示は行われません。
※本製品は音声信号の処理機能を搭載していません。AV機器／ゲーム機より出力される音声の再生には、別途オーディオ機器などへの接続が必要となります。

■接続可能なCRTモニタ：

アナログRGB（ミニD-Sub 15ピン）入力端子を装備したCRTモニタ
アナログRGB（ミニD-Sub 15ピン）入力端子を装備した3管式プロジェクタ

※本製品はスキャンコンバータではありませんので、モニタ側がサポートしていない解像度では表示できません。
※液晶方式，DLP方式，プラズマ方式などのモニタ／プロジェクタでは表示できません。

▼

■製品仕様：

型番	LDC-RGB1
パッケージ
対応入力信号（D端子）	480P（プログレッシブ）　1080i（ハイビジョン）　720P（ハイビジョン・プログレッシブ）
入力信号／コネクタ形状	コンポーネントビデオ　　：D端子（2系統）　アナログRGB　　　　　　：ミニD-Sub 15ピン（1系統）
出力信号／コネクタ形状	アナログRGB　　　　　　：ミニD-Sub 15ピン（1系統）
周波数特性	コンポーネント入力　　　：30MHz以上　アナログRGB入力　　　　：100MHz以上
入力電圧（ACアダプタ）	AC100V±10％　50/60Hz
消費電力（定格）	4.5W（ACアダプタを含む）
外形寸法（幅×高さ×奥行き）	47×170×150mm 　（縦置き時，本体のみ，突起部を除く）
質量	750g（本体のみ）
設置方向	垂直／水平
冷却ファン	なし
保証期間	1年間
グリーン購入法	対象外

▼

■付属品一覧：

D端子-RGBコンバータ　　　　　　　　　　　　　　　　　　　　　 1台
ACアダプタ　　　　　　　　　　　　　　　　　　　　　　　　　　1個
コンポーネントビデオケーブル（D端子－D端子：約1.5m）　　　　　1本
アナログRGBケーブル（ミニD-Sub－ミニD-Sub：約1.5m）　　　　　 1本
縦置き用スタンド　　　　　　　　　　　　　　　　　　　　　　　1セット
横置き用ゴム足　　　　　　　　　　　　　　　　　　　　　　　　1シート
マニュアル　　　　　　　　　　　　　　　　　　　　　　　　　　1冊

※記載の商品名、会社名は各社の商標または登録商標です。改良のため仕様等予告無く変更する場合があります。
