PCカード

USB 2.0/1.1対応 I/Fカード(CardBus用)

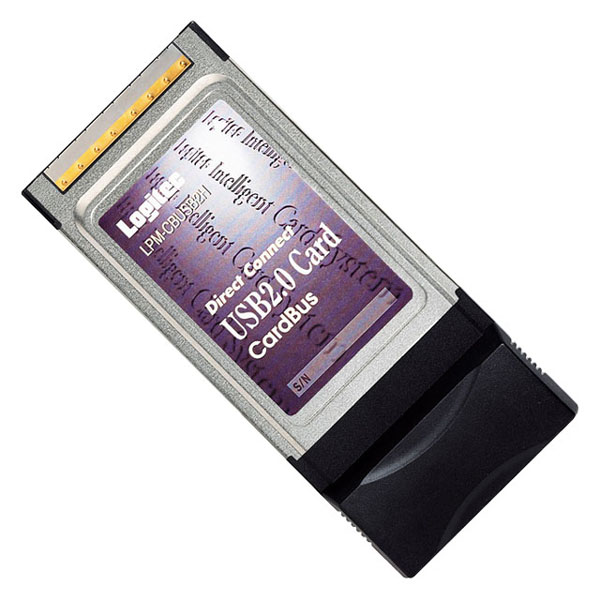

製品写真
▲画像拡大



− 2004年2月中旬 生産終了 −


製品型番   :LPM-CBUSB2H
標準価格(税別)   :\ 3,880

JANコード :49 92072 69005 9

CardBus対応マーク USB 2.0ロゴマーク USB 2.0対応マーク WindowsPC対応マーク MacPC対応マーク

概要 特長 接続可能PC 対応OS 仕様 付属品





戻る
■製品の概要:

LPM-CBUSB2Hは、CardBus用のPCIバス用のUSB 2.0 High-Speed I/Fカードです。480Mbpsの高速データ転送が可能なUSB 2.0のHigh-Speedに対応し、従来のUSB 1.1対応のデバイスを接続することも可能です。USB シリーズAコネクタを2ポート搭載し、バスパワーの供給も可能です。


戻る
■製品の特徴:

  1. USB 2.0ポートの持たないパソコンで、高速なUSB 2.0機器を使用できます。
    480Mbpsの高速データ転送が可能な「USB 2.0 High-Speed」に対応しています。従来のUSB 1.1にも対応していますので、USB 1.1対応のデバイスを接続することも可能です。もちろん、接続するUSB機器の「ホットプラグ」に対応します。

  2. 従来モデルより最大40%の高速化を実現しています。
    高性能「USBホストコントローラチップ」の搭載、および「フィルタドライバ」により、高速データ転送を実現しています。従来モデル(LPM-CBUSB2)と比較した場合、「最大40%」の高速化を実現しました。

    • 「USBホストコントローラチップ」は、NEC社製の最新チップ「uPD720101」を搭載しています。

    • 付属の「フィルタドライバ」は、パソコン本体のCardBusコントローラの性能を最大限に引き出します。

  3. 搭載する2ポートは、同時使用が可能です。
    USB シリーズAコネクタを「2ポート」装備し、2ポートは「同時使用」が可能です。USBコネクタをPCカード本体に装備していますので、USBケーブルをPCカード本体に直接接続することができます。

  4. バスパワー供給が可能です。
    接続するUSB機器への、「バスパワー電源供給」が可能です。バスパワーは、以下の2通りの方式で供給することができます。カード単体でも供給することが可能ですが、接続するUSB機器により供給能力が不足する場合には、「ACアダプタ」を併用することが可能です。

    • カード単体で使用する場合には、カード内部で+3Vの入力電圧を+5Vに昇圧し、2ポート合計で「450mA(Max)」の電源供給能力を持ちます。

    • 別売品の「ACアダプタ(型番:LPM-CBUSB2-AD)」を使用した場合には、各ポートあたり「500mA(Max)」の電源供給能力を持ちます。

  5. 過電流監視/保護機能を搭載した、安心設計のPCカードです。

    • 「過電流監視機能」を搭載していますので、USBバスパワーの過電流を検出して、自動的にバスパワーを遮断することができます。

    • 「過電流保護機能」を搭載していますので、CardBus側の過電流を検出して、+5V系回路への電流を遮断し、CardBus側への負担をカットすることができます。

    • 別売品のACアダプタ使用時には、内部昇圧回路をOFFにして、CardBus側の消費電流を低減します。


戻る
■接続可能なパソコン: 新しい接続情報についてはこちら

  • DOS/Vパソコン/PC98-NXシリーズ
  • PowerBookシリーズ

PC Card Standard(CardBus)準拠のPCカードスロットを搭載していることが必要です。

※SONY社のVAIOノート「505シリーズ」の場合、多くのモデルで動作しないことが確認されています。詳しくは、弊社テクニカルサポートへご相談ください。


戻る
■対応OS: 新しい対応情報についてはこちら

  • Windows XP Home Edition/Professional(Service Pack 1 以降)
  • Windows Me/Windows 98(Second Edition含む)
  • Windows 2000 Professional

  • Mac OS X 10.3 から 10.3.2 まで


※対応OSは、いずれも日本語OSに限ります。また、パソコン本体が対応していないOSでは使用できません。


戻る
■製品仕様:
型番  LPM-CBUSB2H
パッケージ写真
パッケージ写真
▲画像拡大

対応スロット  PC Card Standard(CardBus)準拠 TypeII
インターフェース  USB 2.0 High-Speed(従来のUSB 1.1にも対応)
最大データ転送速度(理論値)  USB High-Speed     :480Mbps
 USB Full-Speed     :12Mbps
 USB Low-Speed      :1.5Mbps
コネクタ数  2ポート
コネクタ形状  USB シリーズA
USBバスパワー供給
 カード単体       :2ポート合計450mA(Max)
 ACアダプタ使用時    :各ポートあたり500mA(Max)
入力電圧  DC3.3V±5%
消費電流(Max)  300mA
外形寸法(縦×横×厚さ)  121×54×13.5mm
質量  47g
保証期間  1年間
グリーン購入法  対象外
※USBケーブル、ACアダプタを接続するコネクタ部分は、PCカードスロットの外に露出します。露出する部分の寸法は、30×54×13.5mmです。


戻る
■付属品一覧:
USB 2.0 I/Fカード 1枚
 ソフトウェア(CD-ROM)
    LogitecWare
1枚
 マニュアル 1式
 保証書 1枚


■別売品

・ACアダプタ「LPM-CBUSB2-AD」      :標準価格(税別) \ 2.500
