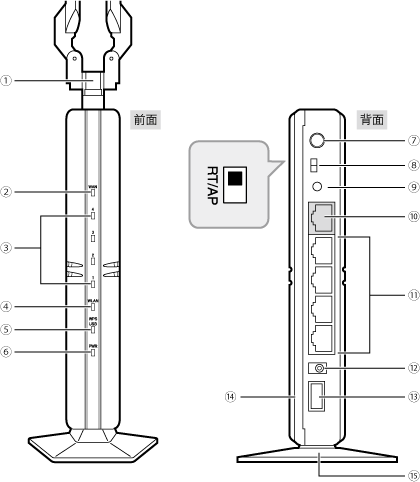

4. 各部の名称とはたらき

排熱のため、輸送時に貼り付けられていた傷防止用のフィルムは、はがしてご利用ください。
番号 名称 はたらき
① 外部アンテナ 電波をより強く、安定して送受信するためのアンテナです。電波の感度を上げるために角度などを調整できます。可動範囲については、「外部アンテナの可動範囲」をご参照ください。
② WANランプ
（青色）※		 点灯：WAN側とのリンクが確立しています。
点滅：データ転送中です。　消灯：未接続の状態です。
③ LAN1～4ランプ
（青色）※		 点灯：有線LAN接続のパソコンやネットワーク機器とリンクが確立しています。
点滅：データ転送中です。　消灯：未接続の状態です。
④ WLANランプ
（青色）		 点滅（青色）：11n/g/b（2.4GHz帯）と11n/a（5GHz帯）の両方で無線LAN機能を使用中です。
点滅（赤色）：11n/g/b（2.4GHz帯）と11n/a（5GHz帯）のいずれかで無線LAN機能を使用中です。
消灯：無線LAN機能が無効の場合に消灯します。
⑤ WPS/USBランプ
（赤色）※		 点灯：有線または無線で本製品に接続するパソコンが「USB機器管理ツール」を使って、本製品につながっているUSB機器に「接続」している状態です。
点滅：WPSボタンを押してWPS機能を利用している状態です。約2分間、1秒間隔で点滅します。
消灯：WPS機能を使用していない場合および、いずれのクライアントからもUSB機器に接続していない状態です。
［ご注意］
・本製品のUSBポートに、USB機器を接続しただけでは点灯しません。
・USB機器を本製品から取り外すときは、このランプが消灯していることを確認してください。
⑥ PWR（パワー）
ランプ（青色）※		 点灯：本製品の電源が入った状態です。
消灯：本製品の電源が切れた状態です。
⑦ WPS設定ボタン WPS機能搭載の無線子機（無線アダプタなど）と接続するときに使用します。
⑧ RT/APモード
切り替えスイッチ		 本製品をRT（ルータ）モードで使用するか、AP（アクセスポイント）モードで使用するかを選択するスイッチです。
⑨ Reset（リセット）
ボタン		 このボタンを10秒以上押し続けると、PWRランプが点滅し、本製品の設定値が初期化されます（工場出荷時の状態に戻ります）。PWRランプが点滅しているときは、電源を切らないでください。
⑩ WANポート（青色） CATVモデム、ONU、CTUなどの終端装置からのケーブルを接続します。
⑪ LANポート1～4 パソコンやネットワーク機器を、有線LANで本製品に接続するためのポートです。
⑫ DC IN
（電源ジャック）		 本製品に付属のACアダプタを接続します。本製品に付属以外のACアダプタを接続しないようにしてください。
⑬ USBポート プリンタ、ハードディスク、USBメモリなどのUSB機器を接続し、同じネットワーク内のパソコンで共有することができます。詳しくは、「Chapter 4 USBポート活用編」または本製品に付属の紙版マニュアル「USBかんたん接続ガイド」をお読みください。
⑭ 背面カバー 製造ラベルおよび暗号キーラベルを隠すためのカバーです。詳しくは、「背面カバーについて（製造ラベル・暗号キーラベルの確認）」をお読みください。
⑮ スタンド 本製品は、付属のスタンドを使用することで、縦置き、横置きどちらにでも対応します。詳しくは、「設置時のご注意」および「壁面などへのネジ止めで固定する場合」をお読みください。

※ランプの状態は、いずれも「ランプ点灯モード」の状態を表します。「節電スケジュール機能」が働いている状態では、WLANランプは消灯します。

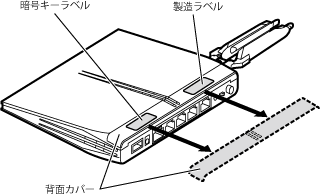

●背面カバーについて（製造ラベル・暗号キーラベルの確認）
本製品は暗号キーを容易に見られないようにするため、およびデザイン性を重視するために、製造ラベルと暗号キーラベルを隠すための背面カバーが装着されています。情報の確認が必要な場合は、イラストを参考にして背面カバーを外してください。

設定情報シールについて
暗号キーを確認するために背面カバーを外すのが面倒な場合は、本製品に付属の「設定情報シール」を本体やマニュアルに貼り付けるなどして、ご利用ください。



●設置時のご注意
本製品は縦置き、横置きの両方に対応しています。縦置き/横置きいずれの場合も、必ず付属のスタンドにセットしてご使用ください。 いずれの方向で設置する場合も、転落・引き抜け防止措置をとってください。本製品が動作している状態での転落や、コネクタ類の引き抜けは故障・データ消失の原因となります。

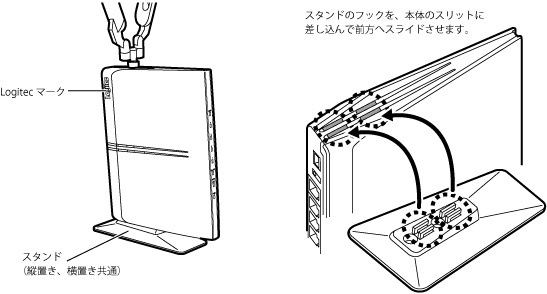

◆縦置き時
縦置きの場合は、LEDランプを前面として、Logitecマークが左側面の上側になるように設置します。

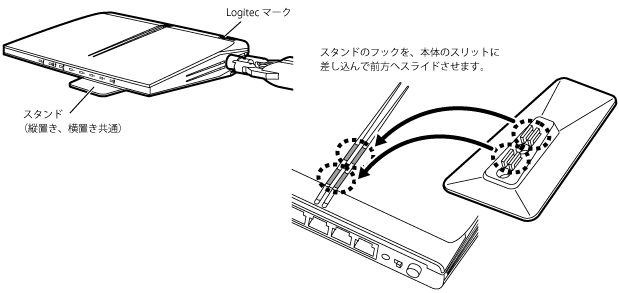

◆横置き時
横置きの場合は、LEDランプを前面として、Logitecマークが上面になるように設置します。



●壁面などへのネジ止めで固定する場合
本製品は壁面などに設置できるように、スタンドに2か所のねじ穴を用意しています。固定には直径（呼び径）3mmのネジ2本が必要です。設置面の素材および構造をお確かめになり、十分な強度を確保したうえで、本製品を取り付けてください。
また、本製品への電源供給のために設置場所近くにACコンセントが必要です。
