■ハードディスクの交換方法
SHARP
(MJ140R、MJ100M)


■手順1

これからハードディスクドライブの交換作業を行います。

安全のためにACアダプタとバッテリを外してください。

■手順2

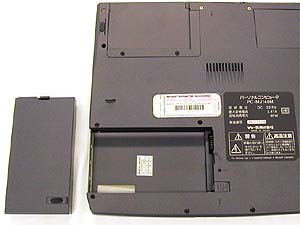

バッテリは写真の位置にあります。

詳しくは、パソコン本体の取り扱い説明書をご覧ください。

■手順3

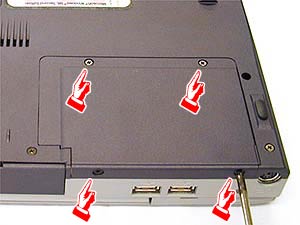

パソコンの底面にあるHDカバーを外します。

パソコンを裏返し、背面を手前に置きます。
それから、矢印の場所にあるネジ4点を外し、カバーを上に持ち上げます。

■手順4

コネクタを外し、ハードディスクドライブを取り外します。

カバーを開けるとハードディスクドライブが見えます。

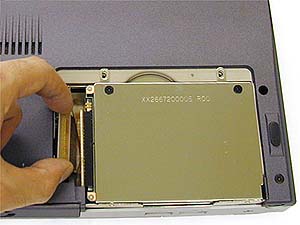

ここで、写真のコネクタを外し、ハードディスクドライブを持ち上げるように取り外します。

■手順5

金具からハードディスクドライブを取り外します。

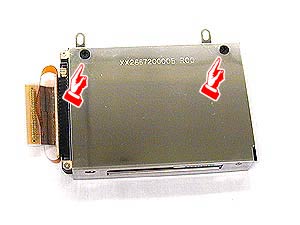

写真の場所にあるネジ2点を外してください。


■手順6

ハードディスクドライブに取り付けられたフレキシブルケーブルを外します。

フレキシブルケーブルを外す際は、基板やコネクタ部分を破損しないように、先の細いマイナスドライバなどでゆっくり外してください。

外したフレキシブルケーブルは、後で新しいハードディスクドライブへ接続しますので、接続する場所と向きを覚えておいてください。

■手順7

新しいハードディスクドライブに先程外したフレキシブルケーブルを取り付け、金具をネジ2点で止めします。

フレキシブルケーブルは、正しい方向でしか接続できないようになっています。無理な力を入れてピンを曲げないように注意してください。

金具は、手順5で外した逆の手順で取り付けてください。

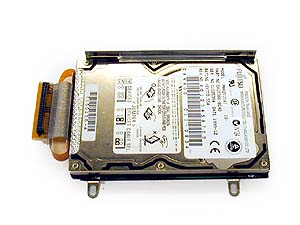

写真は、手順5の反対側から見たところです。

■手順8

新しいハードディスクドライブをパソコン本体へセットしてコネクタを接続します。

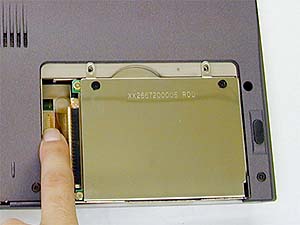

手順4で外したコネクタを接続します。写真のように指でしっかりと押さえてください。

■手順9

HDカバーを取り付け、バッテリを元に戻して作業完了です。

HDカバーは手順3の逆の手順で取り付け、写真の場所のネジ4点で止めます。
