■手順１
これからハードディスクの交換を行います。
安全のためにACアダプタを外してください。
|
|
■手順２

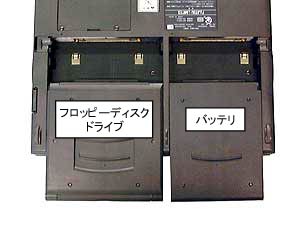

パソコン本体を静かに裏返し、バッテリとフロッピーディスクドライブを取り外します。
|
|

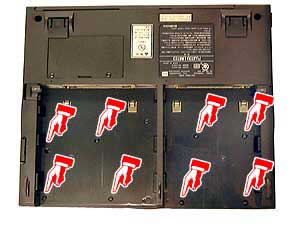

■手順３
写真の場所にあるネジ8点を外します。
|
|

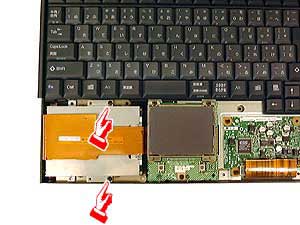

■手順４
パソコン本体を静かに裏返し、パームレスト部分を上に持ち上げるように取り外します。
次に、写真の場所にあるネジ2点を外し、ハードディスクドライブを持ち上げます。
|
|

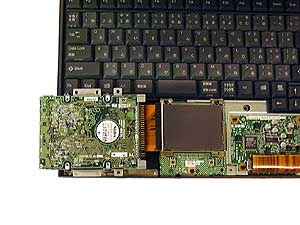

■手順５
ハードディスクドライブに接続されているフレキシブルケーブル(コネクタ)を外します。
フレキシブルケーブルは、破損しやすいため、取り外す際は先の細いマイナスドライバなどでゆっくりと外してください。
|
|

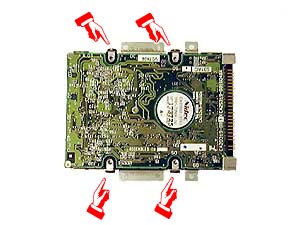

■手順６
写真の場所にあるネジ4点を外して、ハードディスクドライブから金具を取り外します。
|
|

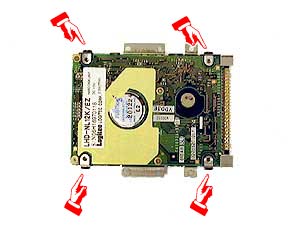

■手順７
新しいハードディスクドライブに金具を取り付けます。
写真の場所へネジ4点で固定してください。
|
|
■手順８
新しいハードディスクドライブを手順5で外したフレキシブルケーブルに接続します。
|
|

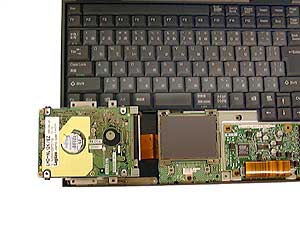

■手順９
新しいハードディスクドライブをパソコン本体にセットし、ネジ2点で固定します。
|
|

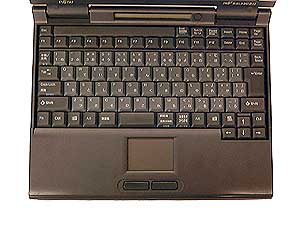

■手順１０
手順4で外したパームレスト部分を元に戻します。
|
|
■手順１１
パソコン本体を静かに裏返し、写真の場所へネジ8点を止めます。
|
|
■手順１２
フロッピーディスクドライブとバッテリを元に戻して作業完了です。
|
