■手順１
これからハードディスクドライブの交換作業を行います。
安全のためにACアダプタとバッテリを外してください。
バッテリの外し方は、パソコン本体の取り扱い説明書をご覧ください。
|
|
■手順２

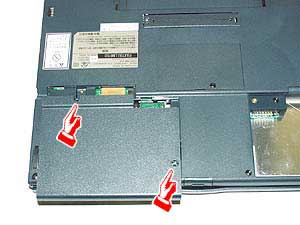

パソコンの底面にあるHDカバーを取り外します。
写真の場所にあるネジ2点をプラスドライバで外し、持ち上げるようにHDカバーを取り外してください。
|
|
■手順３

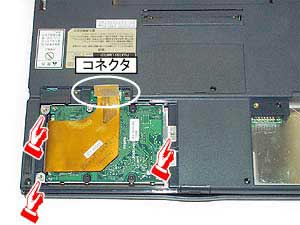

ハードディスクドライブがむきだしの状態になります。
ここで、写真のコネクタを持ち上げて外してください。
次に、写真矢印の場所にあるネジ3点を外してください。
コネクタとネジを外したら、ハードディスクドライブを持ち上げるように取り出してください。
|
|
■手順４

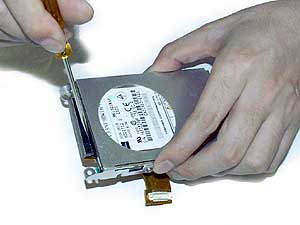

ハードディスクドライブに取り付けられたフレキシブルケーブルを外します。
写真の様に先の細いマイナスドライバなどで、ゆっくりと丁寧に外してください。
|
|
■手順５

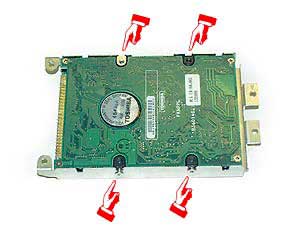

ハードディスクドライブから金具を取り外します。
写真の場所にあるネジ4点(両サイド)を外し、ハードディスクドライブを金具から取り出してください。
|
|
■手順６

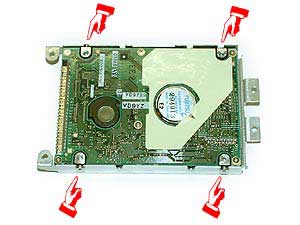

新しいハードディスクドライブに金具を取り付けます。
手順6で外した金具を逆の手順で取り付けます。
写真の場所へネジ4点で固定してください。
|
|
■手順７

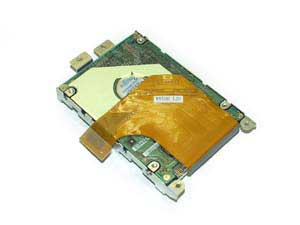

新しいハードディスクドライブにフレキシブルケーブルを接続します。
手順5で外したフレキシブルケーブルを新しいハードディスクドライブへ接続します。
このとき、ピンやコネクタが破損しないようにゆっくりと接続してください。
|
|
■手順８
新しいハードディスクドライブをパソコン本体にセットします。
手順4で取り出した場所へ、新しいハードディスクドライブを入れます。
次に、写真の場所へネジ3点で固定し、コネクタを接続します。
|
|
■手順９

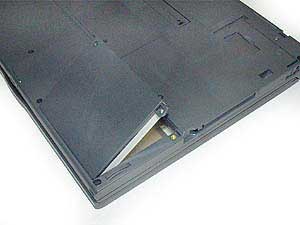

手順2で外したHDカバーを取り付けます。
手順2と逆の手順でHDカバーを元に戻し、ネジ2点で固定します。
|
|
■手順１０
最後に、バッテリを元に戻して作業完了です。
|
