NAS

LSV-5S4RWシリーズ

安い! 速い! 安心! ロジテックNASの敷居は低い!?ファイルサーバーよりも手軽&安価で大容量を実現!RAID5対応U2ラックマウントNAS LSV-5S4RW

Windows Storage Server

  • 使い慣れた環境に近いOSが導入済みでセットアップ不要
  • パソコンよりも小型なボックスサイズで1〜4TBの大容量を実現
  • Windows Server 2008譲りの高度なファイル管理機能も利用可能→だから既存のファイルサーバのリプレースに最適
製品型番 総容量 JANコード 標準価格(税別) 備考
LSV-5S8T/4RW 8TB 4992072047228 \398,000
LSV-5S4T/4RW 4TB 4992072047235 \318,000
LSV-5S2T/4RW 2TB 4992072047242 \278,000

※ディスク0はホットスワップ非対応です。

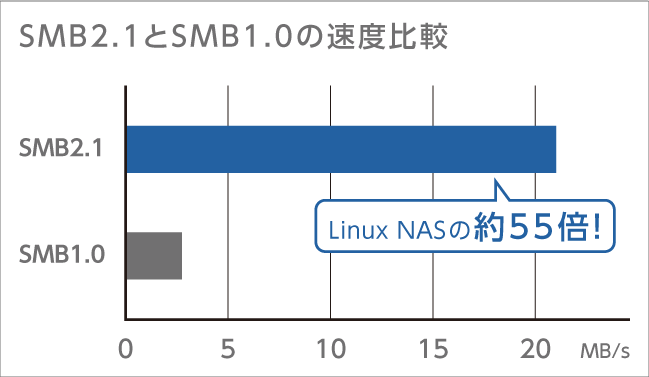

データ転送が速い! だから作業時間が短縮サーバー メッセージ ブロック(SMB)2.0対応

従来のSMB1.0環境とは違い1つのパケットで複数のコマンドを運べる、さらにバッファサイズも拡大されたSMB2.1に対応しているためデータ転送が大幅に高速化、効率化。優れたパフォーマンスが活用できます。

Windows OSユーザーなら直感的に使えるWindowsとの優れた親和性

使い慣れたWindowsインターフェースでご利用頂けます。linuxなど異なるインターフェースの混在で使用感を損ねることがありません。

ムダな経費を削減 50ユーザーまで無料使用Windows Storage ServerなのでCAL不要

WindowsServerベースのOSですがクライアントアクセスライセンス(CAL)が不要。50ユーザーまで自由に使用することができるのでWindows Serverに比べて経済的です。

もしもの時も安心 作業ミスも一発復元Windows Server 2008譲りの高度なファイル管理機能

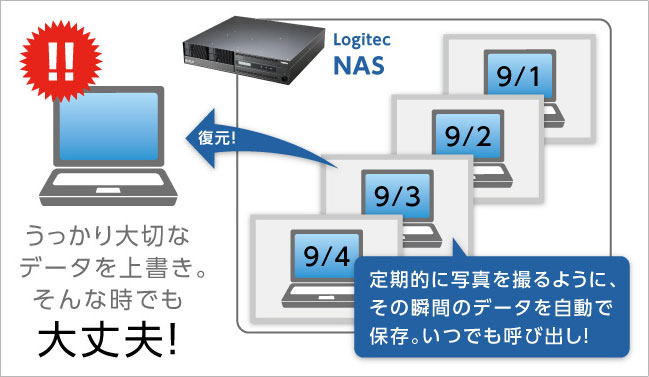

シャドウコピーを有効にすれば共有フォルダー上のファイルを削除しても以前のバージョンを復元したり任意の時点に戻すこともできます。

製品の概要

LSV-5S4RWは、2Uラックマウント型のNAS(Network Attached Storage)です。ネットワークに接続を行い、クライアントPCからリモートで管理ができますので、ファイル共有を簡便に実現することができます。
OSとして、Windowsクライアントとの親和性が高いWindows Storage Server 2008 R2 WorkgroupEdition を搭載したモデルです。

2.0TB,1.0TB,500GBのHDドライブを4台搭載し、ソフトウェアRAIDシステムを塔載しています。RAID5構成時は1台のHDドライブに障害が発生してもパリティデータの保持によりデータへのアクセスを維持することができ、ホットスワップによるリビルド作業で、通常状態に復帰する事が可能で、万一の故障発生時にもシステムの停止を最小限に抑えることができます。
※ディスク0はホットスワップ非対応です。
ユーザは、およそ5880GB,2880GB,1380GBのデータ領域容量を使用することができます。また、「ギガビットイーサネット対応」「E-mail通知機能搭載」と、企業やSOHO環境での使用にも最適なモデルです。

製品の特徴
  1. Windowsクライアント、MacOS XクライアントLinuxクライアントで、「ファイルの共有」が可能です。Windowsクライアントからリモートで設定や管理ができますので、大容量ストレージをネットワーク上で簡便に共有することができます。
    ネットワーク接続型ストレージ(NAS)は、一般のファイルサーバと異なりリモートでの管理メニューで操作が可能ですので、管理者の負担を軽減できます。また、一般のストレージ機器と異なりイーサネットでネットワークに接続しますので、接続が容易です。
  2. OSにWindowsクライアントとの親和性が高い「Windows Storage Server 2008 R2」を採用しています。Windowsドメインのユーザー情報等を利用した、アクセス制限の管理を行うことができます。
  3. 「ギガビットイーサネット(1000BASE-T)対応LAN 2ポート」「高速CPU:1.6GHz」「大容量メモリ:3GB」の搭載により、高速データ転送を実現しています。
  4. 障害やイベントの発生を「E-mail」で通知する機能を搭載していますので、万一の障害発生時にも素早く対応ができます。
  5. 本体前面に、IPアドレス,サーバ名等を表示する「液晶パネル」を搭載しています。複数台設置した場合の管理が容易です。
  6. HDドライブには「流体軸受ドライブ」を採用していますので、静かで耐衝撃性にも優れています。
  7. 保証期間を「1年間」としており、オンサイト保守をオプションで用意。企業ユースでも安心して運用できます。
  8. UPSを接続するための「シリアルポート(RS-232C準拠),USB2.0ポート」を搭載していますので万一の停電時にNASの「シャットダウン処理」を自動的に行うことができます。
    【対応UPS】
    APC社 Smart-UPS
    OMRON社 BYシリーズ、BNシリーズ
  9. ラックマウントタイプの筐体は「外形寸法:435×400×88mm(幅×奥行×高さ)」の19型ラックマウント2Uサイズです。奥行きが短く、小型のラックでも収納可能です。
  10. アプリケーションのインストール
    ストレージ管理に関するアプリケーションをNAS本体内にインストールすることが可能です。ウイルスチェックや高度なバックアップなどシステム構成やネットワーク環境に応じてアプリケーションを選択できます。※
    ※インストール可能なアプリケーションはWindowsStorageServer2008R2に対応しており、リモートデスクトップ経由で共有ドライブからのインストールが可能なアプリケーションで、ストレージ管理に関連するアプリケーションになります。
  11. CAL不要
    WindowsServerOSを搭載していますが、WSSに関してはCALが不要です(但し、本製品の登録可能ユーザ数は50までです)。クライアント数に応じたCALを別途用意する必要はありません。
管理ツールの特長

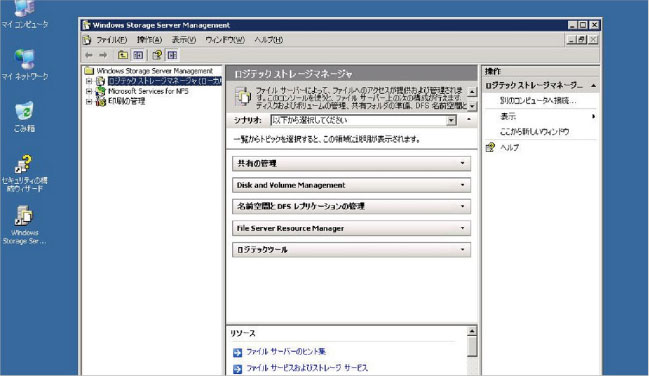

  1. NASの設定や管理は、クライアントパソコンのリモートデスクトップから、NAS本体に内蔵された管理ツールをリモートデスクトップを経由して行います。ストレージ管理に特化したメニューで操作ができるので、管理者の負担を軽減できます。

    管理画面上の機能(一部):
    ・サーバ名の設定
    ・IPアドレスの設定
    ・共有フォルダの設定
  2. 企業ユースのNASとして必要十分な機能を搭載しています。
    ・登録可能なユーザ数は50ユーザまでです。
    ・登録可能なグループ数、共有フォルダは、理論上無制限です。
    ・「ActiveDirectory(Windowsドメイン)」に対応していますので、ワークグループだけではなく、「Windowsドメイン」の環境に参加することができます。ドメインに参加しているユーザーに対してのアクセス権を設定することが可能です。(PDC、BDCになる機能は搭載していません)
  3. 導入段階でのセットアップを容易にするソフトウェア「Logitec ホストエクスプローラ」を付属しています。「Logitec ホストエクスプローラ」を実行することにより、ネットワーク上で本製品を「検索」して、管理ツールへのアクセスをアシストします。
対応環境
クライアント環境
  • ・Windows 7
  • ・Windows Vista
  • ・Windows XP Home Edition/Professional
  • ・Windows 2000 Professional Service Pack1 以降
  • ・Mac OS X 10.0.4〜
  • ・Linux
設定/管理時のクライアント環境
  • ・Windows 7
  • ・Windows Vista
  • ・Windows XP Professional
  • ※対応OSは、いずれも日本語OSに限ります。パソコンは、上記OSのいずれかを搭載し、LAN環境に接続されていることが必要です。
  • ※セキュリティの関係上、ルータを越えた転送を行う使用方法については、未サポートとなります。
NASとしての機能仕様
対応プロトコル TCP/IP
対応ファイルシステム
CIFS(SMB2.1) Windows環境
DFS
FTP Windows環境/MacOS環境 ※
NFS(nfs v2,v3) Linux環境 ※

※出荷時デフォルト共有フォルダでは有効になっておりません。

主な管理機能 ユーザー/グループ作成
(Windowsドメイン参照可能)
最大登録可能ユーザー数:50
最大登録可能グループ数:無制限(理論値)
共有フォルダ作成 最大登録可能共有フォルダ数:無制限(理論値)
最大同時ログイン可能クライアント数:無制限(理論値)
推奨同時アクセスクライアント数 :25クライアント
共有フォルダへのアクセス権限設定
ユーザーパスワード設定/変更
UPSコントロール機能 ○※別途アプリケーションが必要です。
状況/障害通知機能(E-mail)
障害警報機能(E-Mail/BEEP/LCD) :RAIDエラー等

対応確認済みの
ギガビットイーサネットハブ

FAQ:ロジテックNASとGigaHUBの接続について
LAN-GSW24P/HGW (24ポート)
LAN-GSW08/PCW (8ポート)
LAN-GSW08P/MA (8ポート)
LAN-GSW05/PCW (5ポート)
LAN-GSW05P/MA (5ポート)
スペック
製品型番 LSV-5S8T/4RW
LSV-5S4T/4RW
LSV-5S2T/4RW
CPU VIA nanoCPU 1.3+ (1.6GHz)
メモリ 3GB
インターフェース LANポート 1000BASE-T/100BASE-TX
シリアルポート RS-232C準拠(UPS接続用)
USB2.0ポート (UPS、ハードディスク接続用)
対応RAIDレベル RAID5、RAID1(ホットスワップ)、RAID0
※ディスク0はホットスワップ非対応です。
HDドライブ構成 (LSV-5S8T/4RW)2.0TB ×4台
(LSV-5S4T/4RW)1.0TB ×4台
(LSV-5S2T/4RW)500GB ×4台
データ領域容量
(出荷時:RAID5))
(LSV-5S8T/4RW)約5880GB
(LSV-5S4T/4RW)約2880GB
(LSV-5S2T/4RW)約1380GB
※(1GB=1,000,000,000バイト計算):NTFSフォーマット
最大データ領域容量
(RAID0)
(LSV-5S8T/4RW)約7840GB
(LSV-5S4T/4RW)約3840GB
(LSV-5S2T/4RW)約1840GB
※(1GB=1,000,000,000バイト計算):NTFSフォーマット
ディスク回転数 7200rpm
OS Windows Storage Server 2008 R2 Workgroup Edition
動作時環境条件 温度 10℃〜35℃
相対湿度 20%〜80%(ただし、結露無きこと)
保管時環境条件 温度 -20℃〜50℃
相対湿度 20%〜80%
入力電圧 AC100V±10% 50/60Hz
消費電力(定格) LSV-5S8T/4RW:75W
LSV-5S4T/4RW:70W
LSV-5S2T/4RW:63W
消費電力(休止時) LSV-5S8T/4RW:3W
LSV-5S4T/4RW:3W
LSV-5S2T/4RW:3W
発熱量 LSV-5S8T/4RW:270kJ/h
LSV-5S4T/4RW:252kJ/h
LSV-5S2T/4RW:226.8kJ/h
グリーン購入法 適合
エネルギー消費効率 LSV-5S8T/4RW:区分i,0.0096W/GB
LSV-5S4T/4RW:区分i,0.0182W/GB
LSV-5S2T/4RW:区分i,0.0342W/GB

(省エネ法に基づく表示)

外形寸法
(幅×高さ×奥行き)
435×88×400mm(突起部を除く)
質量 約13.5kg
設置方向 水平
設置方法 19型ラックマウント
冷却ファン HDドライブ用ファン ×1
電源用ファン ×1(内部)
コネクタ形状 LAN RJ-45(AUTO MDI/X) ×2
シリアル D-sub 9ピン ×1
USB2.0 USBシリーズA ×4
VGAポート ミニD-sub15p ×1(メンテナンス用)
ユニット前面装備 電源スイッチ(プッシュタイプ:ソフトスイッチ)
パワーランプ
LANアクティブランプ
液晶パネル
HDDアクセスランプ
HDDモジュール(0〜3)
セキュリティロック
ユニット背面装備 LANコネクタ
シリアルコネクタ
VGAコネクタ(メンテナンス用)
USB2.0コネクタx4
電源コネクタ(3極,アース付き)
本体カラー
梱包寸法
(幅×高さ×奥行き)
590×190×540mm
梱包質量 16kg
保証期間 1年間

※WindowsStorageServer2008R2のソフトRAIDの仕様により、起動ディスクにエラーが発生した場合は、リビルドの前にシステムの再起動が必要となります。

ページトップ
付属品一覧
NAS本体1台
電源ケーブル(アース付き)1本
ソフトウェア(CD-ROM)
 LogitecNASサポートディスク
1枚
ソフトウェア(DVD-ROM)
 OSリカバリーディスク
1枚
クイックスタートガイド 1枚
クイックリペアガイド1枚
Microsoftライセンス規約(EULA) 1枚
セキュリティキー2個
19型ラック金具1セット(本体取付済)
※ラックに設置する場合には棚板やレール等が必要です。
  ラックに棚板が無い場 合はオプションのレールキットを同時にご購入ください。
オプション
スペアドライブ「SPD-5S500R」標準価格 ¥オープンプライス
スペアドライブ「SPD-5S1000R」標準価格 ¥オープンプライス
スペアドライブ「SPD-5S2000R」 標準価格 ¥オープンプライス
ラックマウントレールキット
「LSV-5S4R-RMKT」
標準価格 ¥オープンプライス
ページトップ
保守パック
SB-NASD-HP-01オンサイト保守1年間パック標準価格
SB-NASD-HP-02オンサイト保守2年間パック標準価格
SB-NASD-HP-03オンサイト保守3年間パック標準価格
SB-NASD-HP-04オンサイト保守4年間パック標準価格
SB-NASD-HP-05オンサイト保守5年間パック標準価格
