ネットワーク

LAN-GSWP/M

型番 特長 JANコード 定価 備考
LAN-GSW05P/M GigaBit LAN-HUB/5ポート/電源内蔵/メタル 4992072015203 ¥5,100(税別) ホワイト
LAN-GSW08P/M GigaBit LAN-HUB/8ポート/電源内蔵/メタル 4992072015210 ¥7,000(税別) ホワイト

国内メーカー製のコンデンサ採用で優れた信頼性を確保

電解コンデンサに日本メーカー製を採用したギガビットイーサネット対応スイッチングハブ

「LAN-GSW05P/M」および「LAN-GSW08P/M」はギガビットイーサネット(1000BASE-T)対応のスイッチングハブです。
ギガビットイーサネット、および100BASE-TX、10BASE-Tに対応したパソコンや、ネットワーク対応テレビ、ゲーム機などをまとめて接続することが可能です。
主要パーツに国内メーカー製品を採用し、優れた安定性と信頼性を確保しています。



全てのLANポートは、「Auto MDI/MDI-X機能」に対応!

全てのLANポートは、「Auto MDI/MDI-X機能」に対応しています。
接続先のLANポートの仕様に応じて自動的に識別を行い接続しますので、LANポートの仕様や、ストレートケーブル/クロスケーブルの違いを意識する必要がありません。

堅牢性、放熱性に優れたメタルボディのギガビット対応ハブ

ファンレスによる静音性、そしてメタルボディ採用で堅牢性、放熱性を確保


駆動音のないファンレス設計により、デスクまわりでも気にせず使用することができます。
また、本体にはメタルボディを採用し、優れた堅牢性と放熱性を確保しました。
これらの設計により障害発生を防ぎ、 長期間の安定稼働を実現します。

底面に「マグネット」と「ねじ用のフック穴」を装備!

底面に着脱可能な「マグネット」を装備していますので、スチール製のデスク、その他家具などに固定することができます。
マグネットを外せば、スチール製以外の場所への固定に便利な「ねじ用のフック穴」が使用できます。

マグネット装着時 マグネットを外したとき
■マグネット装着時 ■マグネットを外したとき

地球環境に優しいRoHS指令対応、省電力機能搭載

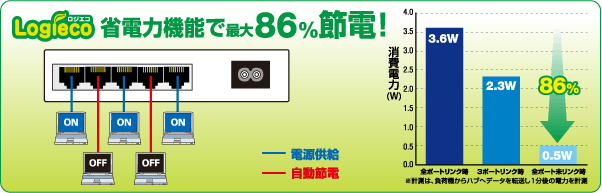

省電力機能で最大86%節電(LAN-GSW08P/Mにおける理論値)


自動的にポートの使用状況を判断することにより従来製品と比較して大幅な消費電力制御を実現しました。
従来からサポートしていた未接続のポートへの電源供給を抑える機能に加えて、今回ポートに接続しているLANケーブルの長さによって消費電力をコントロールする機能をサポートしたことで、全ポートリンク時、全ポート非リンク時を比較して最大86%(LAN-GSW08P/Mにおける理論値)の節電を実現しました。


RoHS指令に準拠した、環境にやさしい製品!

本製品は、EUの「RoHS指令(電器・電子機器に対する特定有害物質の使用制限)」に準拠した、環境にやさしい製品です。
RoHS指令の対象物質である鉛、水銀、カドミウム、六価クロム、ポリ臭化ビフェニール、ポリ臭化ジフェニルエーテルについて、許容値をクリアしています。



マニュアル

型番 LAN-GSW05P/M
LAN-GSW08P/M
接続方式 1000BASE-T/100BASE-TX/10BASE-T
ネットワークタイプ IEEE802.3ab/IEEE802.3u/IEEE802.3
スイッチング方式 ストア&フォワード
通信モード フルデュプレックス/ハーフデュプレックス
フィルタリング速度 1488000パケット/秒(1000Mbps)
148800パケット/秒(100Mbps)
14880パケット/秒(10Mbps)
MACアドレス登録数 LAN-GSW08P/M :4,096件(全ポート合計)
LAN-GSW05P/M :1,024件(全ポート合計)
ジャンボフレーム LAN-GSW08P/M :対応(9216bytes)
LAN-GSW05P/M :対応(12Kbytes)
バッファメモリ LAN-GSW08P/M :104KB(各ポートに動的割当て)
LAN-GSW05P/M :104KB(各ポートに動的割当て)
フローコントロール制御 IEEE802.3x
オートネゴシエーション 対応(1000/100/10Mbps)
Auto MDI/MDI-X 対応
ノンブロッキング 対応
スイッチファブリック LAN-GSW08P/M :16.0Gbps
LAN-GSW05P/M :10.0Gbps
最大パケット転送能力 LAN-GSW08P/M :11.9Mpps
LAN-GSW05P/M :7.4Mpps
EAP/BPDU透過機能 対応
IGMP ×
MLD ×
動作時環境条件 温度 :0℃〜40℃
相対湿度 :10%〜90%(ただし、結露無きこと
保管時環境条件 温度 :-10℃〜70℃
相対湿度 :10%〜90%(ただし、結露無きこと)
入力電圧 AC100V±10% 50/60Hz
消費電力
(定格)
LAN-GSW08P/M :5.9W
LAN-GSW05P/M :3.3W
外形寸法
(幅×奥行き×高さ)
LAN-GSW08P/M :171×98×29mm(突起部を除く)
LAN-GSW05P/M :140×85×29mm(突起部を除く)
質量 LAN-GSW08P/M :500g
LAN-GSW05P/M :360g
設置方向 指定無し
コネクタ形状 RJ-45
冷却ファン なし
ユニット前面装備 電源表示ランプ(POWER)
LAN-GSW08P/M :Link/Ack表示ランプ ×8
LAN-GSW08P/M :10/100/1000Mbps 表示ランプ ×8
LAN-GSW05P/M :Link/Ack表示ランプ ×5
LAN-GSW05P/M :10/100/1000Mbps 表示ランプ ×5
ユニット背面装備 LAN-GSW08P/M :LANコネクタ ×8
LAN-GSW08P/M :電源コネクタ(3極,アース付き)
LAN-GSW05P/M :LANコネクタ ×5
LAN-GSW05P/M :電源コネクタ(2極)
ユニット底面装備 マグネット ×2
ねじフック穴 ×2
保証期間 1年間
適合規格 VCCI ClassB
省エネ法に基づく表記事項
※1
区分D
エネルギー消費効率(W/Gbit/s)※2 LAN-GSW05P/M:D 区分:0.7 W/Gbit/s
LAN-GSW08P/M:D 区分:0.7 W/Gbit/s
最大実効伝送速度(Gbit/s)※3 LAN-GSW05P/M:5.0 Gbit/s
LAN-GSW08P/M:8.0 Gbit/s
測定時のポート速度とポート数 LAN-GSW05P/M :1Gbit/s: 5
LAN-GSW08P/M :1Gbit/s: 8
PoE最大供給電力(W) -
※1 省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項
※2 省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したもの
※3 省エネ法で定める測定方法により測定されたフレーム長が1,518バイトの時における最大の実効伝送速度
グリーン購入法 対象外
RoHS指令 対応

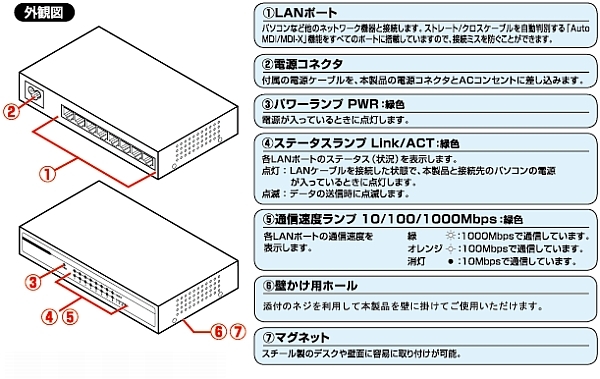

外観図 LAN-GSW08P/M  :(PDF:約55KB)
LAN-GSW08P/M  :(PDF:約59KB)

接続可能な機器

1000BASE-T,100BASE-TX、10BASE-Tのいずれかに対応したLANポートを搭載した、パソコン、およびネットワーク機器。

付属品/別売アクセサリー

付属品一覧

電源ケーブル (2P-2P 1.8m) 1本
ゴム足 4個
マニュアル(保証書付き) 1枚
