ハードディスクの交換手順
NEC LaVie S Series


代表機種:LS700J/36DT3

■手順1

これからハードディスクドライブの交換作業を行います。

安全のためにACアダプタとバッテリを外してください。

バッテリの外し方は、パソコン本体の取り扱い説明書をご覧ください。

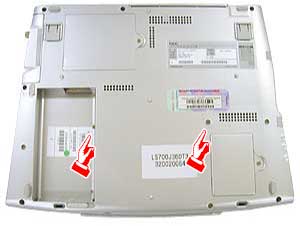

■手順2

写真の場所にあるネジ2点を外します。

■手順3

パソコン本体を静かに裏返し、パームレスト部分を1cm程開きます。

キーボードとの間に指を入れパームレスト部分を上に持ち上げるとサイドのツメが外れます。
それから、液晶モニタ側へ少しずらしフロント側のツメを外して、写真の様な状態にします。

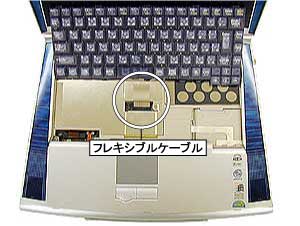

ご注意
写真の場所にフレキシブルケーブルがあります。傷つけないように注意してください。

■手順4

キーボードを液晶モニタ側にスライドさせます。

ご注意
キーボードの下にフレキシブルケーブルがあります。傷つけないように注意してください。

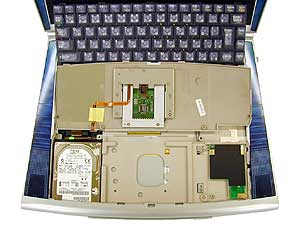

■手順5

パームレスト部分を写真のように倒します。

ご注意
フレキシブルケーブルを傷つけないように注意してください。

■手順6

ネジ1点を外しハードディスクドライブを取り外します。

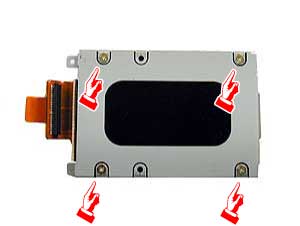

■手順7

ハードディスクドライブのネジ4点を外します。

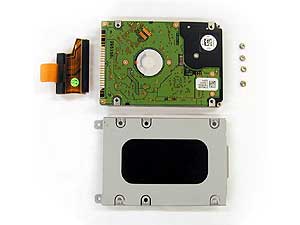

■手順8

金具を外し、ハードディスクドライブからコネクタを外します。

■手順9

新しいハードディスクドライブに交換し、コネクタと金具を付けネジ4点を止めます。

■手順10

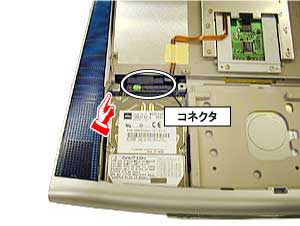

新しいハードディスクドライブをパソコン本体にセットします。

写真の場所にネジ1点を止め、コネクタを接続します。

■手順11

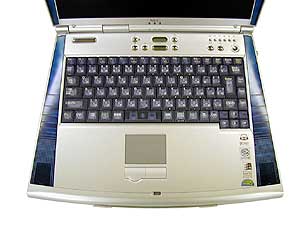

パームレスト部分とキーボードを元に戻します。

手順3〜5と逆の手順で作業を行います。

■手順12

パソコン本体を静かに裏返し、写真の場所にネジ2点を止めます。

最後にバッテリを元に戻し作業完了です。
