RS-232Cマルチプレクサ
|
− 2004年8月中旬 生産終了 −
■製品型番 ：LMP-150N
■標準価格(税別) ：\ 74,800
|
|
▼
■製品の概要：
LMP-150Nは、1対5の接続が可能なRS-232C機器の切替器です。１つのマスターチャネルと５つのスレーブチャネルがあり、マスターチャネルへコマンドを送ることによりスレーブチャネルの切換を行います。マスターチャネルには、LMP-150Nへコマンドを送ることができる機器（パソコン等）を接続し、スレーブチャネルにはパソコン、制御装置、測定器などRS-232Cインターフェースを持つ機器を接続します。切換モードには「コマンド」の他に「マニュアル」「EXT」の３つを持ちます。

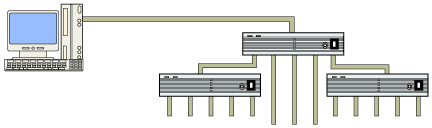

LMP-150Nは、スレーブチャンネルと他の本製品マスターチャネルを使用して更に多くの機器を接続する機能を持っています。（ツリー接続）
ツリー接続方式による容易な増設
▼
■製品の特長：
- ５つのスレーブチャネルの切替が可能
- マニュアル、オート、EXTの3つのモードを設定可能
- ツリー接続方式による容易な増設
- スレーブチャネルに弊社光モデムを接続することで、ノイズの多いところや、スレーブユニットまでの距離が長い時などにも対応可能
▼
■製品仕様：マスターチャネルの仕様
| インターフェース |
RS-232C準拠
|
| インターフェース仕様 |
DCE仕様
|
| RS-232Cコネクタ |
D-sub 25P（メス）
|
| 接続ピン |
1〜8、20Pin (14Pinは+5V出力)
|
| 通信方式 |
調歩同期式 (全二重通信)
|
| 通信速度 |
300/600/1200/2400/4800/9600/19200bps
|
| データ長 |
7ビット、8ビット
|
パリティ
|
奇数パリティ、偶数パリティ、パリティ無し
|
通信制御方式
|
RTS/CTS制御、Xon/Xoff制御
|
■製品仕様：スレーブチャネルの仕様
| インターフェース |
RS-232C準拠
|
| インターフェース仕様 |
DTE仕様
|
| RS-232Cコネクタ |
D-sub 25P（メス）
|
| 接続ピン |
1〜8、20Pin (14Pinは+5V出力)
|
| 通信方式 |
調歩同期式 (全二重通信)
|
| 通信速度 |
300/600/1200/2400/4800/9600/19200
|
| データ長 |
7ビット、8ビット
|
パリティ
|
奇数パリティ、偶数パリティ、パリティ無し
|
通信制御方式
|
RTS/CTS制御、Xon/Xoff制御
|
ご注意：マスターチャネルとスレーブチャネルの通信条件は同じでないとご使用できません。
■製品仕様：その他の仕様
| チャネル数 |
マスターチャネル：１
スレーブチャネル：５
|
| バッファ容量 |
なし
|
| チャネルの切替 |
AUTOモード：マスターチャネルへのコマンド入力による切替
マニュアルモード：スイッチによる切替
EXTモード：4bit外部入力による切替 |
| コード体系 |
コマンド：JIS(ASCII)
データ：制約なし
|
| 消費電力 |
8W (定格)
|
| 外形寸法（幅×高さ×奥行き） |
250×50×275mm (突起物を含まず)
|
質量
|
約2.1kg
|
| 保証期間 |
1年間
|
| グリーン購入法 |
対象外
|
▼
■付属品一覧：
|
|
※記載の商品名、会社名は各社 の商標または登録商標です。改良のため仕様等予告無く変更する場合があります。
|
