5インチベイ内蔵型
低温ポリシリコンTFTパネル採用 4型液晶カラーモニタ


製品写真
− 2003年11月初旬 生産終了 −


■製品型番   :LCM-T041A

■標準価格   :オープンプライス

 WindowsPC対応マーク

概要特長接続可能PC
仕様付属品
− OEM展開について −


戻る
■製品の概要:

LCM-T041Aは、パソコンの5インチベイに内蔵が可能な、4型TFT液晶カラーモニタです。場所を取らない内蔵型ですので、通常はモニタを接続しておく必要の無いサーバー等の監視モニタとして最適です。


戻る
■製品の特長:

  1. 「4型TFT液晶を採用」して、カラー液晶モニタとしては非常にコンパクトなサイズを実現しています。パソコンの「5インチベイ(1スロット)に内蔵が可能」で、Car AudioのインダッシュTVの様に「モニタ部を引き出して使用する」タイプの4型液晶カラーモニタです。場所を取らない内蔵型ですので、通常はモニタを接続しておく必要の無いサーバー等の監視モニタとして最適です。
    接続図


  2. 「パソコン内部の電源(DC+12V)を使用」しますので、AC電源などの「外部電源は不要」です。「モニタを格納すると自動的に電源が切れます」ので、無駄に電気を消費することがありません。

  3. モニタ部の側面に、「ビデオ出力コネクタ(ミニD-sub 15ピン)を装備」しています。アナログRGB対応の外部モニタを接続することができますので、通常のモニタで作業を行いたい場合に、いちいちパソコンの裏側で接続を行う必要がありません。

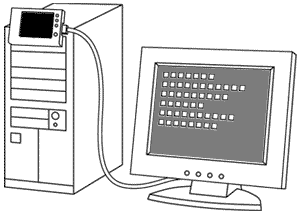

    外部 接続図


  4. 「低温ポリシリコンTFTカラー液晶を採用」して、高精細な画面表示を実現しています。「640ドット×480ライン」の解像度に対応していますので、簡単な作業であれば、そのまま4型モニタ上で行うことができます。また、OSDメニューから行う「画面自動調整」により、「高精度な画面調整」を簡単に行うことができます。

  5. 軽量、コンパクトな特性を生かして、以下のような用途に適用します。
    • サーバー監視モニタ
    • 工場での検査用モニタ
    • セカンドモニタ
    LCM-T041A製品写真 LCM-T041A製品写真
    タワー型サーバに       ラックマウント型サーバに

    5インチベイ内蔵型ですから設置場所を取りません。見たいときに引き出すだけですぐに見られますのでサーバの監視用・保守用にぴったり。しかも使わないときには格納しておけますし、収納すると自動的に電源が切れる省エネ設計です。


  6. 「ミニD-Sub 15ピン」の標準的なVGAコネクタを装備していますので、特別なケーブルやアダプタは不要です。

  7. 「盗難防止キーの取付穴を装備」していますので、設置時の盗難防止に役立ちます。


戻る
■接続可能なパソコン: 新しい接続情報についてはこちら

  • 各社             DOS/Vパソコン
  • 日本電気株式会社       PC98-NXシリーズ

    いずれも、5インチベイを装備している機種に限ります。また、PCIスロット等のスロットが装備されている必要があります。(付属の「内部配線用ビデオケーブル」の片側のビデオコネクタには、スロットカバーが取り付けられています。空きスロットにこのスロットカバーを取り付け、スロットカバー上のビデオコネクタとパソコンのビデオ出力コネクタを、付属の「外部配線用ビデオケーブル」で接続します。)


戻る
■製品仕様:
型番  LCM-T041A
写真(リア)
 リア写真
 1:ビデオ出力用コネクタ(アナログRGB)
 2:ビデオ入力用コネクタ(アナログRGB)
 3:電源コネクタ
写真(側面)
 側面写真
 1:状況により外部モニタも接続可能
 (ビデオ出力コネクタ)
 2:0°(パネル垂直状態)〜+30°まで角度調整が可能
液晶パネル  低温ポリシリコンTFTカラー液晶
画面サイズ  4型
最適解像度  640ドット×480ライン,ノンインターレース
ドットピッチ  0.126mm
表示色  26万色(擬似フルカラー)
視野角  垂直30°(上方向20°,下方向10°)
 水平60°(左右30°)
輝度  140cd/m2
コントラスト比  250:1
同期周波数  水平      :24KHz〜32KHz
 垂直      :56Hz〜61Hz
適合規格  VCCI ClassB,FCC ClassB,UL
バックライト寿命  約10,000時間
消費電力  (MAX)        :6W(ACアダプタを含む)
 (省電力モード)   :2W以下(ACアダプタを含む)
外形寸法
(幅×高さ×奥行き)
 148×42×182mm(パネルを格納した状態)
 148×113×248mm(パネルをオープンした状態)
質量  800g
パネルの傾斜角度  0°(パネル垂直状態)〜+30°
OSDメニュー  手動設定(日本語表示)
内蔵スピーカー  なし
盗難防止キー取付穴  なし
サポートされる
ディスプレイモード
    解像度     水平周波数   垂直周波数
    640×350    31.47KHz    70.08Hz
    640×400    31.47KHz    56.00Hz
    720×400    31.47KHz    70.08Hz
    640×480    31.47KHz    59.94Hz
    640×480    35.00KHz    67.00Hz
    640×480    37.86KHz    72.80Hz
    640×480    37.50KHz    75.00Hz
保証期間  1年間
グリーン購入法  対象外


戻る
■付属品一覧:

  • TFT液晶カラーモニタ                  1台
  • ビデオケーブル(内部配線用,スロットカバー付き)   1本
  • ビデオケーブル(外部配線用)             1本
  • 取付用ネジ                      4個
  • 液晶モニタ・ユーザーズマニュアル           1冊

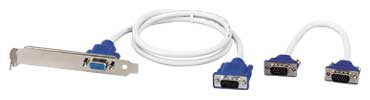

ケーブル写真

■OEM展開について:

本製品は、OEM向けの製品展開を行います。(OEM向け型番:PT041A)ブランドロゴ等の「名入れ」も可能です。OEMに関するお問い合わせ窓口を用意しています。

 OEM専用 問い合わせ窓口:
   ロジテック株式会社 PC事業部
         TEL:0265-74-1505

  ※上記電話番号では、OEM製品以外のお問い合わせにつきましては、お受けいたしかねます。


■梱包形態:

10台入り,バルク梱包

※梱包形態については、ご要望に応じて変更可能です。ご相談ください。
※付属品については、ご要望に応じて取付用ネジ等の追加が可能です。ご相談ください。
