ネットワーク

LAN-GSWxxP/M3シリーズ

型番 特長 JANコード 定価 備考
LAN-GSW08P/M3 法人用/ギガビットイーサHUB/電源内蔵/メタル/50度対応/3年保証対応 4992072062399 ¥7,900(税別) 8ポート
LAN-GSW16P/M3 法人用/ギガビットイーサHUB/電源内蔵/メタル/50度対応/3年保証対応 4992072062368 ¥19,800(税別) 16ポート
LAN-GSW24P/M3 法人用/ギガビットイーサHUB/電源内蔵/メタル/50度対応/3年保証対応 4992072062337 ¥29,800(税別) 24ポート

小規模オフィスや事務所の高速ネットワーク構築に最適!! 8、16、24ポートの3機種をラインナップ。

  • LAN-GSW08P/M3
  • LAN-GSW16P/M3
  • LAN-GSW24P/M3

耐熱50度 耐熱&省エネ

熱に強い! 動作時環境温度50℃対応。
工場やサーバーラック付近の過酷な環境でも安定稼働。

 長年の経験で培われた様々な熱対策技術と放熱性に優れたメタルケースを採用することにより、発熱を最大限に抑えました。また、汚れのつきにくい塗装を施し、品質と実用性の両立を実現。
 長期使用で信頼性が求められる本体部・電源部共に、安心の日本メーカー製電解コンデンサを採用した高信頼モデルです。
 使用時間の長いスイッチングハブに求められる高い信頼性と長寿命を実現しました。

製品画像

自動で判断して節電。
省電力機能を搭載したスイッチングハブ。

 省エネ法に準拠したスイッチングハブです。また接続していないポート、リンクしていないポートを自動的に判別し、電力供給量を抑えます。オフィスなど夜間、多くのパソコンがシャットダウンしている環境では大幅な電力の節約を実現します。
 また、接続機器までのLANケーブル長さによって電力供給量を調節する省電力機能を搭載。使用者が意識することなく、省エネを実践することができます。

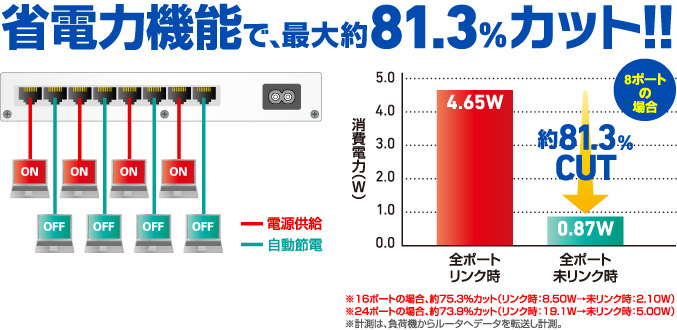

省電力機能で、最大約81.3%カット!!

GIGA対応

全ポートギガビット(1000BASE-T)に対応したスイッチングハブ

 小規模オフィスや事務所の高速ネットワーク構築に最適です。オフィスのパソコンやネットワークハードディスク等をまとめて、ネットワーク接続いただけます。
 また、全てのLANポートが「Auto MDI/MDI-X機能」に対応しているので、接続先のLANポートの仕様に応じて、自動的に識別を行い接続します。LANポートの仕様や、ストレートケーブル/クロスケーブルの違いを意識する必要がありません。

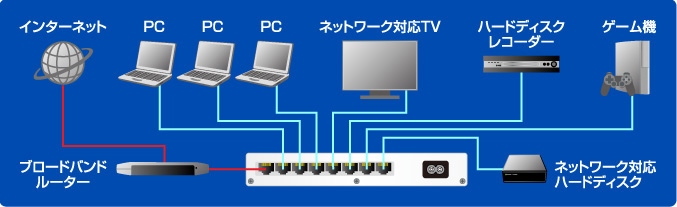

接続イメージ

ループ検知機能を搭載し、ネットワークダウンを軽減

独自のループ検知パケットを利用したループ接続を検知する機能を搭載しています。 ループ接続によるネットワークトラブルを早期に発見できるため、ネットワーク障害の軽減に役立ちます。
※ループ検知機能を無効にすることはできません。
※本製品のMACアドレスで検知パケットを送信します。

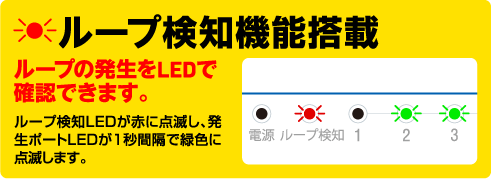

ループ検知機能搭載 ループの発生をLEDで確認できます。

ネットワークループとは ループ構成になっているネットワーク経路にパケットが無限に流れ続け、ネットワークが通信パケットで飽和状態になり、ネットワークダウンなどの障害を引き起こす現象。

様々な設置方法

ファンレスなので高い静音性。
オフィスなど雑音が気になる場所にも最適。

 放熱性に優れたメタル筐体と放熱を考慮したファンレス設計により、ファンの耳障りなノイズを省きました。音の発生に対して敏感なオフィスのデスクサイドへの導入にも最適です。

縦置き横置き自由自在。

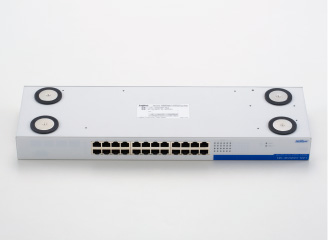

 全シリーズともマグネットによる取り付けが可能。 デスクサイドやサーバーラックの横など、様々な設置環境に対応しています。
※LAN-GSW16P/M3・LAN-GSW24P/M3のマグネットは後付けになります。
 また、LAN-GSW08P/M3・LAN-GSW16P/M3は、別途ネジを用意していただくと、マグネットが使えない非金属壁面へも、取り付けが可能になります。
※ネジは添付しておりません。JIS規格「M3」サイズで作成されたネジのご利用を推奨いたします。

16、24ポートモデルには
19型ラック取付金具を付属

 LAN-GSW16P/M3は付属の「19型ラック取付金具」を使用することにより、19型ラックマウントシステムへ簡単に組み込むことが可能。
※8ポートモデル(LAN-GSW08P/M3)には付属されておりません。

製品画像

製品画像

保証&保守

安心の3年保証(センドバック延長保守)。

心強い保守サービス、デリバリー保守とセンドバック延長保守をオプションでご用意。
デリバリー保守とセンドバック延長保守の詳細はこちら

■製品仕様

LAN-GSW08P/M3
規格 IEEE802.3ab (1000BASE-T)
IEEE802.3u (100BASE-TX)
IEEE802.3 (10BASE-T)
スイッチング方式 ストア&フォワード
LANポート 1000/100/10Mbps LANポート(RJ-45):8ポート
すべてのポートにAuto MDI/MDI-X機能搭載
アクセス速度(理論値) 1000Mbp/100Mbps/10Mbps
データ転送速度 1000Mbps時 1488000パケット/秒
100Mbps時 148800パケット/秒
10Mbps時 14880パケット/秒
スイッチファブリック 16.0Gbps
最大パケット転送能力 12Mpps
MACアドレス登録数 8,192件
パッファメモリ 128KB(各ポートに動的割り当て)
ジャンボフレーム 対応(9KB)
適合ケーブル 10BASE-T:カテゴリー3以上のUTPケーブル
100BASE-TX:カテゴリー5以上のUTPケーブル
1000BASE-T:カテゴリー5e以上のUTPケーブル
ループ検知機能 対応 ※ループ検知機能を無効にすることはできません。
EAP/BPDU透過機能 対応
動作時環境条件 温度 0℃〜50℃
相対湿度 10〜90%(ただし、結露なきこと)
保管時環境条件 温度 −40℃〜70℃
相対湿度 5〜90%(ただし、結露なきこと)
電源 AC100-240V±10% 50/60Hz

※同梱の電源ケーブルは、日本国内専用(125Vまで)です。
 100V以上でご利用の際は、対応した電源ケーブルを
 別途ご用意ください。
※同梱の電源ケーブルに125V以上の電圧がかかると大変
 危険です。プラグ変換しての同梱電源ケーブルのご利用は
 絶対にしないでください。
消費電力 4.65W(定格)
省エネ法に基づく表記事項
※1
区分 D
エネルギー消費効率(W/Gbit/s)※2 LAN-GSW08P/M3 : D区分 : 0.6 W/Gbit/s
最大実効伝送速度(Gbit/s)※3 LAN-GSW08P/M3 : 8.0 Gbit/s
測定時のポート速度とポート数 LAN-GSW08P/M3 : 1 Gbit/s : 8
PoE最大供給電力(W) -
※1 省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項
※2 省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したもの
※3 省エネ法で定める測定方法により測定されたフレーム長が1,518バイトの時における最大の実効伝送速度
質量 445g
外形寸法(幅×奥行き×高さ) 約193×84×26mm(突起部を除く)
EMI規格 VCCI ClassB
IEC規格 IEC 61000-4-5(サージイミュニティ試験) Lv.4 準拠
IEC 61000-4-6(RF伝導妨害イミュニティ試験) Lv.2 準拠
グリーン購入法 対象外
RoHS指令 対応
付属品 専用ACケーブル(2ピン、約1.8m) 1本
ゴム足 4個
マグネット 2個
取扱説明書 1枚
安全にお使いいただくために 1枚
※ゴム足・マグネットは出荷時に製品本体に取り付けてあります
LAN-GSW16P/M3
規格 IEEE802.3ab (1000BASE-T)
IEEE802.3u (100BASE-TX)
IEEE802.3 (10BASE-T)
スイッチング方式 ストア&フォワード
LANポート 1000/100/1OMbps LANポート(RJ-45):16ポート
すべてのポートにAuto MDI/MDI-X機能搭載
アクセス速度(理論値) 1000Mbp/100Mbps/10Mbps
データ転送速度 1000Mbps時 1488000パケット/秒
100Mbps時 148800パケット/秒
10Mbps時 14880パケット/秒
スイッチファブリック 32.0Gbps
最大パケット転送能力 24Mpps
MACアドレス登録数 8,192件
パッファメモリ 256Kbytes(各ポートに動的割り当て)
フ口一コントロール制御 IEEE802.3x
適合ケーブル 100BASE-TX:カテゴリー5以上のUTPケーブル
ループ検知機能 対応 ※ループ検知機能を無効にすることはできません。
EAP/BPDU透過機能 対応
動作時環境条件 温度 0℃〜50℃
相対湿度 10〜90%(ただし、結露なきこと)
保管時環境条件 温度 −40℃〜70℃
相対湿度 5〜90%(ただし、結露なきこと)
電源 AC100-240V±10% 50/60Hz

※同梱の電源ケーブルは、日本国内専用(125Vまで)です。
 100V以上でご利用の際は、対応した電源ケーブルを
 別途ご用意ください。
※同梱の電源ケーブルに125V以上の電圧がかかると大変
 危険です。プラグ変換しての同梱電源ケーブルのご利用は
 絶対にしないでください。
消費電力 8.45W(定格)
省エネ法に基づく表記事項
※1
区分 D
エネルギー消費効率(W/Gbit/s)※2 LAN-GSW16P/M3 : D区分 : 0.5 W/Gbit/s
最大実効伝送速度(Gbit/s)※3 LAN-GSW16P/M3 : 16.0 Gbit/s
測定時のポート速度とポート数 LAN-GSW16P/M3 : 1 Gbit/s : 16
PoE最大供給電力(W) -
※1 省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項
※2 省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したもの
※3 省エネ法で定める測定方法により測定されたフレーム長が1,518バイトの時における最大の実効伝送速度
質量 925g
外形寸法(幅×奥行き×高さ) 約216×133×42mm(突起部を除く)
EMI規格 VCCI ClassA
IEC規格 IEC 61000-4-5(サージイミュニティ試験) Lv.2 準拠
IEC 61000-4-6(RF伝導妨害イミュニティ試験) Lv.2 準拠
グリーン購入法 対象外
RoHS指令 対応
付属品 専用ACケーブル(2ピン、約1.8m) 1本
19インチラック取付金具 2個
19インチラック取付金具ネジ 6個
ゴム足 4個
マグネット 4個
マグネット取付ネジ 4個
取扱説明書 1枚
安全にお使いいただくために 1枚
LAN-GSW24P/M3
規格 IEEE802.3ab (1000BASE-T)
IEEE802.3u (100BASE-TX)
IEEE802.3 (10BASE-T)
スイッチング方式 ストア&フォワード
LANポート 1000/100/10Mbps LANポート(RJ-45):24ポート
すべてのポートにAuto MDI/MDI-X機能搭載
アクセス速度(理論値) 1000Mbp/100Mbps/10Mbps
データ転送速度 1000Mbps時 1488000パケット/秒
100Mbps時 148800パケット/秒
10Mbps時 14880パケット/秒
スイッチファブリック 48.0Gbps
最大パケット転送能力 36Mpps
MACアドレス登録数 16,384件
パッファメモリ 448Kbytes(各ポートに動的割り当て)
フ口一コントロール制御 IEEE802.3x
適合ケーブル 100BASE-TX:カテゴリー5以上のUTPケーブル
ループ検知機能 対応 ※ループ検知機能を無効にすることはできません。
EAP/BPDU透過機能 対応
動作時環境条件 温度 0℃〜50℃
相対湿度 10〜90%(ただし、結露なきこと)
保管時環境条件 温度 −40℃〜70℃
相対湿度 5〜90%(ただし、結露なきこと)
電源 AC100-240V±10% 50/60Hz

※同梱の電源ケーブルは、日本国内専用(125Vまで)です。
 100V以上でご利用の際は、対応した電源ケーブルを
 別途ご用意ください。
※同梱の電源ケーブルに125V以上の電圧がかかると大変
 危険です。プラグ変換しての同梱電源ケーブルのご利用は
 絶対にしないでください。
消費電力 19.1W(定格)
省エネ法に基づく表記事項
※1
区分 D
エネルギー消費効率(W/Gbit/s)※2 LAN-GSW24P/M3 : D区分 : 0.8 W/Gbit/s
最大実効伝送速度(Gbit/s)※3 LAN-GSW24P/M3 : 24.0 Gbit/s
測定時のポート速度とポート数 LAN-GSW24P/M3 : 1 Gbit/s : 24
PoE最大供給電力(W) -
※1 省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項
※2 省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したもの
※3 省エネ法で定める測定方法により測定されたフレーム長が1,518バイトの時における最大の実効伝送速度
質量 1,920g
外形寸法(幅×奥行き×高さ) 約441×130×44mm(突起部を除く)
EMI規格 VCCI ClassA
IEC規格 IEC 61000-4-5(サージイミュニティ試験) Lv.3 準拠
IEC 61000-4-6(RF伝導妨害イミュニティ試験) Lv.2 準拠
グリーン購入法 対象外
RoHS指令 対応
付属品 専用ACケーブル(2ピン、約1.8m) 1本
19インチラック取付金具 2個
19インチラック取付金具ネジ 6個
ゴム足 4個
マグネット 4個
マグネット取付ネジ 4個
取扱説明書 1枚
安全にお使いいただくために 1枚
