LSV-5S4CW series  竹 RAID5システム搭載キューブ型NAS

製品の特徴と主なテクノロジー

LSV-5S4CW2は、Cube型のNAS(Network Attached Storage)です。Ethernetネットワークに接続することにより、クライアントPCとのファイル共有を可能にします。ファイル共有に関する各種管理もクライアントPCからリモートで行う事ができますので、管理者の負担を大幅に軽減できます。OSとして、Windowsクライアントとの親和性が高いWindows Storage Server 2008 R2 workgroup Edition を搭載したシリーズです。



高信頼性HDドライブを4台搭載し、RAID5 システムを塔載しています。RAID5構成時は1台のHDドライブに障害が発生してもパリティデータの保持によりデータへのアクセスを維持することができ、ホットスワップ(※1)によるリビルド作業で、通常状態に復帰する事が可能で、万一の故障発生時にもシステムを停止することなくメンテナンスが可能です。また、「ギガビットイーサネット対応x2ポート」「USB3.0インターフェースx2ポート」「E-mail通知機能搭載」と、企業やSOHO環境での使用にも最適なモデルです。



※1:NAS本体の電源がオン状態のままで、ディスクの交換が行える機能です。リビルド作業には管理画面からの操作が必要です。

LSV-5S4C
  • Kicon_GigaBIT対応×2ポート
  • Kicon_HDD×4
  • Kicon_7200rpm
  • Kicon_メモリ3GB
  • Kicon_USBポート×4
  • Kicon_UPS対応
  • Kicon_盗難防止機構搭載
  • WindowsStorageServer2003R2
  • omrom_UPS
  • APC
  • グリーン購入法
  • オンサイト保守
  • 1年保障
  • RAID構成変更可
  • ディスク暗号化
●テクノロジー

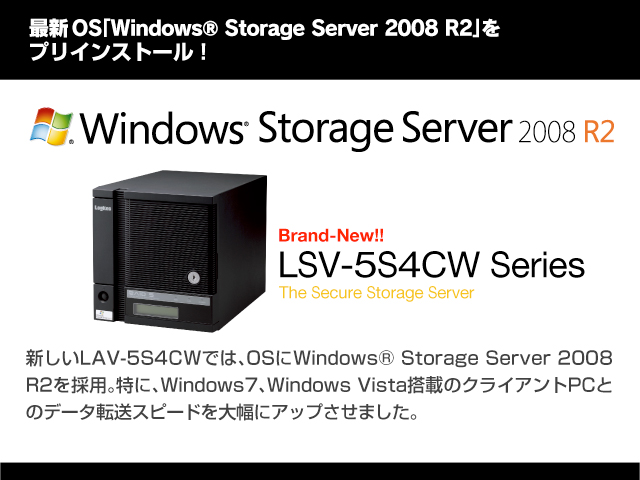

  • WSS2008R2搭載
  • 圧倒的な高速データ転送

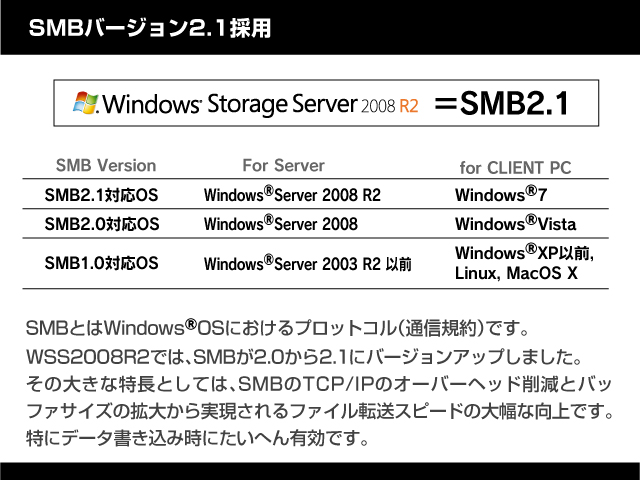

  • SMB2.1対応

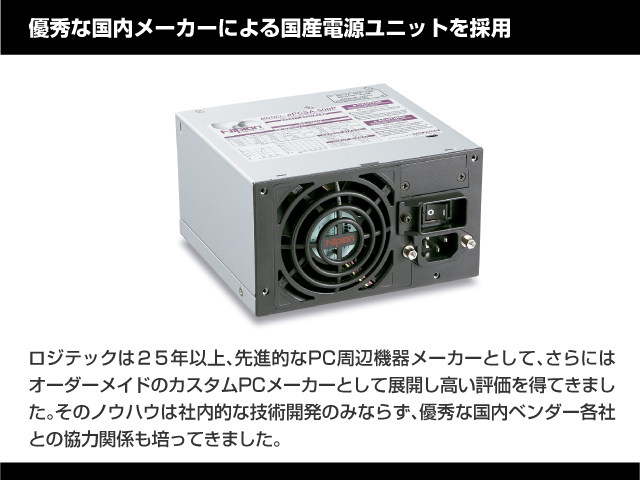

  • 国産電源ユニット
  • システムリカバリーDVD

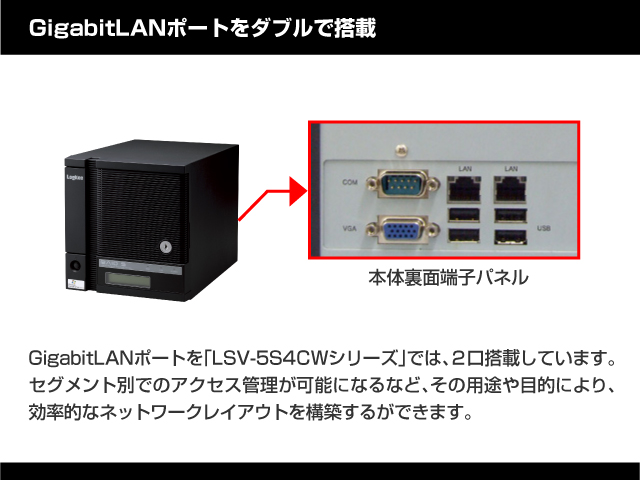

  • GigabitLANが2ポート
  • 流体軸受ドライブ
  • パソコンで設定・管理
  • アプリケーションインストール
  • ロジテックツール搭載
  • Win/Mac大容量共有
  • 液晶パネル
  • RoHS指令準拠
  • Logitec ホストエクスプローラ
  • USB 3.0 ×2ポート
  • コンパクト筐体
  • RAIDビルダー搭載
ラインナップ

■8TB type:LSV-5S8T/4CW2
  標準価格:198,000円(税別) JANコード:4580333542331 発売時期:平成24年8月上旬



■4TB type:LSV-5S4T/4CW2
  標準価格:160,000円(税別) JANコード:4580333542324 発売時期:平成24年8月上旬


■2TB type::LSV-5S2T/4CW2
  標準価格:148,000円(税別) JANコード:4580333542317 発売時期:平成24年8月上旬



●RAID構成の変更機能「RAIDビルダー」

RAID構成を変更できる「RAIDビルダー」を搭載。ソフトウェアRAID構成がおかしくなった際やHDD交換の際に、どのドライブに異常があるのか確認および修復を行うことが可能です。

また、下記のようにRAID構成パターンを変更することが可能です。※

RAID構成パターン表
RAID構成パターン図

※パターン図はデータエリアを示し、OS領域については省略しています。
※パターン4(RAID0)の場合、他のパターンと比較して耐障害性の確保はできません。
※RAID構成を変更する場合、データエリアのすべてのデータが消去されますのでご注意ください。

ページトップへ

製品関連情報

ページトップへ

製品仕様

型番 LSV-5S2T/4CW2 LSV-5S4T/4CW2 LSV-5S8T/4CW2
CPU VIA nano X2 CPU 1.6+GHz(1.8GHz)
メモリ 4GB
LANポート 1000BASE-T/100BASE-TX 2ポート搭載
シリアルポート RS-232C準拠(UPS接続用)
USBポート USB3.0ポート :(バックアップユニット接続用)  2ポート搭載
※リカバリーDVDなどの起動用には利用できません。
USB2.0ポート :(UPS、バックアップユニット接続用) 4ポート搭載
対応RAIDレベル RAID(ホットスワップ)
HDドライブ構成 500GB ×4台 1TB ×4台 2TB ×4台
データ領域容量 約1380GB (RAID5) 約2880GB (RAID5) 約5880GB (RAID5)
※(1GB=1,000,000,000バイト計算):NTFSフォーマット
最大データ領域容量 約1840GB (RAID0) 約3840GB (RAID0) 約7840GB (RAID0)
※(1GB=1,000,000,000バイト計算):NTFSフォーマット
ディスク回転数 7200rpm
OS Windows Storage Server 2008 R2 workgroup Edition
動作時環境条件 温度 :10℃〜35℃
相対湿度 :20%〜80%(ただし、結露無きこと)
保管時環境条件 温度 :-20℃〜50℃
相対湿度 :20%〜80%
入力電圧 AC100V±10% 50/60Hz
消費電力(定格) 70W 80W 90W
発熱量 252kJ/h 288kJ/h 324kJ/h
エネルギー消費効率
(省エネ法に基づく表示)
区分i, 0.0380W/GB 区分i, 0.0208W/GB 区分i, 0.0115W/GB
外形寸法
(幅×奥行き×高さ)
184×193×280mm (突起部を除く)
質量 約6.5kg 約6.5kg 約7.5kg
設置方向 垂直
設置方法 机上設置
LANコネクタ形状 RJ-45(AUTO MDI/X) x2
シリアル コネクタ形状 D-sub 9ピン x1
USBコネクタ形状 USB3.0 :USBシリーズA x2
USB2.0 :USBシリーズA x4
VGAポート ミニD-sub15p x1(メンテナンス用)
冷却ファン HDドライブ用ファン ×1
電源用ファン ×1(内部)
ユニット前面装備

電源スイッチ(プッシュタイプ:ソフトスイッチ)、パワーランプ
LANアクティブランプ(LANポート1連動)、液晶パネル
HDDアクセスランプ、HDDモジュール(0〜3)、セキュリティロック

ユニット背面装備 LANコネクタx2、シリアルコネクタ、VGAコネクタ(メンテナンス用)
 USB3.0コネクタx2、USB2.0コネクタx4、電源コネクタ(3極,アース付き)
本体カラー
梱包寸法(幅×高さ×奥行き) 390×313×294mm
梱包質量 10.0kg
保証期間 1年間

※WindowsStorageServer2008R2のソフトRAIDの仕様により、起動ディスクにエラーが発生した場合は、リビルドの前にシステムの再起動が必要となります。

付属品

NAS本体×1台  電源ケーブル(アース付き)×1本
クイックスタートガイド×1枚  クイックリペアガイド×1枚
保証書(クイックスタートガイドに印刷)×1枚  Microsoftライセンス規約(EULA)×1枚
ソフトウェア(CD-ROM)LogitecNASサポートディスク×1枚
ソフトウェア(DVD-ROM)OSリカバリーディスク×1枚
セキュリティキー×2個

別売品(スペアドライブ)
SPD-5S500S オープンプライス
SPD-5S1000S オープンプライス
SPD-5S2000S オープンプライス
保守サービス
オンサイト保守
SB-NASD-HP-01 オンサイト保守1年間パック 標準価格 ¥31,500
SB-NASD-HP-02 オンサイト保守2年間パック 標準価格 ¥50,000
SB-NASD-HP-03 オンサイト保守3年間パック 標準価格 ¥83,000
SB-NASD-HP-04 オンサイト保守4年間パック 標準価格 ¥123,000
SB-NASD-HP-05 オンサイト保守5年間パック 標準価格 ¥168,000
SB-NASD-HP-12 オンサイト保守2年目延長1年パック 標準価格 \29,000
SB-NASD-HP-13 オンサイト保守3年目延長1年パック 標準価格 \41,000
SB-NASD-HP-14 オンサイト保守4年目延長1年パック 標準価格 \56,000
SB-NASD-HP-15 オンサイト保守5年目延長1年パック 標準価格 \68,000
デリバリ保守
SB-NAS-DS-01 デリバリー保守1年間パック 標準価格 \17,000
SB-NAS-DS-02 デリバリー保守2年間パック 標準価格 \30,000
SB-NAS-DS-03 デリバリー保守3年間パック 標準価格 \40,000
SB-NAS-DS-04 デリバリー保守4年間パック 標準価格 \55,000
SB-NAS-DS-05 デリバリー保守5年間パック 標準価格 \70,000
SB-NAS-DS-11 デリバリー保守1年間延長パック 標準価格 \28,000

ページトップへ

管理ツールの特徴

NASの設定や管理は、クライアントパソコンのリモートデスクトップから、NAS本体に内蔵された管理ツールをリモートデスクトップを経由して行います。ストレージ管理に特化したメニューで操作ができるので、管理者の負担を軽減できます。

・サーバ名の設定
・ネットワーク (IPアドレス等) の設定
・共有フォルダの設定
・インストールしたアプリケーションの管理
・省電力管理
・メール通知設定
・データバックアップ
・ログ管理
・ディスクのイジェクト処理

ページトップへ

クライアント環境

クライアント環境 Windows 7 ・
Windows Vista ・
Windows XP Home Edition/Professional ・
Windows 2000 Professional Service Pack 1 以降
WindowsServer2008(R2)
WindowsStorageServer2008(R2)
WindowsServer2003(R2)
WindowsStorageServer2003(R2)
設定/管理時のクライアント環境 Windows 7
Windows Vista
Windows XP Professional ※64bit版を除く
WindowsServer2008(R2)
WindowsServer2003(R2) ※64bit版を除く
  • ※対応OSは、いずれも日本語OSに限ります。パソコンは、上記OSのいずれかを搭載し、LAN環境に接続されていることが必要です。
    ※ルータを越えた転送を行う使用方法については、セキュリティの関係上、テクニカルサポート等ではサポートできません。

ページトップへ

ネットワーク性能/データ運用性能

対応プロトコル TCP/IP
対応ファイルシステム ・SMB2.1 :Windows7/WindowsServer2008R2/WindowsStorageServer2008R2環境
・SMB2.0 :WindowsVista/WindowsServer2008/WindowsStorageServer2008環境
・SMB1.0 :WindowsXp/Windows2003(R2)環境/MacOS X環境/Linux環境
・NFS :Linux環境 ※
・http/WebDAV/FTP :Windows環境/MacOS X環境/Linux環境 ※
・iSCSIターゲット ※
※出荷時デフォルト設定では有効になっておりません。
サーバー機能 機能名 搭載
SIS
DFS
DFS-R
プリントサーバー
DHCPサーバー
DNSサーバー
クォータ管理(ユーザ)
クォータ管理(フォルダ)
ファイルスクリーン管理
記憶域レポート管理
×




×




主な管理機能 ・ユーザー/グループ作成(Windowsドメイン参照可能)
最大登録可能ユーザー数 :50(規定による制限)
最大登録可能グループ数 :無制限(理論値)
・共有フォルダ作成
最大登録可能共有フォルダ数 :無制限(理論値)
・最大同時ログイン可能クライアント数 :50クライアント(規定による制限)
・同時アクセスクライアント数 :50クライアント(規定による制限)
・共有フォルダへのアクセス権限設定
・ユーザーパスワード設定/変更
・UPSコントロール機能
・状況/障害通知機能(E-mail)
・障害警報機能(E-Mail/BEEP/LCD) :RAIDエラー等
・スケジュール電源管理機能 :曜日ごとに電源ON/OFF(休止)の時間設定が可能
・ディスク暗号化
