■ハードディスクの交換方法

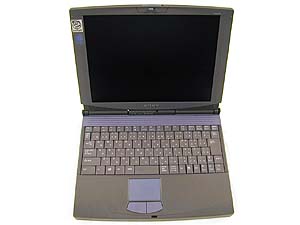

SONY VAIO Note Series

代表機種:PCG-707

■手順1

これからハードディスクドライブの交換作業を行います。

安全のためにACアダプタとバッテリを外してください。

■手順2

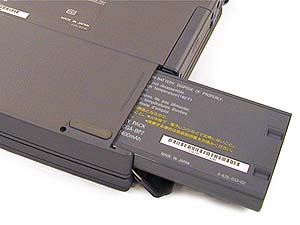

バッテリは写真の位置にあります。

詳しくは、パソコン本体の取り扱い説明書をご覧ください。

■手順3

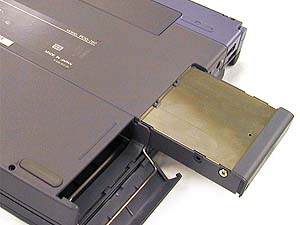

パソコンの側面にあるハードディスクドライブを取り外します。

パソコン本体を裏返し、バッテリパックの横にあるハードディスクドライブを取り外します。

カバーの部分がロックになっています。
カバーの部分を上にスライドさせロックを解除してから手前に引いてください。

■手順4

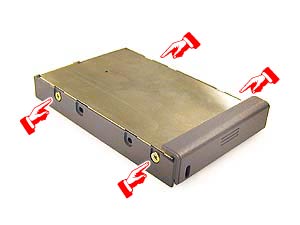

ハードディスクドライブのネジ4点を取り外します。

写真の場所にあるネジ4点を外してください。

■手順5

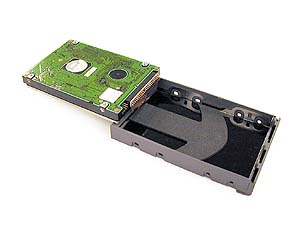

ケースからハードディスクドライブを取り外します。

ハードディスクドライブを裏返し、写真のような状態にします。
次に、フレキシブルケーブルを先の細いマイナスドライバなどでゆっくと取り外します。

フレキシブルケーブルを外す際、無理な力を入れると基板やコネクタを破損しますので十分注意してください。

■手順6

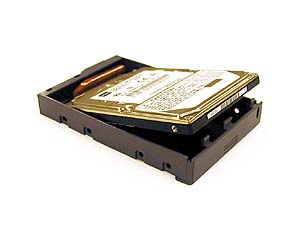

新しいハードディスクドライブをケースに入れます。

先程外したフレキシブルケーブルを接続して、手順5と逆の手順でケースに入れてください。

■手順7

ハードディスクドライブをネジで止めます。

写真の場所へネジ4点で止めます。

■手順8

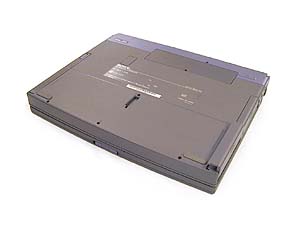

新しいハードディスクドライブをパソコン本体へセットします。

手順3と逆の手順でパソコン本体へ入れ、カバーを下におろすようにロックをします。

■手順9

バッテリを元に戻して作業完了です。
