接続情報

FUJITSU ハードディスクの交換方法
(適用:MF2/400X,MF/33,MFIX26,NSIX26X)

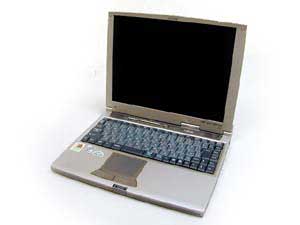

■手順1

これから、ハードディスクの交換を行います。

安全のためにACアダプタとバッテリを外してください。

バッテリーの外し方は、お使いのパソコンの取扱説明書をご覧ください。

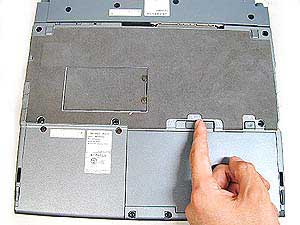

■手順2

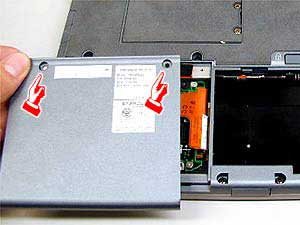

パソコンの底面にあるHDカバーを外します。

パソコンを裏返して、矢印の場所にあるネジ2点を外し、カバーを取り外します。

■手順3

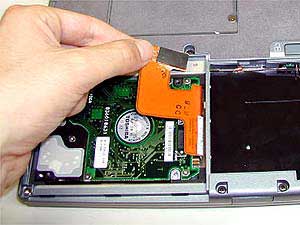

コネクタを外し、ハードディスクドライブを持ち上げます。

カバーを開けるとハードディスクドライブがむき出しの状態になります。
ここで、写真のコネクタを外し、ハードディスクドライブを持ち上げて取り出します。

■手順4

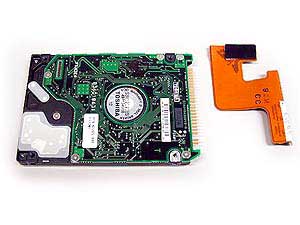

ハードディスクドライブに取り付けられたフレキシブルケーブルを外します。

パソコン本体からハードディスクドライブを取り出したら、先の細いマイナスドライバなどでゆっくりフレキシブルケーブルを外してください。

フレキシブルケーブルを外す際は、基板やコネクタ部分を破損しないように、十分ご注意ください。
外したフレキシブルケーブルは、後で新しいドライブへ接続しますので、接続する場所と向きを覚えておいてください。

■手順5

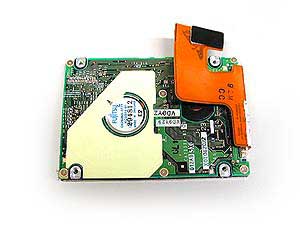

先程外したフレキシブルケーブルを新しいハードディスクドライブへ取り付けます。

コネクタは正しい場所・方向でしか接続できないようになっています。無理な力を入れてピンを曲げないように注意してください。

■手順6

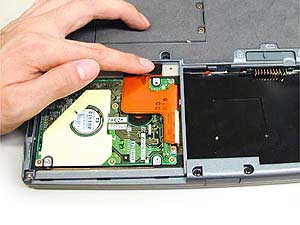

新しいハードディスクドライブをパソコン本体へセットしてコネクタを接続します。

手順3で外したコネクタを接続します。写真のように指でしっかりと押さえてください。

■手順7

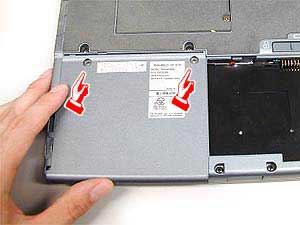

HDカバーと取り付けてネジ止めします。

手順2で外したHDカバーを逆の手順で取り付け、ネジ2点で止めます。

■手順8

バッテリパックを元に戻して作業完了です。
